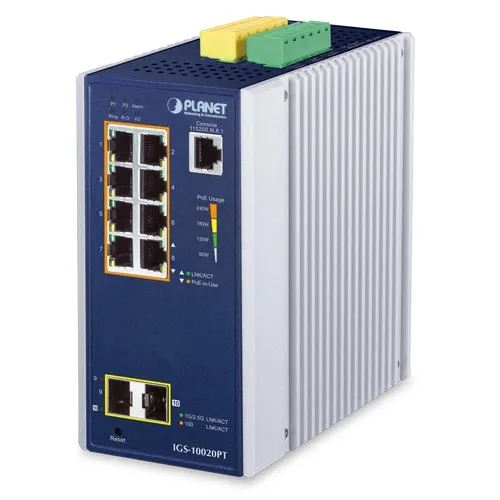

PLANET IGS-10020PT - Ethernet-kytkin Teollinen 8-porttinen 10/100/1000T 802.3at PoE + 2-porttinen 1G/2.5G SFP Hallittu

PLANET IGS-10020PT Ethernet-kytkin Teollinen 8-porttinen 10/100/1000T 802.3at PoE + 2-porttinen 1G/2.5G SFP Hallittu

• Kupariliitännät: 8 x 10/100/1000BASE-T RJ45 -porttia, automaattinen MDI/MDI-X
• SFP/mini-GBIC-paikat: 2 x 100/1000/2500BASE-X SFP -porttia (portit 9 ja 10)
• Konsoliliitäntä: 1 x RJ45-to-RS232 sarjaportti (115200, 8, N, 1)
• Reset-painike:
  • < 5 sekuntia: Järjestelmän uudelleenkäynnistys
  • 5 sekuntia: Tehdasasetusten palautus
• Kotelointi: IP30 alumiinirunko
• Asennus: DIN-kiskokiinnitys ja seinäkiinnitys
• Liitännät:
  • Irrotettava 6-napainen liitin virtasyöttöön
    • Pin 1/2: Power 1
    • Pin 3/4: Hälytys
    • Pin 5/6: Power 2
  • Irrotettava 6-napainen liitin DI/DO-rajapintaan
    • Pin 1/2: DI 1 & 2
    • Pin 3/4: DO 1 & 2
    • Pin 5/6: Maadoitus (GND)
• Hälytys: Yksi relelähtö virtahäiriöille
  • Hälytysreleen virrankantokyky: 1A @ DC 24V
• DI/DO-liitännät:
  • 2 digitaalista tuloa (DI):
    • Taso 0: -24V ~ 2.1V (±0.1V)
    • Taso 1: 2.1V ~ 24V (±0.1V)
    • Maksimivirta: 10mA
  • 2 digitaalista lähtöä (DO):
    • Avoin kollektorilähtö 24V DC
      , 100mA maksimi

• Mitat: 76.8 x 107.3 x 152 mm
• Paino: 1119g

• Jännite: 48-54V DC
• Virrankulutus: 257 wattia / 876 BTU (PoE-täyskuormitus)

• ESD-suojaus: 6KV DC
• EFT-suojaus: 6KV DC

• Järjestelmä:
  • Power 1 (Vihreä), Power 2 (Vihreä), Fault Alarm (Punainen), Ring (Vihreä), Ring Owner (R.O., Vihreä), DIDO (Punainen)
• RJ45-portit:
  • PoE-in-Use (Meripihka), LNK/ACT (Vihreä)
• SFP-portit:
  • 1G/2.5G (Vihreä), 100 (Meripihka)
• PoE-käyttö:
  • 60W, 120W, 180W, 240W (Meripihka)

• Kytkinarkkitehtuuri: Store-and-Forward
• Kytkinkapasiteetti: 26 Gbps / ei-estävä
• Läpäisykyky: 19.34 Mpps @ 64 byteä
• Osoitetaulu: 8K merkintää, automaattinen oppiminen ja vanhentuminen
• Puskurimuisti: 4 Mbits
• Virtausohjaus: IEEE 802.3x taukokehys täydelle dupleksille
• Jumbo-kehys: 9K byteä

• PoE-standardi: IEEE 802.3at Power over Ethernet Plus (PSE)
• PoE-tyyppi: End-span
• PoE-lähtö:
  • Per portti 54V DC, 350mA, max. 15.4 wattia (IEEE 802.3af)
  • Per portti 54V DC, 590mA, max. 36 wattia (IEEE 802.3at)
• Pin-jako: 1/2(+), 3/6(-)
• PoE-budjetti: 240W maksimi (riippuen virtasyötöstä)
• Maksimimäärä PD-laitteita (virrankulutus):
  • Luokka 2 @ 7 wattia: 8 laitetta
  • Luokka 3 @ 15.4 wattia: 8 laitetta
  • Luokka 4 @ 30.8 wattia: 8 laitetta

• Porttiasetukset: Portin aktivointi/poisto, automaattinen neuvottelu (10/100/1000Mbps), virtausohjauksen hallinta
• VLAN-tuki:
  • 802.1Q tag-pohjainen VLAN, jopa 255 VLAN-ryhmää
  • Q-in-Q tunnelointi
  • Yksityinen VLAN-reuna (PVE), MAC-pohjainen VLAN, protokollapohjainen VLAN
  • MVR (Multicast VLAN Registration), jopa 4K VLAN-ryhmää
• Link Aggregation: IEEE 802.3ad LACP / staattinen trunk, tukee 5 trunk-ryhmää 10 porttia per ryhmä
• QoS:
  • 8-tason priorisointi porttinumeron, 802.1p-prioriteetin, 802.1Q VLAN-tunnisteen tai DSCP/TOS-kentän perusteella
• IGMP-snooping: IGMP (v1/v2/v3) snooping, jopa 255 multicast-ryhmää, IGMP-kyselytila
• MLD-snooping: MLD (v1/v2) snooping, jopa 255 multicast-ryhmää, MLD-kyselytila
• ACL (Access Control List): IP-pohjainen ja MAC-pohjainen ACL, jopa 123 merkintää
• Kaistanleveyden hallinta: Porttikohtainen hallinta
  • Ingress: 500Kb ~ 1000Mbps
  • Egress: 500Kb ~ 1000Mbps
• Storm Control: Unicast/Multicast/Broadcast

• IP-rajapinnat: Max. 8 VLAN-rajapintaa
• Reititystaulukko: Max. 32 reititysmerkintää
• Reititysprotokollat: IPv4- ja IPv6-ohjelmistopohjainen staattinen reititys

• Perushallinta: Konsoli, Telnet, Web-selain, SNMP v1, v2c
• Suojatut hallintaliitännät: SSHv2, TLSv1.2, SNMPv3

• Regulatiivinen vaatimustenmukaisuus: FCC Part 15 Class A, CE
• Stabiliteettitestaus: IEC60068-2-32 (vapaa pudotus), IEC60068-2-27 (iskut), IEC60068-2-6 (värinä)

• Käyttölämpötila: -40 ~ 75 °C
• Kosteus: 5 ~ 95% (ei tiivistymistä)
