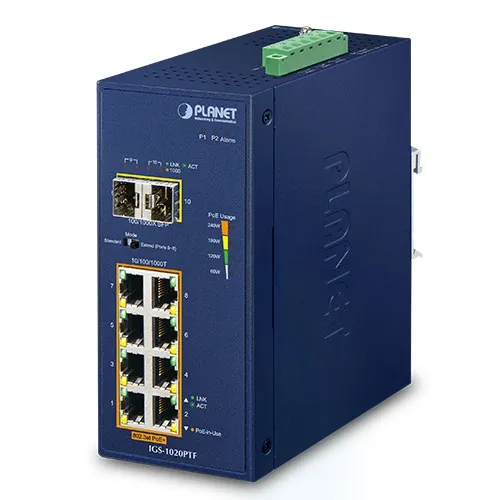

PLANET IGS-1020PTF - Ethernet-kytkin Teollinen 8-porttinen 10/100/1000T 802.3at PoE + 2-porttinen 100/1000X SFP

PLANET IGS-1020PTF Ethernet-kytkin Teollinen 8-porttinen 10/100/1000T 802.3at PoE + 2-porttinen 100/1000X SFP

• Kupariliitännät:
  8 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X -porttia
• PoE-injektoriliitännät:
  8 porttia 802.3at PoE+ -toiminnolla (Portit 1-8)
• SFP-paikat:
  2 x 1000BASE-SX/LX/BX SFP-paikkaa (Portit 9-10)
  Yhteensopiva 100BASE-FX SFPn kanssa
• Liitin:
  Irrotettava 6-nastainen liitinlohko
  • Pin 1/2: Power 1
  • Pin 3/4: Vikatilan hälytys
  • Pin 5/6: Power 2
• DIP-kytkin:
  Standardi/Laajennettu tila (Laajennettu tila koskee vain portteja 5-8)
• Virtavaatimus:
  48~54V DC, 7A (max.)
• Virrankulutus:
  • Järjestelmä: Max. 5.6W / 19BTU @54V DC
  • Ethernet-kuormitus: Max. 7.28W / 24BTU @54V DC
  • Ethernet + PoE -kuormitus: Max. 265.1W / 904BTU @54V DC
• Mitat (L x S x K):
  66 x 107 x 152 mm
• Paino:
  837g
• Kotelointi:
  IP30 metallikotelo
• Asennus:
  DIN-kisko / seinäasennus / sivuseinäasennus
• ESD-suojaus:
  6KV

• Järjestelmä ja virtatilat:
  • Vihreä: DC Power 1
  • Vihreä: DC Power 2
  • Punainen: Virtahälytys
• PoE RJ45-portit (Portit 1-8):
  • Vihreä: LNK/ACT (10/100/1000Mbps)
  • Meripihka: PoE käytössä
• Kuituportit (Portit 9-10):
  • Vihreä: LNK/ACT (100/1000Mbps)
  • Meripihka: 1000Mbps
• PoE-käyttö:
  • Meripihka: 60W, 120W, 180W ja 240W

• Kytkinarkkitehtuuri:
  Store-and-Forward
• Kytkentäkangas:
  20Gbps
• Läpimenonopeus:
  14.8 Mpps @ 64 tavua
• Osoitetaulu:
  8K osoitetta automaattisella oppimisella ja vanhentumisella
• Puskuri:
  4Mbit on-chip -puskuri
• Jumbokehys:
  9K tavua

• PoE-standardi:
  IEEE 802.3at Power over Ethernet Plus (PSE)
• PoE-tyyppi:
  End-span
• Virta PIN-jako:
  1/2 (+), 3/6 (-)
• PoE-lähtö per portti:
  48~54V DC, Max. 30W
• Maksimivirtabudjetti:
  240W (maksimi)
• Maks. määrä luokan 3 PD-laitteita (25W):
  8 yksikköä

• Yhteensopivuus:
  • IEEE 802.3 Ethernet
  • IEEE 802.3u Fast Ethernet
  • IEEE 802.3ab Gigabit Ethernet
  • IEEE 802.3z Gigabit Ethernet kuituverkossa
  • IEEE 802.3az Energy Efficient Ethernet (EEE)
  • IEEE 802.3at Power over Ethernet Plus
  • IEEE 802.3af Power over Ethernet

• Säädösten täyttö:
  • FCC Part 15 Class A
  • CE
• Kestävyystestit:
  • IEC 60068-2-32 (pudotus)
  • IEC 60068-2-27 (iskut)
  • IEC 60068-2-6 (tärinä)

• Käyttölämpötila:
  -40~75 °C
• Kosteus:
  5~95% (ei tiivistyvä)
