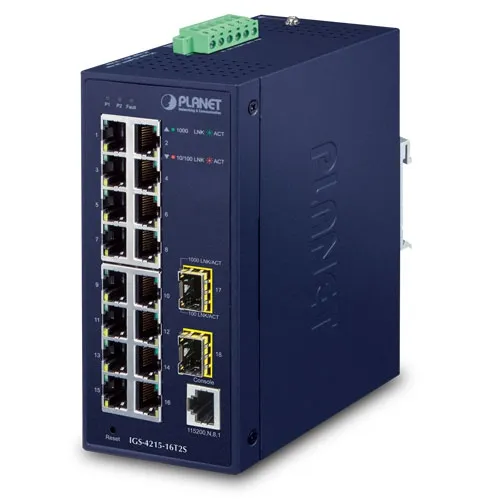

PLANET IGS-4215-16T2S - Ethernet-kytkin Teollinen L2/L4 16-porttinen 10/100/1000T + 2-porttinen 100/1000X SFP Hallittu

PLANET IGS-4215-16T2S Hallittu teollinen Ethernet-kytkin L2/L4 16-porttinen 10/100/1000T, 2-porttinen 100/1000X SFP

Tekniset tiedot

• Kupariliitännät:
  • 16 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X -porttia
• Gigabit SFP -paikat:
  • 2 x 100/1000BASE-SX/LX/BX SFP -paikkaa
• Konsoliportit:
  • IGS-4215-16T2S: 1 x RJ45-sarjaportti (115200, 8, N, 1)
• RAM-muisti:
  • 128 Mbytes
• Flash-muisti:
  • 16 Mbytes
• Reset-painike:
  • < 5 sekuntia: Järjestelmän uudelleenkäynnistys
  • 5 sekuntia: Palautus tehdasasetuksiin
• Liitännät:
  • Irrotettava 6-napainen liitin virtasyöttöä varten
  • Pin 1/2: Power 1
  • Pin 3/4: Hälytys
  • Pin 5/6: Power 2
• Hälytys:
  • Yksi relelähtö virran menetystä varten
  • Relevirran kesto: 1A @ 24V DC
• Virtavaatimukset:
  • IGS-4215-16T2S:
    • Kaksi 12~48V DC tai 24V AC
• Virrankulutus:
  • IGS-4215-16T2S:
    • DC-tulo:
      • Max. 3.4W / 11.6 BTU (Järjestelmä päällä)
      • Max. 12.5W / 42.7 BTU (Täysi kuormitus)
    • AC-tulo:
      • Max. 6W / 20.5 BTU (Järjestelmä päällä)
      • Max. 15W / 51.2 BTU (Täysi kuormitus)

Mekaaniset tiedot

• Mitat (L x S x K):
  • 66 x 107 x 152 mm
• Paino:
  • IGS-4215-16T2S: 813g
• Kotelo:
  • IP30 metallikotelo
• Asennus:
  • DIN-kiskokiinnitys ja seinäasennussarja

Suojaus ja suoritin

• ESD-suojaus:
  • 6KV DC
• Lähetyssuojaus:
  • 6KV DC
• Kytkimen arkkitehtuuri:
  • Store-and-Forward
• Kytkinkapasiteetti:
  • 36 Gbps (non-blocking)
• Läpäisykyky (pps):
  • 26.79 Mpps @ 64 bytes
• MAC-osoitetaulu:
  • 8K osoitetta
• Puskuri:
  • 4.1 Mbits

Verkkotoiminnot

• Porttimääritykset:
  • Porttien päälle/pois kytkeminen
  • Automaattinen nopeuden ja duplex-tilan valinta
  • Virransäästötilan hallinta
• VLAN-toiminnot:
  • 802.1Q, Q-in-Q, ääni-VLAN, yksityinen VLAN, MAC-pohjainen VLAN
  • Max. 256 VLAN-ryhmää, 4094 VLAN-ID

• Link Aggregation:
  • IEEE 802.3ad LACP, 8 trunk-ryhmää, 8 porttia per ryhmä
• Spanning Tree Protokollat:
  • IEEE 802.1D, 802.1w, 802.1s
• IGMP Snooping:
  • v1, v2, v3
  • Max. 256 multicast-ryhmää
• QoS:
  • Porttikohtainen nopeuden hallinta
  • 8 prioriteettitasoa
• Turvaominaisuudet:
  • ACL, 802.1X, IP/MAC-porttisidonta, DHCP Snooping, DoS-suojaus

Ympäristövaatimukset

• Käyttölämpötila:
  -40 ~ 75 °C
• Kosteus:
  5 ~ 95% (ei-kondensoiva)

Standardit ja sertifioinnit

• Yhteensopivuusstandardit:
  • IEEE 802.3 10BASE-T
  • IEEE 802.3u 100BASE-TX/100BASE-FX
  • IEEE 802.3z Gigabit SX/LX
  • IEEE 802.3ab Gigabit 1000T
  • IEEE 802.3x virtaussäädöt ja painekehys
  • IEEE 802.3ad LACP
  • IEEE 802.1D, 802.1w, 802.1s
  • IEEE 802.1p luokitus
  • IEEE 802.1Q VLAN
  • IEEE 802.1X porttitason tunnistus
  • IEEE 802.3az energiatehokas Ethernet

Sertifikaatit ja vakaustestit

• Sertifikaatit:
  • FCC Part 15 Class A
  • EN 55032, EN 55035, ICES-003 issue 7
• Vakautustestit:
  • IEC 60068-2-32 (Vapaapudotus)
  • IEC 60068-2-27 (Isku)
  • IEC 60068-2-6 (Tärinä)
