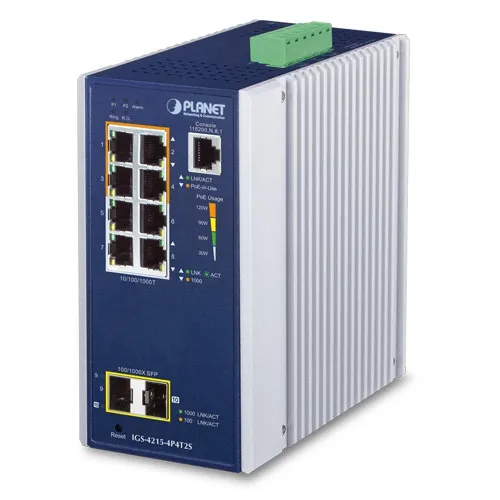

PLANET IGS-4215-4P4T2S - Ethernet-kytkin IP30 Teollinen L2/L4 8-porttinen 10/100/1000T 802.3at PoE SFP

PLANET IGS-4215-4P4T2S Ethernet-kytkin IP30 Teollinen L2/L4 8-porttinen 10/100/1000T 802.3at, 4-porttinen PoE

Tekniset tiedot

• Kupariliitännät:
  • 8 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X porttia (Portit 1–8)
• PoE Injektoriportit:
  • 4 x 802.3af/802.3at PoE+ porttia (Portit 1–4)
• SFP Portit:
  • 2 x 1000BASE-SX/LX/BX SFP liitintä (Portit 9–10)
  • Yhteensopiva 100BASE-FX SFP-moduulien kanssa
• Konsoli:
  • 1 x RS232-to-RJ45 sarjaportti (115200, 8, N, 1)
• Reset-painike:
  • < 5 sekuntia: Järjestelmän uudelleenkäynnistys
  • 5 sekuntia: Tehdasasetusten palautus
• Liitin:
  • Irrotettava 6-pinninen terminaalilohko
  • Pin 1/2: Power 1
  • Pin 3/4: Vika-alarm
  • Pin 5/6: Power 2
• Hälytykset:
  • Yksi relelähtö sähkökatkoksen varalle
  • Hälytysreleen kapasiteetti: 1A @ 24V AC
• Tehonkulutus:
  • Järjestelmä käynnissä: Max. 6,72 W / 22,91 BTU
  • Täysi kuormitus: Max. 156 W / 531,96 BTU
• Virtalähdevaatimukset:
  • 48~54V DC, 6A (suositus: yli 51V DC PoE+ -toimintoa varten)

Rakenne ja suojaus

• Mitat (L x S x K): 76,8 x 107,3 x 152 mm
• Paino: 1043g
• Kotelo: IP30 alumiinikotelo
• Asennus: DIN-kiskokiinnitys ja seinäasennus
• ESD-suojaus:
  • Kontakti: 6KV DC
  • Ilma: 8KV DC

LED-Indikaattorit

• Järjestelmä:
  • Power 1 (Vihreä)
  • Power 2 (Vihreä)
  • Fault Alarm (Punainen)
  • Ring (Vihreä)
  • Ring Owner (Vihreä)
• PoE-Portit (Portit 1–4):
  • LNK/ACT (Vihreä)
  • PoE-in-Use (Keltainen)
• RJ45-Portit (Portit 5–8):
  • LNK/ACT (Vihreä)
  • 1000 LNK (Keltainen)
• SFP-Portit (Portit 9–10):
  • 1000 LNK/ACT (Vihreä)
  • 100 LNK/ACT (Keltainen)
• PoE-Käyttö:
  • 30W, 60W, 90W, 120W (Keltainen)

Kytkentäominaisuudet

• Kytkinkapasiteetti:
  • 20Gbps (ei-blokkaava)
• Läpäisykyky:
  • 14,8Mpps @64 bytea
• MAC-Osoitetaulukko:
  • 8K merkintää
• Puskuri:
  • 4,1Mbit jaettu puskuri
• Jumbo Frame:
  • Max. 10 Kbytea
• Vikasietoisuus:
  • IEEE 802.3x (täysi dupleksi)
  • Taustapaine (puoliduplex)

Power over Ethernet (PoE)

• PoE-Standardit:
  • IEEE 802.3af Power over Ethernet (max. 15,4W per portti)
  • IEEE 802.3at Power over Ethernet Plus (max. 36W per portti)
• PoE-Virta:
  • 48V~54V DC
• Tehon jakotyyppi:
  • End-span
• PoE-Budjetti:
  • Max. 144W
• Maksimi laitteiden lukumäärä (PD):
  • Class 2 (7W): 4 laitetta
  • Class 3 (15,4W): 4 laitetta
  • Class 4 (36W): 4 laitetta

Verkkotoiminnot

• Porttipeilaus:
  • TX/RX/Molemmat, max. 4 sessiota
• VLAN:
  • 802.1Q VLAN, Q-in-Q, Voice VLAN, Private VLAN, Management VLAN, Protocol VLAN
  • Max. 256 VLAN-ryhmää
• Link Aggregation:
  • IEEE 802.3ad LACP, 5 ryhmää, 8 porttia/ryhmä
• Spanning Tree Protokolla:
  • IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP
• IGMP Snooping:
  • IPv4 IGMP v2/v3
  • Max. 256 ryhmää
• QoS:
  • 8 prioriteettitasoa, DSCP/IP-precedence
• Ring Protokolla:
  • ERPS (ITU-T G.8032), toipumisaika < 450 ms

Turvatoiminnot

• ACL (Access Control List):
  • Max. 256 merkintää (IPv4/IPv6 IP-pohjainen, MAC-pohjainen)
• Porttiturvallisuus:
  • IEEE 802.1X (porttipohjainen todentaminen)
• RADIUS/TACACS+:
  • Käyttäjän pääsyn hallinta
• MAC-Suojaus:
  • IP-MAC porttisidonta, MAC-suodatus, Staattinen MAC (max. 256)
• Parannettu turvallisuus:
  • DHCP Snooping, ARP-tarkistus, DoS-suojaus, IP-lähdetarkistus

Hallintaominaisuudet

• Perushallinta:
  • RS232 Console, Web-käyttöliittymä, Telnet, SNMP v1/v2c
• Suojattu hallinta:
  • SSHv2, TLS v1.2, SNMP v3
• Järjestelmähallinta:
  • HTTP/TFTP-laiteohjelmistopäivitys
  • Konfiguraation varmuuskopiointi ja palautus
  • PLANET Smart Discovery Utility, NMS, CloudViewer

Ympäristövaatimukset

• Käyttölämpötila: -40 ~ 75 °C
• Kosteus: 5 ~ 95% (ei-kondensoiva)

Standardit ja yhteensopivuus

• Standardit:
  • IEEE 802.3, 802.3u, 802.3z, 802.3ab, 802.3x, 802.3ad, 802.3af, 802.3at, 802.3az
  • IEEE 802.1D, 802.1w, 802.1s, 802.1p, 802.1Q, 802.1X, 802.1ab
• Yhteensopivuus:
  • FCC Part 15 Class A
  • CE
