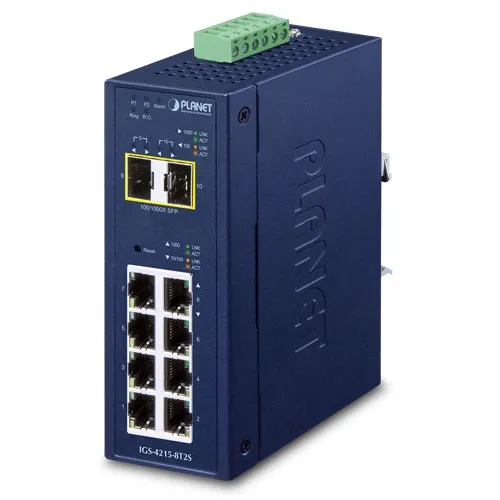

PLANET IGS-4215-8T2S - Ethernet-kytkin IP30 Teollinen L2/L4 8-Porttinen 10/100/1000T + 2-Porttinen 100/1000X SFP Hallittu

PLANET IGS-4215-8T2S - Hallittu teollinen Ethernet-kytkin IP30 L2/L4 8-Porttinen 10/100/1000T, 2-Porttinen 100/1000X SFP

Tekniset tiedot

• Kupariliitännät:
  • 8 x 10/100/1000BASE-T RJ45 -porttia, automaattinen MDI/MDI-X
• Gigabit SFP-paikat:
  • 2 x 100/1000BASE-SX/LX/BX SFP -porttia
• Reset-painike:
  • < 5 sekuntia: Järjestelmän uudelleenkäynnistys
  • 5 sekuntia: Tehdasasetusten palautus
• Liittimet:
  • Irrotettava 6-napainen virtaliitin:
    • Pin 1/2: Power 1
    • Pin 3/4: Vikatila
    • Pin 5/6: Power 2
• Hälytys:
  • Yksi relelähtö vikatilaa varten
  • Hälytysreleen kantokyky: 1A @ 24V DC
• Virrantarve:
  • Kaksois 9–48V DC
  • 24V AC
• Virrankulutus:
  • DC-tulo:
    • Järjestelmä käynnissä: Max. 1,98W / 6.7 BTU
    • Täysi kuormitus: Max. 6.93W / 23.6 BTU
  • AC-tulo:
    • Järjestelmä käynnissä: Max. 1.4W / 4.7 BTU
    • Täysi kuormitus: Max. 5.7W / 19.4 BTU
• Kotelointiluokka:
  • IP30 metallikotelo
• Mitat (L x S x K):
  • 50 x 87,8 x 135 mm
• Paino:
  • 510g
• Asennus:
  • DIN-kisko- ja seinäkiinnitys
• ESD-suojaus:
  • 6KV DC

LED-ilmaisimet

• Järjestelmä:
  • Power 1 (Vihreä), Power 2 (Vihreä), Hälytys (Punainen), Ring (Vihreä), R.O. (Vihreä)
• 10/100/1000T RJ45 -portit:
  • 1000 LNK/ACT (Vihreä), 10/100 LNK/ACT (Keltainen)
• 100/1000X SFP -portit:
  • 1000 LNK/ACT (Vihreä), 100 LNK/ACT (Keltainen)

Kytkimen ominaisuudet

• Kytkinarkkitehtuuri:
  • Store-and-Forward
• Kytkinkapasiteetti:
  • 20Gbps (non-blocking)
• Läpäisykyky (64 bytea):
  • 14,8 Mpps
• MAC-osoitetaulu:
  • 8K merkintää
• Jakamistiedostopuskuri:
  • 4,1 Mbits
• Jumbo Frame:
  • 9K
• Virtausohjaus:
  • IEEE 802.3x pause frame täydelle kaksisuuntaisuudelle
  • Back pressure puutteelliselle kaksisuuntaisuudelle

Layer 2 -toiminnot

• Portin peilaus:
  • TX/RX/Kumpikin, jopa 4 istuntoa
• VLAN:
  • 802.1Q tag-pohjainen VLAN, Q-in-Q tunneling, Voice VLAN, Protocol VLAN, Private VLAN
  • Jopa 256 VLAN-ryhmää, enintään 4094 VLAN-tunnusta
• Link Aggregation:
  • IEEE 802.3ad LACP ja Cisco Static Trunk
  • 5 linkkiryhmää, enintään 10 porttia per ryhmä
• Spanning Tree Protocol:
  • IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP
  • BPDU Guard, BPDU Filtering, BPDU Forwarding
• IGMP Snooping:
  • IPv4 IGMP v1/v2/v3, jopa 256 multicast-ryhmää
  • IGMP Querier, IGMP Port Filtering
• MLD Snooping:
  • IPv6 MLD v1/v2, jopa 256 multicast-ryhmää

QoS (Quality of Service)

• Prioriteettitasot:
  • 8 tasoa, DSCP/IP-prioriteetti
  • Portin numero, 802.1p-prioriteetti
• Kaistanleveyden hallinta:
  • Tulo- ja lähtövirran nopeusrajoitus per portti

Turvaominaisuudet

• Access Control List (ACL):
  • IPv4/IPv6 IP-pohjainen ACL/MAC-pohjainen ACL
  • Enintään 256 merkintää
• Porttiturvallisuus:
  • IEEE 802.1X porttipohjainen todennus
  • RADIUS- ja TACACS+ -tuki
• MAC-turva:
  • IP-MAC -sitoomus, MAC-suodatus, Staattinen MAC-osoite
  • Jopa 256 staattista merkintää
• Verkon suojaus:
  • DHCP-suojaus, STP BPDU Guard, DoS-ehkäisy
  • ARP-tarkastus, IP Source Guard
  • Storm control (Broadcast, Multicast, Unicast)

Hallintaominaisuudet

• Perushallintaliitännät:
  • Telnet, Web-selain, SNMP v1, v2c
• Suojatut hallintaliitännät:
  • SSHv2, TLS v1.1/v1.2, SNMPv3
• Järjestelmän hallinta:
  • Firmware-päivitys HTTP

  • Kokoonpanon lataus HTTP

  • PLANET Smart Discovery Utility, UNI-NMS, CloudViewer

Ympäristövaatimukset

• Käyttölämpötila:
  • -40 ~ 75°C
• Kosteus:
  • 5 ~ 95% (ei tiivistyvä)

Yhteensopivuus ja sertifioinnit

• Teollisuusstandardit:
  • IEEE 802.3, 802.3u, 802.3z, 802.3ab, 802.3x, 802.3ad
  • IEEE 802.1D, 802.1w, 802.1s, 802.1p, 802.1Q, 802.1X
  • IEEE 802.3az (Energy-Efficient Ethernet)
• Sertifioinnit:
  • FCC Part 15 Class A, CE
  • IEC 60068-2-32 (Vapaapudotus)
  • IEC 60068-2-27 (Isku)
  • IEC 60068-2-6 (Tärinä)
