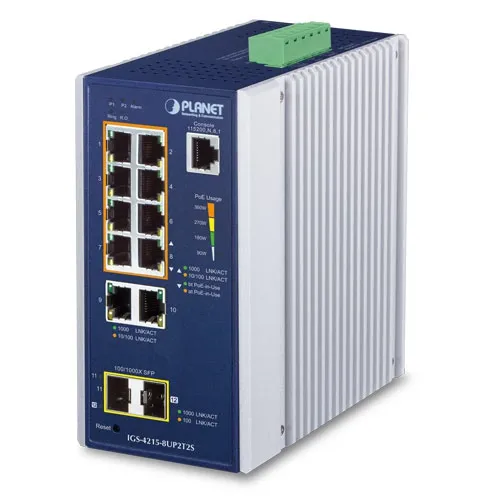

PLANET IGS-4215-8UP2T2S - Hallittu teollinen kytkin 8-porttinen 10/100/1000T 802.3bt PoE++ SFP

PLANET IGS-4215-8UP2T2S Hallittu teollinen kytkin 8-porttinen 10/100/1000T 802.3bt PoE++ SFP

tekniset tiedot

• Kupariliitännät:
  • 10 x 10/100/1000BASE-T RJ45 -porttia, auto-MDI/MDI-X (Portit 1–10)
• PoE Injektoriportit:
  • 8 x 802.3af/802.3at/802.3bt PoE++ -injektoritoiminnolla (Portit 1–8)
• SFP-Portit:
  • 2 x 1000BASE-SX/LX/BX SFP -liitäntää (Portit 11–12)
  • Yhteensopiva 100BASE-FX SFP
    kanssa
• Konsoliportti:
  • 1 x RS232-RJ45 -sarjaportti (115200, 8, N, 1)
• RAM-muisti:
  • 128 MB
• Flash-muisti:
  • 16 MB
• Palautuspainike:
  • < 5 s: Järjestelmän uudelleenkäynnistys
  • 5 s: Tehdasasetusten palautus
• Liitin:
  • Irrotettava 6-napainen liitinlohko
    • Pin 1/2: Virtalähde 1
    • Pin 3/4: Hälytysalarm
    • Pin 5/6: Virtalähde 2
• Hälytys:
  • Yksi relelähtö virtahälytykselle
  • Hälytyksen kantokyky: 1A @ 24V AC
• Virranvaatimus:
  • 48~54V DC, 8.5A (max.)
  • (>52V DC suositeltu PoE++-lähtöä varten)
• Virrankulutus / Lämmöntuotto:
  • Järjestelmän ollessa päällä: Max. 9.18 W / 31.3 BTU
  • Täysi PoE-kuormitus: Max. 390 W / 1329.9 BTU
• Kotelon mitat (L x S x K):
  • 76.8 x 107.3 x 152 mm
• Paino:
  • 1,091 g
• Kotelointi:
  • IP30 alumiinikuori
• Asennus:
  • DIN-kiskokiinnitys ja seinäkiinnike
• ESD-suojaus:
  • 6KV DC (kosketuspurkaus)
  • 8KV DC (ilmapurkaus)
• Ylijännitesuojaus:
  • 4KV DC

LED-indikaattorit

• Järjestelmä:
  • Power 1 (Vihreä), Power 2 (Vihreä), Fault Alarm (Punainen), Ring (Vihreä), R.O. (Vihreä)
• RJ45 PoE++ -portit (Portit 1–8):
  • 1000 Mbps LNK/ACT (Vihreä), 10/100 Mbps LNK/ACT (Keltainen)
  • 802.3bt PoE++ käytössä (Vihreä), 802.3at/af PoE käytössä (Keltainen)
• RJ45-portit (Portit 9–10):
  • 1000 LNK/ACT (Vihreä), 10/100 LNK/ACT (Keltainen)
• SFP-liitännät:
  • 1000 LNK/ACT (Vihreä), 100 LNK/ACT (Keltainen)
• PoE-käyttö:
  • 90W, 180W, 270W, 360W (Keltainen)

Kytkimen tekniset tiedot

• Kytkinarkkitehtuuri:
  • Store-and-Forward
• Kytkinkapasiteetti:
  • 24 Gbps / ei-estävä
• Läpäisykyky @64 tavua:
  • 17.85 Mpps
• MAC-osoitetaulukko:
  • 8K merkintää
• Puskurimuisti:
  • 4.1 megabittiä
• Jumbo Frame:
  • 10 Kt

Power over Ethernet (PoE)

• PoE-standardi:
  • IEEE 802.3bt PoE++ Type-4
• PoE Power Supply Type:
  • End-span / Mid-span / BT
• Virrannapitus:
  • 802.3bt/UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
  • 802.3at/PoE End-span: 1/2(-), 3/6(+)
  • 802.3at/PoE Mid-span: 4/5(+), 7/8(-)
• PoE-lähtö:
  • 48V ~ 54V DC
  • 802.3bt Type-4: Max. 95W per portti
  • End-span: Max. 36W
  • Mid-span: Max. 36W
  • Force Mode: Max. 95W
• PoE-budjetti:
  • Yksi virtalähde: Max. 240W
  • Kaksi virtalähdettä: Max. 360W

PoE-hallintatoiminnot

• PD Alive Check, PoE-ajanohjaus, PoE-laajennus, PoE-käytön seuranta
• PoE-tilan hallinta (Standardi/Legacy/Force)
• PoE-virrankierrätys aikataulun mukaisesti
• PoE-laajennustila: Max. 250 metriä

Layer 2 -toiminnot

• Porttipeilaus:
  • TX/RX/Kumpikin, enintään 4 istuntoa
• VLAN:
  • 802.1Q VLAN, 802.1ad Q-in-Q, 256 VLAN-ryhmää (4094 VLAN ID
    ä)
• Linkkien yhdistäminen:
  • IEEE 802.3ad LACP, 6 ryhmää, 8 porttia/ryhmä
• Spanning Tree Protocol:
  • STP, RSTP, MSTP, BPDU Guard, BPDU-suodatus, BPDU-välitys

QoS ja IGMP Snooping

• 8 tason priorisointi, QoS-luokitus, IGMP Snooping v1/v2/v3, 256 monilähetysryhmää

Turvatoiminnot

• ACL, IEEE 802.1X -porttipohjainen todennus, RADIUS/TACACS+, IP-MAC-porttisidonta
• DoS-hyökkäyksen estotoiminnot, DHCP Snooping, IP-lähdeturva

Hallinta

• Perushallinta:
  • RS232-RJ45-konsoli, verkkoselain, Telnet, SNMP v1, v2c
• Turvallinen hallinta:
  • SSHv2, TLS v1.2, SNMP v3

Ympäristövaatimukset

• Käyttölämpötila:
  • -40 ~ 75°C
• Kosteus:
  • 5 ~ 95% (ei kondensoituva)
