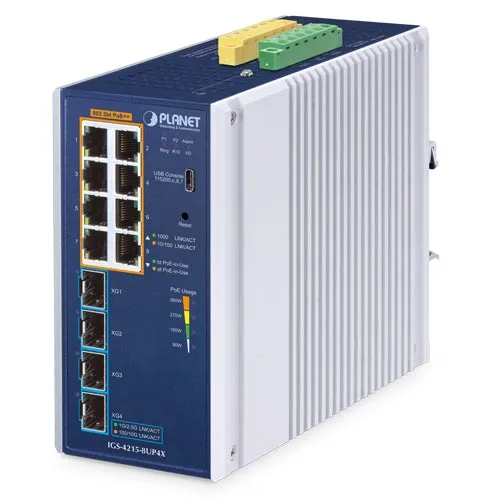

PLANET IGS-4215-8UP4X - Ethernet-kytkin Teollinen 8-Porttinen 10/100/1000T 802.3bt PoE++ 4-Porttinen 10G SFP+

PLANET IGS-4215-8UP4X Ethernet-kytkin Teollinen 8-Porttinen 10/100/1000T 802.3bt PoE++, 4-Porttinen 10G SFP+

Tekniset tiedot

• Kupariliitännät:
  • 8 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (Portit 1-8)
• PoE-Injektoriliitännät:
  • 8 x 802.3bt PoE++ injektoriliitäntää (Portit 1-8)
• SFP-Portit:
  • 4 x 10GBASE-SR/LR SFP+ liitäntää (Portit XG1 - XG4)
  • Yhteensopiva 1G/2.5GBASE-SX/LX/BX SFP -moduulien kanssa
• Konsoliportti:
  • 1 x USB-C to RS232 (115200, 8, N, 1)
• Reset-painike:
  • < 5 sekuntia: Järjestelmän uudelleenkäynnistys
  • 5 sekuntia: Tehdasasetusten palautus
• Liittimet:
  • Irrotettava 6-nastainen riviliitin virtalähteelle
    • Pin 1/2: Virta 1
    • Pin 3/4: Vikatila
    • Pin 5/6: Virta 2
  • Irrotettava 6-nastainen riviliitin DI/DO-liitännöille
    • Pin 1/2: DI 1 & 2
    • Pin 3/4: DO 1 & 2
    • Pin 5/6: GND
• Hälytys:
  • Yksi relelähtö sähkökatkoksia varten
  • Hälytysreleen virrankesto: 1A @ 24V AC
• DI/DO:
  • 2 digitaalista tuloa (DI)
    • Taso 0: -24V~2.1V (±0.1V)
    • Taso 1: 2.1V~24V (±0.1V)
    • Syöttökuorma 24V DC, 10mA max.
  • 2 digitaalista lähtöä (DO)
    • Avoin keräin 24V DC, 100mA max.
• Virrantarve:
  • 48~54V DC, 8A (max.)
• Virrankulutus/Lämmöntuotto:
  • Max. 10.2 W / 34.8 BTU (järjestelmä päällä)
  • Max. 398.6 W / 1360.1 BTU (täyskuormitus)
• Mitat (L x S x K):
  • 76 x 135 x 152 mm
• Paino:
  • 1361 g
• Kotelo:
  • IP30 alumiinikuori
• Asennus:
  • DIN-kiskokiinnike ja seinäasennussarja
• ESD-suojaus:
  • Kontaktipurkaus: 6KV DC
  • Ilmapurkaus: 8KV DC

LED-merkkivalot

• Järjestelmä:
  • Virta 1 (Vihreä), Virta 2 (Vihreä), Hälytys (Punainen), Rengas (Vihreä), R.O. (Vihreä), I/O (Punainen)
• RJ45 PoE++ Portit:
  • UP: 1000 LNK/ACT (Vihreä), 10/100 LNK/ACT (Meripihka)
  • Down: 802.3bt (Vihreä), 802.3at (Meripihka)
• PoE-Käyttö:
  • 90W, 180W, 270W, 360W (Meripihka)
• 10G SFP-liitännät:
  • 1G/2.5G LNK/ACT (Vihreä), 10G/100 LNK/ACT (Meripihka)

Kytkimen tekniset ominaisuudet

• Kytkinarkkitehtuuri:
  • Store-and-Forward
• Kytkinkangas:
  • 96 Gbps / Ei-estävä
• Läpäisykyky @64 bytes:
  • 71.43 Mpps
• MAC-osoitetaulu:
  • 16K osoitetta
• Jaettu Puskuri:
  • 12Mbits
• Virtausohjaus:
  • IEEE 802.3x pysäytys kehys täysdupleksille
  • Paluupaine puolidupleksille
• Jumbo-kehys:
  • 12 Kt

Power over Ethernetin ominaisuudet

• PoE-Standardi:
  • IEEE 802.3bt PoE++ Type-4
• PoE-Lähtö:
  • 48V ~ 54V DC
  • Type-4: max. 95W / portti
  • Type-3: max. 60W / portti
  • End-span: max. 36W
  • Mid-span: max. 36W
  • Force-tila: max. 95W
• PoE-Budjetti:
  • Yksittäinen virransyöttö: max. 240W
  • Kaksinkertainen virransyöttö: max. 360W
  • ※Kaksinkertainen virransyöttö vaatii saman jännitteen, esim. 54V.
• Tuettuja PD-laitteita:
  • 90W Type-4 PDs: 4
  • 60W Type-3 PDs: 6
  • 30W Type-2 PDs: 8

PoE-hallintaominaisuudet

• PoE-hallinta:
  • PD Alive Check, Ajastettu virran kierrätys, PoE-aikataulu, PoE-käytön valvonta, PoE-laajennus
• PoE-Laajennus:
  • Kyllä, jopa 250 metriä
• PoE-tila:
  • Standardi, Perintö, Pakotettu
• PoE-Laitteen Elinvoiman Tarkistus:
  • Kyllä

Layer 2 Ominaisuudet

• Porttipeilaus:
  • TX/RX/Molemmat, max. 4 sessiota
• VLAN:
  • 802.1Q, 802.1ad Q-in-Q, Äänivlan, Protokollavlan, Yksityinen VLAN
  • Max. 256 VLAN-ryhmää (4094 VLAN ID)
• Link Aggregation:
  • IEEE 802.3ad LACP, max. 8 ryhmää
• IGMP Snooping:
  • IPv4 IGMP snooping v2, v3, max. 256 ryhmää

Hallinta

• Perushallinta:
  • USB to RS232 Console, Web-käyttöliittymä, Telnet, SNMP v1/v2c
• Turvahallinta:
  • SSHv2, TLS v1.2, SNMPv3

Ympäristövaatimukset

• Käyttölämpötila:
  • -40 ~ 75 °C
• Kosteus:
  • 5 ~ 95% (ei kondensoiva)
