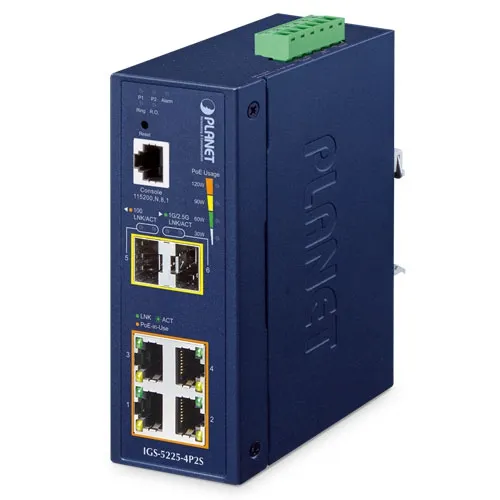

PLANET IGS-5225-4P2S - Pöytäkytkin Kompakti Teollinen 4-porttinen 10/100/1000T 802.3at PoE+

Tekniset tiedot

• Versio: 2
• Kupariliitännät: 4 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X -porttia
• SFP-paikat: 2 x 100/1000/2500BASE-X mini-GBIC SFP -paikkaa (Portti 5 ja 6)
• Konsoliliitäntä: 1 x RJ45-to-RS232 -sarjaportti (115200, 8, N, 1)
• Reset-painike:
  • < 5 sekuntia: Järjestelmän uudelleenkäynnistys
  • 5 sekuntia: Tehdasasetusten palautus
• Kotelointiluokka: IP40 metallikotelo
• Asennus: DIN-kiskokiinnitys ja seinäkiinnitys
• Liitin: Irrotettava 6-pinninen liitin virtasyöttöön
  • Pin 1/2: Virtalähde 1
  • Pin 3/4: Vikasignaali
  • Pin 5/6: Virtalähde 2
• Hälytys: 1 relelähtö virtakatkokseen, virran kantokyky 1A @ 24V DC
• Mitat (L x S x K): 50 x 87,8 x 135 mm
• Paino: 592g
• Virransyöttövaatimukset: 48–54V DC
• Virrankulutus: 153 wattia / 522 BTU (täydellä PoE-kuormalla ja 54V DC syöttöjännitteellä)
• ESD-suojaus: 6KV DC
• EFT-suojaus: 6KV DC

LED-merkkivalot

• Järjestelmä:
  • Virtalähde 1 (Vihreä)
  • Virtalähde 2 (Vihreä)
  • Vikasignaali (Punainen)
  • Ring (Vihreä)
  • R.O. (Ring Owner) (Vihreä)
• Per 10/100/1000T RJ45 PoE+ Portit (Portti 1–4):
  • PoE käytössä (Oranssi)
  • LNK/ACT (Vihreä)
• Per 100/1000/2500BASE-X SFP Interface (Portti 5–6):
  • 1G/2.5G LNK/ACT (Vihreä)
  • 100 LNK/ACT (Oranssi)
• PoE-käytön LED:
  • 30W, 60W, 90W ja 120W (Oranssi)

Kytkentäominaisuudet

• Kytkentäarkkitehtuuri: Store-and-Forward
• Kytkentäkangas: 18Gbps/non-blocking
• Läpäisykyky (paketteja sekunnissa): 13,3 Mpps @ 64 tavua
• Osoitetaulukko: 8K merkintää, automaattinen osoitteiden oppiminen ja vanheneminen
• Jaettu tietopuskuri: 4 Mbit
• Virranhallinta: IEEE 802.3x pause frame -tuki täysdupleksille, takapaine puolidupleksille
• Jumbo-paketin koko: 9K tavua

Power over Ethernet -ominaisuudet

• PoE-standardi: IEEE 802.3at Power over Ethernet Plus / PSE
• PoE-virransyötön tyyppi: End-span
• PoE-virran lähtö:
  • IEEE 802.3af: 48V–51V DC, enintään 15,4 wattia / portti
  • IEEE 802.3at: 51V–54V DC, enintään 36 wattia / portti
• Virtanapojen määrittely: End-span: 1/2(+) ja 3/6(-)
• PoE-virtabudjetti: 144W (maksimi)
• Maksimi PD-laitteet (luokat 2, 3 ja 4): 4 laitetta

PoE-hallintatoiminnot

• PoE-portin tilan valvonta
• PoE-virtabudjetin hallinta
• PoE-kulutuksen ja lämpötilan kynnysarvot
• PoE-laitteiden elävyyden tarkistus
• PoE-virrankierrätys aikataulun mukaan
• PoE-jatko: Virransyöttö jopa 250 metriin jatketussa tilassa

L2- ja L3-ominaisuudet

• VLAN: IEEE 802.1Q, Q-in-Q, Private VLAN Edge, Voice VLAN, MAC-pohjainen VLAN
• Porttipeilaus: Moni-yhteen, RSPAN-tuki (5 istuntoa)
• Link Aggregation: IEEE 802.3ad LACP, 3 runkoryhmää, 6 porttia/runkoryhmä
• Spanning Tree: IEEE 802.1D, 802.1w, 802.1s
• IGMP Snooping: IPv4 IGMP (v1/v2/v3)
• QoS: 8 prioriteettitasoa
• Storm Control: Yksittäiset, multicast- ja broadcast-paketit

Turvallisuusominaisuudet

• ACL: IP/MAC-pohjainen ACL, 512 merkintää
• Porttiturva: Porttikohtainen suodatus
• IP-lähdesuoja: 512 merkintää
• AAA-tuki: RADIUS ja TACACS+
• Verkon pääsyoikeuksien hallinta: IEEE 802.1x porttipohjainen ja MAC-pohjainen autentikointi

Hallintaominaisuudet

• Hallintaliitännät: Konsoli, Telnet, SNMP v1/v2c, Web-selain
• Turvalliset hallintaliitännät: SSHv2, TLSv1.2, SNMPv3
• Järjestelmänhallinta: HTTP- ja TFTP-päivitykset, konfiguraation lataus ja varmuuskopiointi
• Protokollat: LLDP, NTP
• Tapahtumien hallinta: Etä- ja paikallislogit, SNMP Trap, Syslog, SMTP

Standardit ja yhteensopivuus

• Säädöstenmukaisuus: FCC Part 15 Class A, CE
• Standardit: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3at, 802.3af, 802.3x, 802.1D, 802.1w, 802.1s, 802.1p, 802.1Q, 802.1x, 802.1ad, 802.3bz
• Ympäristöstandardit: IEC60068-2-32 (Pudotus), IEC60068-2-27 (Isku), IEC60068-2-6 (Värinä)

Ympäristövaatimukset

• Käyttölämpötila: -40 ~ 75 °C
• Kosteus: 5 ~ 95 % (ei tiivistyvä)
