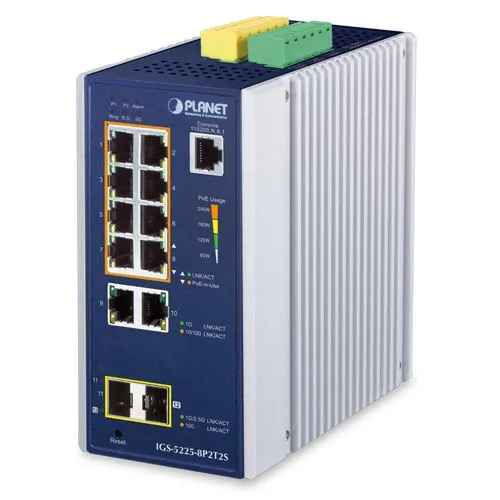

PLANET IGS-5225-8P2T2S Teollinen hallittava Ethernet-kytkin IP30 L2+/L4 4-porttinen 1000T, 2-porttinen 100/1000X SFP
PLANET IGS-5225-8P2T4S on teollinen hallittava PoE-kytkin, jossa on kahdeksan PoE+-porttia, kaksi RJ45-porttia ja kaksi SFP-porttia. Se tukee IPv6/IPv4-hallintaa, L2/L4-toimintoja, staattista L3-reititystä ja ITU-G.8032 ERPS Ring -tekniikkaa. Kytkin toimii luotettavasti laajalla -40....75°C lämpötila-alueella IP30-luokan metallikotelossaan. Laite sopii IP-valvontaan ja langattomiin sovelluksiin.
Tekniset tiedot
- Kupariliitännät: 10 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X -porttia
- SFP-kuituportit: 2 x 100/1000/2500BASE-X SFP-liitäntää (portit 11–12)
- PoE-injektoriportit: 8 x 802.3at/af PoE -porttia (portit 1–8)
- Konsoli: 1 x RJ45-to-RS232 -sarjaportti (115200, 8, N, 1)
- RAM: 128 Mbytes
- Flash-muisti: 64 Mbytes
- Reset-painike:
- Alle 5 sek: Järjestelmän uudelleenkäynnistys
- Yli 5 sek: Tehdasasetusten palautus
- ESD-suojaus: 6KV DC
- Kotelo: IP30 alumiinikotelo
- Asennus: DIN-kiskokiinnitys ja seinäkiinnityssarja
- Liitin: Irrotettava 6-napainen liitin lohkolle:
- Pin 1/2: Power 1
- Pin 3/4: Vika-/hälytyspiiri
- Pin 5/6: Power 2
- Digitaaliset tulo-/lähtöliitännät:
- 2 x digitaalinen tulo (DI)
- 2 x digitaalinen lähtö (DO)
- Vika-/hälytyspiirin ominaisuudet:
- 1 x hälytysrele virhetilaa varten
- Virran kantokyky: 1A @ 24V DC
- Mitat (L x S x K): 76.8 x 107.3 x 152 mm
- Paino: 1128 g
- Virransyöttö: Kaksinkertainen 48–54V DC (>51V DC suositus PoE+ lähdölle)
- Virrankulutus:
- Ilman kuormitusta: 6.48 W / 22.1 BTU
- Täyskuormituksella PoE-toiminnolla: 263 W / 896.8 BTU
LED-merkkivalot
- Järjestelmä:
- Power 1 (Vihreä)
- Power 2 (Vihreä)
- Vika-/hälytys (Punainen)
- Rengas (Vihreä)
- Ring Owner (Vihreä)
- DIDO (Punainen)
- Per 10/100/1000T RJ45 PoE+ -portit:
- PoE-in-Use (Oranssi)
- LNK/ACT (Vihreä)
- Per 10/100/1000T RJ45 -portit:
- 1000 LNK/ACT (Vihreä)
- 100 LNK/ACT (Oranssi)
- Per SFP-liitäntä:
- 10/100 LNK/ACT (Oranssi)
- 1G/2.5G LNK/ACT (Vihreä)
Kytkentäominaisuudet
- Kytkentäarkkitehtuuri: Store-and-Forward
- Kytkentäkangas: 30 Gbps, ei-päästävä
- Läpimeno: 22.32 Mpps @ 64 tavua
- Osoitetaulukko: 8K merkintää
- Jaettu tietopuskuri: 4 Mbit
- Virranhallinta: IEEE 802.3x -pause frame täyden dupleksin yhteydessä
- Jumbokehys: 9 Kbytes
PoE-ominaisuudet
- PoE-standardit: IEEE 802.3at Power over Ethernet Plus / PSE
- Yhteensopiva 802.3af Power over Ethernetin kanssa
- PoE Power Supply Type: End-span
- PoE-virran lähtö per portti:
- IEEE 802.3af: 48V~51V DC, maks. 15.4W
- IEEE 802.3at: 52V~54V DC, maks. 36W
- PoE Power Budget:
- 48V syöttöjännitteellä: 125W maksimissaan
- 52–54V syöttöjännitteellä: 240W maksimissaan
- Enimmäismäärä tuettuja PD-luokkia:
- Class 2, 3 ja 4: 8 laitetta
PoE-hallintaominaisuudet
- Laiteaktiivisuuden tarkistus
- PoE-tehon kierrätys: Kyllä, päivittäin tai ennalta määritetyn aikataulun mukaan
- PoE-aikataulu: 4 erillistä aikatauluprofiilia
- PoE-laajennustila: Jopa 160-200 metriä
Layer 2 -ominaisuudet
QoS (Quality of Service)
- Liikenteen luokittelu, tiukka priorisointi ja WRR
- 8-tason prioriteetti
- Portin numero, 802.1p prioriteetti, DSCP/TOS
Turvallisuusominaisuudet
Hallinta
- Hallintaliitännät: Konsoli, Telnet, verkkoselain, SNMP v1, v2c
- Suojatut hallintaliitännät: SSHv2, TLS v1.2, SNMP v3
- Järjestelmän hallinta: Laiteohjelmiston päivitys HTTPn kautta, etähälytystuki, etäloki
Ympäristövaatimukset
- Käyttölämpötila: -40 ~ 75 °C
- Käyttökosteus: 5 ~ 95 % (ei tiivistyvä)
Säädöstenmukaisuus ja testaukset
- Säädöstenmukaisuus: FCC Part 15 Class A, CE
- Vakaustestaus:
- IEC60068-2-32 (Vapaa pudotus)
- IEC60068-2-27 (Isku)
- IEC60068-2-6 (Värinä)
