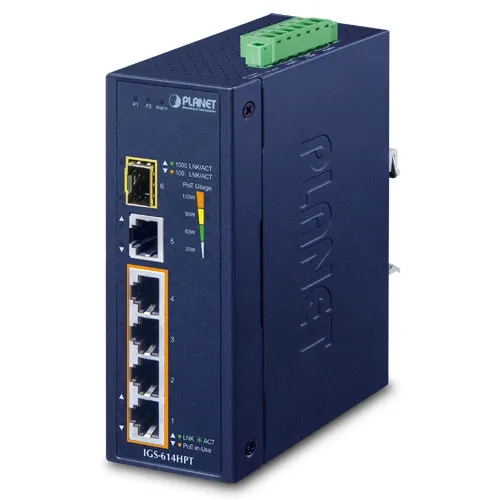

PLANET IGS-614HPT - Ethernet-kytkin Teollinen 4-Porttinen 10/100/1000T 802.3at PoE + 1-Porttinen 10/100/1000T + 1-Porttinen 100/1000X SFP Gigabit

PLANET IGS-614HPT Ethernet-kytkin Teollinen 4-porttinen 10/100/1000 802.3at, PoE+, SFP

Tekniset tiedot

• Kupariportit: 5 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X -porttia
• PoE Injector -portit: 4 porttia, joissa 802.3at PoE+ -toiminto (Portit 1–4)
• SFP-paikat: 1 x 1000BASE-SX/LX/BX SFP -liitäntä (yhteensopiva 100BASE-FX SFP
  kanssa)
• Liitin: Irrotettava 6-napainen riviliitin
  • Pin 1/2: Power 1
  • Pin 3/4: Hälytys
  • Pin 5/6: Power 2
• Virrankulutus:
  • Järjestelmä: Max. 5.94 wattia / 20 BTU @ 54V DC
  • Täysi PoE-kuorma: Max. 139 wattia / 474 BTU
• Virransyöttö: 12~54V DC, max. 7A
  • Redundanttivirta käänteisen polariteetin suojauksella
• Kotelon materiaali: IP40 metallikotelo
• Asennus: DIN-kiskokiinnitys ja seinäkiinnitys
• Mitat (L x S x K): 50 x 86,4 x 135 mm
• Paino: 623 g
• ESD-suojaus: 6KV

LED-merkkivalot

• Järjestelmä ja virta:
  • Vihreä: DC Power
  • Vihreä: DC Power 2
  • Punainen: Power Alarm
• PoE-portit (Portit 1-4):
  • Vihreä: LNK/ACT (10/100/1000 Mbps)
  • Keltainen: PoE-In-Use
• 10/100/1000T-kupariportit (Portti 5):
  • Vihreä: 1000 LNK/ACT
  • Keltainen: 10/100 LNK/ACT
• SFP-liitäntä (Portti 6):
  • Vihreä: 1000 LNK/ACT
  • Keltainen: 100 LNK/ACT
• PoE-tehon käyttö (W):
  • Merkkivalot (Matala → Korkea): 30W, 60W, 90W ja 120W (Keltainen)

Kytkentäominaisuudet

• Kytkentäarkkitehtuuri: Store-and-Forward
• Kytkentäkangas: 12Gbps
• Läpäisy: 8,93 Mpps @ 64 tavua
• Osoitetaulu: 2K merkintää
• Puskurimuisti: 4Mbit on-chip -muistipuskuri
• Jumbo-kehys: 9K tavua
• Virranhallinta:
  • Puoliduplex: Back pressure
  • Täysduplex: IEEE 802.3x pause frame

PoE-ominaisuudet

• PoE-standardi: IEEE 802.3at Power over Ethernet Plus/PSE
• PoE-syöttötyyppi: End-span
• Virransyöttönapojen määrittely: 1/2(+) ja 3/6(-)
• PoE-teholähtö:
  • Per portti: 54V DC, max. 36W
• PoE-tehobudjetti (max.):
  • 60W @ 12V DC
  • 90W @ 24V DC
  • 120W @ 48-54V DC

PoE-kapasiteetti

• Maksimi PD-laitteet (Class 2, Class 3 ja Class 4):
  • 4 PD-laitetta (Class 2, 3 ja 4)

Yhteensopivuus ja standardit

• Säädöstenmukaisuus: FCC Part 15 Class A, CE
• Testaus:
  • IEC 60068-2-32 (vapaa pudotus)
  • IEC 60068-2-27 (isku)
  • IEC 60068-2-6 (värinä)
• Standardit:
  • IEEE 802.3 Ethernet
  • IEEE 802.3u Fast Ethernet
  • IEEE 802.3ab Gigabit Ethernet
  • IEEE 802.3z Gigabit SX/LX
  • IEEE 802.3x Full-Duplex Flow Control
  • IEEE 802.3az Energy Efficient Ethernet (EEE)
  • IEEE 802.3at Power over Ethernet Plus
  • IEEE 802.3af Power over Ethernet
  • IEEE 802.1p Class of Service

Ympäristövaatimukset

• Käyttölämpötila: -40 ~ 75 °C
• Käyttökosteus: 5 ~ 90% (ei tiivistyvä)
