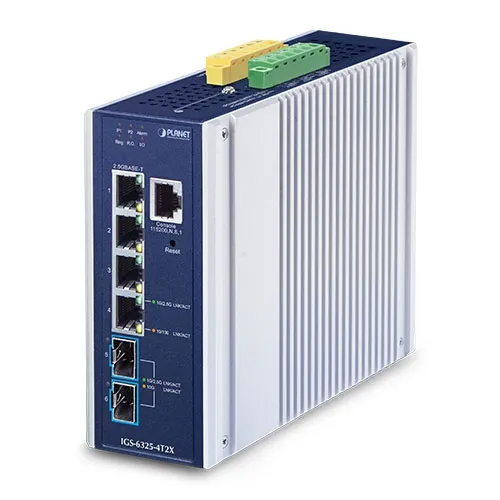

PLANET IGS-6325-4T2X - Ethernet-kytkin Teollinen Layer 3 4-porttinen 2.5GBASE-T

PLANET IGS-6325-4T2X Teollinen Ethernet-kytkin Layer 3 4-porttinen 2.5GBASE-T

Kupariliitännät

• 4 x 2.5GBASE-T RJ45 -porttia, automaattinen nopeusneuvottelu (2.5G/1G/100/10Mbps)

SFP+ -portit

• 2 x 10GBASE-SR/LR SFP+ -paikkaa
• Taaksepäin yhteensopiva 1000BASE-SX/LX/BX ja 2500BASE-X SFP -lähettimien kanssa

Konsoli

• 1 x RJ45-RS232-sarjaportti (115200, 8, N, 1)

Painikkeet

• Reset-painike:
  • < 5 s: Järjestelmän uudelleenkäynnistys
  • 5 s: Tehdasasetusten palautus

Liittimet

• Irrotettava 6-napainen liitin virransyötölle:
  • Nasta 1/2: Power 1
  • Nasta 3/4: Hälytys
  • Nasta 5/6: Power 2
• Irrotettava 6-napainen liitin DI/DO-käyttöliittymälle:
  • Nasta 1/2: DI 1 & 2
  • Nasta 3/4: DO 1 & 2
  • Nasta 5/6: GND

Hälytys

• 1 releen lähtö virhehälytykselle, releen virrankesto: 1A @ 24VDC

Digitaaliset Tulo- ja Lähtöliitännät

• 2 digitaalituloa (DI):
  • Taso 0: -24V ~ 2.1V
  • Taso 1: 2.1V ~ 24V
  • Maks. tulovirta: 10mA
• 2 digitaalilähtöä (DO):
  • Avoin kollektorilähtö 24V DC, 100mA max.

Kotelo

• IP30-luokan alumiinikotelo

Asennus

• DIN-kisko tai seinäasennus

Muisti

• SDRAM: 512 MB
• Flash-muisti: 64 MB

Mitat

• 60 x 135 x 135 mm

Paino

• 1129g

Virransyöttövaatimukset

• DC 9~48V, maks. 3A
• AC 24V, maks. 1.5A

Virrankulutus

• DC-syöttö:
  • Järjestelmä käynnissä: maks. 9.1 W
  • Täysi kuormitus: maks. 22.5 W
• AC 24V-syöttö:
  • Järjestelmä käynnissä: maks. 8.9 W
  • Täysi kuormitus: maks. 21.6 W

Suojaus

• ESD: 6KVDC
• Ylijännitesuojaus: 6KVDC

LED-merkkivalot

• Järjestelmä:
  • Power 1 (Vihreä), Power 2 (Vihreä), Hälytys (Punainen), Ring (Vihreä), Ring Owner (Vihreä), DIDO (Punainen)
• 10/100/1G/2.5GBASE-T RJ45 Portit:
  • 1G/2.5G LNK/ACT (Vihreä)
  • 10/100 LNK/ACT (Oranssi)
• 1G/2.5G/10GBASE-X SFP+ Portit:
  • 1G/2.5G LNK/ACT (Vihreä)
  • 10G LNK/ACT (Oranssi)

Kytkinominaisuudet

• Switch Fabric: 60Gbps (ei-tukkiutuminen)
• Läpäisykyky: 44.462 Mpps @ 64B
• Osoitetaulukko: 8K MAC-osoitetta, automaattinen oppiminen ja vanhentaminen
• Jaettu tietopuskuri: 32 Mbits
• Jumbo Frame: 10Kbytes
• Virranhallinta: IEEE 802.3x pause frame, Back Pressure puoliduplexilla

L3-ominaisuudet

• IP-liittymät: Max. 32 VLAN-liittymää
• Reititystaulu: Max. 32 staattista reititystaulua
• Protokollat: IPv4 RIPv2, IPv4 OSPFv2, IPv6 OSPFv3

L2-ominaisuudet

• VLAN: IEEE 802.1Q, 802.1ad Q-in-Q, max. 4K VLAN-ryhmää
• Link Aggregation: IEEE 802.3ad LACP, 3 ryhmää (6 porttia/ryhmä)
• Spanning Tree: IEEE 802.1D, IEEE 802.1w, IEEE 802.1s
• IGMP Snooping: IPv4 IGMP v1/v2/v3, max. 255 ryhmää
• MLD Snooping: IPv6 MLD v1/v2, max. 255 ryhmää

QoS-ominaisuudet

• 8 prioriteettitasoa
• Luokittelu: 802.1p, DSCP, VLAN tag, TOS, IP-portti
• Tukee WRR ja Strict Priority -tilaa

Turvaominaisuudet

• ACL: IP-pohjainen ACL/MAC-pohjainen ACL (512 merkintää)
• Port Security:
  • IP Source Guard (512 merkintää)
  • DAI (1K merkintää)
• Tunnistus: IEEE 802.1X, RADIUS/TACACS+

Hallinta

• Rajapinnat: Konsoli, Telnet, Web, SNMP v1/v2c
• Suojatut rajapinnat: SSHv2, TLSv1.2, SNMPv3

Ympäristöolosuhteet

• Käyttölämpötila: -40 ~ 75 °C
• Kosteus: 5 ~ 95% (ei-kondensoiva)

Standardit ja yhteensopivuus

• Sertifiointi: FCC Part 15 Class A, CE
• Yhteensopivat standardit:
  • IEEE 802.3, IEEE 802.3z, IEEE 802.3ae, IEEE 802.3bz
  • IEEE 802.3x, IEEE 802.3ad, IEEE 802.1D/w/s, IEEE 802.1p/Q
