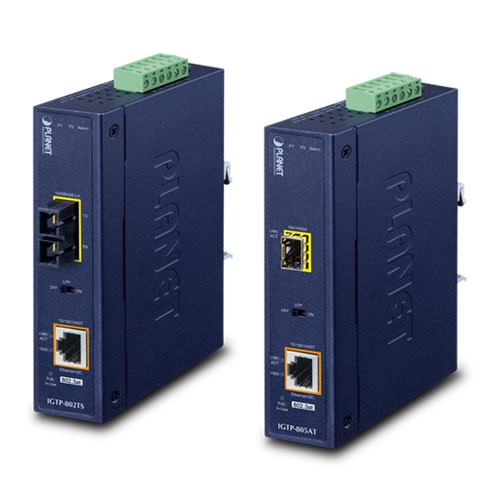

PLANET IGTP-805AT - Mediamuunnin 1000BASE-SX/LX 10/100/1000BASE-T 802.3at PoE+ Teollinen (mini-GBIC, SFP)

PLANET IGTP-805AT Mediamuunnin 1000BASE-SX/LX 10/100/1000BASE-T 802.3at PoE+ Teollinen (mini-GBIC, SFP)

Tekniset tiedot

• Kupariliitäntä: 1 x 10/100/1000BASE-T Ethernet TP -portti (enintään 100 m)
  • Automaattinen nopeuden ja MDI/MDI-X tunnistus, PoE-injektori
• Kuituliitäntä: 1000BASE-X SFP (LC) -portti
  • Kuitukaapeli ja maksimietäisyys riippuvat SFP-moduulista
Virransyöttö PoE
• PoE-standardit: IEEE 802.3af PoE, IEEE 802.3at PoE+
• PoE-lähtöteho: 52V DC, enintään 30W
• PoE-tyyppi: End-span
• Virransyöttö nastoilla: 1/2(+), 3/6(-)
• PoE-budjetti: 30W
Tekniset tiedot
• Nopeudet:
  • Kupari: 10/20Mbps (puoli/täysi duplex), 100/200Mbps (puoli/täysi duplex), 1000/2000Mbps (täysi duplex)
  • Kuitu: 200Mbps/2000Mbps (täysi duplex)
• Virranhallinta:
  • Puoliduplex: Takapaine
  • Täysiduplex: IEEE 802.3x pause frame
• Maksimikehyskoko: 9K
• LED-indikaattorit:
  • Järjestelmä: Power 1, Power 2 (vihreä), Hälytys (punainen)
  • Kuitu 1000BASE-X: LNK/ACT (vihreä)
  • Kupari 10/100/1000BASE-T: LNK/ACT, 1000 LNK/ACT (vihreä)
  • PoE: Power-in-use (oranssi)
• Kotelon koko: 135 x 87,8 x 32 mm
• Paino: 420 g
Virtalähde
• Syöttöjännite: 12 ~ 48V DC, 24V AC
• Virrankulutus:
  • Järjestelmä käynnissä:
    • AC 24V: 2.8W / 9.5BTU
    • DC 12V: 2.6W / 8.8BTU
    • DC 48V: 2.8W / 9.5BTU
  • Täyskuormitus:
    • AC 24V: 23.1W / 78BTU
    • DC 12V: 46.8W / 159BTU
    • DC 48V: 47W / 160BTU
DIP-kytkinasetukset
• OFF: LFP (Link Fault Passthrough) pois päältä
• ON: LFP ja FEF (Far End Fault) käytössä tietojen menetyksen estämiseksi
Mekaaniset tiedot
• Kotelon tyyppi: IP30 metallikotelo
• Asennus: DIN-kiskokiinnitys ja seinäkiinnitys
• ESD-suojaus: 6KV DC
• Hälytys:
  • Hälytysrele virhetilanteille
  • Releen maksimivirta: 1A @ DC 24V
Kaapelit
• 10/100/1000BASE-T:
  • 2-parinen UTP Cat. 3, 4, 5, 5e, 6 (enintään 100 m)
  • EIA/TIA-568 100-ohminen STP (enintään 100 m)
• 100BASE-FX/1000BASE-SX/LX:
  • Multi-mode: 50/125μm tai 62,5/125μm optinen kuitu
  • Single-mode: 9/125μm optinen kuitu
Yhteensopivuus
• Protokollat ja standardit:
  • IEEE 802.3 Ethernet
  • IEEE 802.3u Fast Ethernet
  • IEEE 802.3ab Gigabit Ethernet
  • IEEE 802.3z Gigabit Ethernet
  • IEEE 802.3x Täysduplex-virranhallinta
  • IEEE 802.3af PoE
  • IEEE 802.3at PoE+
  • IEEE 802.3az Energy Efficient Ethernet (EEE)
Sertifioinnit ja standardit
• Säädösten mukaisuus: FCC Part 15 Class A, CE
• Vakautustestit:
  • IEC60068-2-32 (vapaa pudotus)
  • IEC60068-2-27 (iskunkestävyys)
  • IEC60068-2-6 (värinätesti)
Käyttöympäristö
• Lämpötila:
  • Käyttö: -40 ~ 75 °C
• Ilmankosteus:
  • Käyttö: 5 ~ 90 % (ei kondensoiva)
