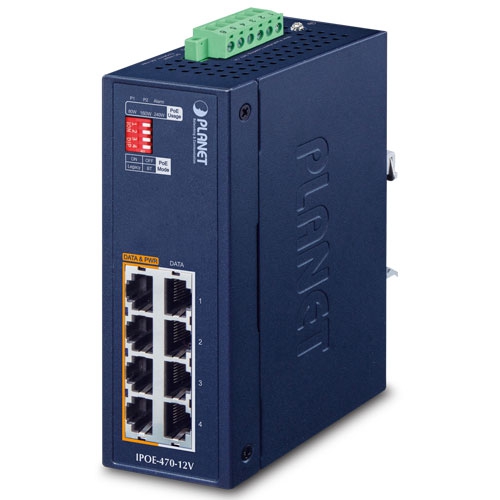

PLANET IPOE-470-12V - PoE-injektori IP30 teollinen 4-porttinen 10/100/1000T 95W 802.3bt PoE++ 12V tehostimella
PLANET IPOE-470-12V on 4-porttinen teollinen 802.3bt PoE++ -injektori, jossa on 240 W PoE-tehobudjetti. Se toimittaa jopa 95 W virtaa per portti ja siirtää dataa sekä virtaa samanaikaisesti etälaitteille Ethernet-kaapeleiden kautta.
Tekniset tiedot
Kupariliitännät:
- 4-parinen 10/100/1000/2500BASE-T RJ45
- Data input (Portit 1–4)
- Data + PoE output (Portit 1–4)
Liitin:
- Irrotettava 6-napainen liitin
- Napit 1 ja 2: Power 1
- Napit 5 ja 6: Power 2
- Napit 3 ja 4: Hälytys
Tiedonsiirtonopeus:
Virtavaatimukset:
- 12~54V DC, redundant power with reverse polarity protection
Virrankulutus (täysi kuormitus)
Järjestelmä käynnissä:
- 12V DC: 3.21W / 10.9 BTU
- 54V DC: 4.75W / 16.2 BTU
Täysi kuormitus:
- 12V DC: 73W / 248.9 BTU
- 54V DC: 260.3W / 887.6 BTU
DIP-kytkinasetukset
- Per PoE-portti:
- OFF: BT – 802.3bt PoE++ 95W PoE-ulostulo
- ON: Legacy - 60W Ultra PoE-ulostulo
Mitat (L x S x K):
Paino:
Kotelointi:
Asennus:
- DIN-kisko- ja seinäasennussarja
LED-merkkivalot
Järjestelmä:
- Power 1 (Vihreä)
- Power 2 (Vihreä)
- Alarm (Punainen)
PoE-käyttö:
- 80W/160W/240W (Meripihkanvärinen)
802.3bt PoE++ Portti:
- PoE-in-use x 1 (Meripihkanvärinen)
Suojaus
- ESD-suojaus: 6KV
- Ylijännitesuojaus: 6KV
Verkkokaapeli
- Kierretty parikaapeli, jopa 100 m (328 ft)
- 10BASE-T: 4-parinen UTP Cat. 3, 4, 5, 5e, 6
- 100BASE-TX: 4-parinen UTP Cat. 5, 5e, 6
- 1000BASE-T: 4-parinen UTP Cat. 5e, 6
Power over Ethernet (PoE)
PoE-standardit:
- IEEE 802.3bt PoE++ (4-parinen Type 4 PSE)
- Yhteensopiva taaksepäin IEEE 802.3at PoE+ PSEkanssa
PoE-tehonsyöttötyypit:
- 802.3bt PoE++ / Legacy End-span + Mid-span
- 802.3at PoE+ End-span / Mid-span
Tehon pinniasettelu:
- Pair 1 End-span: 1/2(-), 3/6(+)
- Pair 2 Mid-span: 4/5(+), 7/8(-)
- 802.3bt/Legacy: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
PoE-tehon ulostulo:
- Maks. 95W 802.3bt PoE++ PD -laitteille
- Maks. 60W Legacy PD -laitteille
- Maks. 36W 802.3at PoE+ PD -laitteille
PoE-virtabudjetti (maks.):
- 60W @ 12V-23V DC syöttö
- 120W @ 24V-47V DC syöttö
- 240W @ 48V-54V DC syöttö
Tuettujen laitteiden määrä:
Standardien vaatimustenmukaisuus
Säädöstenmukaisuus:
Stabiliteettitestaus:
- IEC 60068-2-32 (Vapaapudotus)
- IEC 60068-2-27 (Isku)
- IEC 60068-2-6 (Värinä)
Yhteensopivat standardit:
- IEEE 802.3 Ethernet
- IEEE 802.3u Fast Ethernet
- IEEE 802.3ab Gigabit Ethernet
- IEEE 802.3at Power over Ethernet Plus
- IEEE 802.3bt Power over Ethernet Plus Plus
Ympäristöolosuhteet
- Käyttölämpötila: -40 ~ 75 °C
- Käyttökosteus: 5 ~ 90% (ei tiivistyvä)
