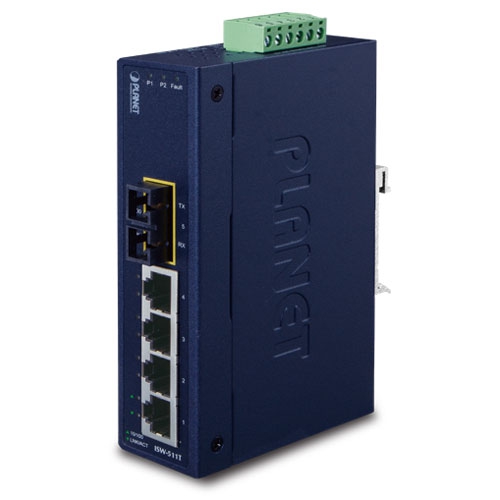

PLANET ISW-511TS15 Teollinen Ethernet-kytkin, 4-Porttinen, 10/100Base-TX, 1-porttinen 100Base-FX

Laitteiston tekniset tiedot

• 4 x 10/100Base-TX, automaattinen neuvottelu, auto-MDI / MDI-X

• 10Base-T: 2-parinen UTP Cat. 3, 4, 5 kaapeli (enintään 100 metriä)
• 100Base-TX: 2-parinen UTP Cat. 5 kaapeli (enintään 100 metriä)

• 1 x 100Base-FX

• 9/125μm kuitu

• Yksimuoto (Single-mode)

• 15 km

• 1310nm

• Max. 0dBm, Min. -20dBm

• -32dBm

• 0dBm

Fyysiset tiedot

• Mitat (L x S x K): 135 x 87.8 x 32 mm
• Paino: 436g
• Virtavaatimukset: 12~48V DC
• Redundanssi: Käänteinen napaisuus suojaus
• Virrankulutus / Lämmönhukka: 13.7 wattia / 46 BTU
• Asennus: DIN-kiskokiinnike ja seinäkiinnitys

Hälytysjärjestelmä

• Yksi relelähtö virtakatkoksia varten
• Hälytysreleen virrankantokyky: 1A @ DC 24V

Kytkimen tekniset tiedot

• Käsittelytapa: Store-and-Forward
• Osoitetaulu: 2K merkintää
• Puskuri: 1Mbit
• Virtausohjaus: Takapainetekniikka puolidupleksissa, IEEE 802.3x -pysäytyskehys täydellä dupleksilla
• Kytkentäkapasiteetti: 1Gbps
• Läpäisykyky: 0.74 Mpps @ 64 tavua

Standardit ja vaatimustenmukaisuus

• Yhteensopivat standardit:
  • IEEE 802.3 Ethernet, 10Base-T
  • IEEE 802.3u Fast Ethernet, 100Base-TX, 100Base-FX
  • IEEE 802.3x täydellisen dupleksin virtausohjaus
• Käyttölämpötila:
  • Lämpötila: -40~75 °C
• • Käyttökosteus (ei tiivistyvä): 5~90%

Säädöstenmukaisuus

• FCC Part 15 Class A
• CE

Kestävyystestit

• Pudotustesti: IEC60068-2-32
• Iskutesti: IEC60068-2-27
• Tärinätesti: IEC60068-2-6
