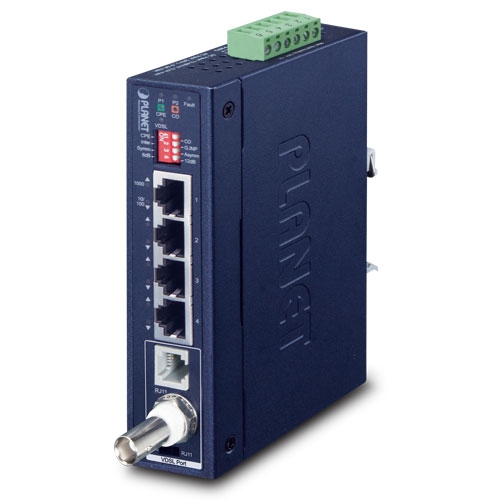

PLANET IVC-234GT Ethernet-laajennin teollinen 1-Porttinen BNC/RJ11, 4-porttinen Gigabit RJ45
Teollinen IVC-234GT laajennin täyttää pitkien etäisyyksien ja nopeampien Ethernet-yhteyksien tarpeet koaksiaali- tai 2-johdin UTP-sovelluksissa. Siinä on yksi BNC-portti ja yksi RJ11-portti pitkän matkan yhteyksiä varten VDSL2-tekniikalla ja neljä 10/100/1000BASE-T RJ45 Ethernet-porttia. Kapea metallikotelo tekee laitteen sijoittamisesta kätevää. IVC-234GT toimii hyvin yleisessä koaksiaali- tai RJ11-verkossa, ja se tarjoaa erinomaisen kaistanleveyden, jopa 300 Mbps:n duplex-tiedonsiirtonopeuden enintään 1,2 km:n etäisyydelle.
Laitteiston tekniset tiedot
Kupariliitännät:
- 4 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X -porttia
VDSL BNC-liitin:
- 1 x BNC-naarasliitin Ethernet over Coaxial -portille
Kaapelointi:
- Koaksiaalikaapeli: 75 ohmia
- RG-6/U-kaapeli, alle 12Ω/1000 ft
- RG-59/U-kaapeli, alle 30Ω/1000 ft
Maksimietäisyys:
- Enintään 1,2 km (3,937 ft) tiedonsiirrossa
VDSL RJ11-liitin:
- 1 x VDSL2/ADSL2+ RJ11-naarasliitin
Puhelinjohtovaatimus:
- Kierretty parikaapeli (AWG-24 tai parempi), enintään 1,2 km (3,937 ft)
DIP-kytkimet ja toiminnallisuus:
- DIP-1: Valitse CO- tai CPE-tila
- DIP-2: Valitse G.INP- tai Interleaved-tila
- DIP-3: Valitse kaistaprofiili (epäsymmetrinen tai symmetrinen)
- DIP-4: Valitse SNR 12dB tai 8dB
LED-merkkivalot
- Virtalähteet 1/2: Vihreä
- Virhe: Punainen
- 1000BASE-T LNK/ACT: Vihreä
- 10/100BASE-TX LNK/ACT: Vihreä
- VDSL: Vihreä
- CO-tila: Vihreä
- CPE-tila: Vihreä
ESD-suojaus:
Kotelo:
Asennus:
- DIN-kiskokiinnike tai seinäkiinnitys
Mitat (L x S x K):
Paino:
Virtavaatimukset
- DC-syöttö: Kaksoisvirta 12~48V DC, 0,4A maks.
- 24V AC
Virrankulutus:
Suorituskyky
Ylä-/alavirran suorituskykytiedot (RJ11-kaapeli):
- 200M: 143Mbps/148Mbps (symmetrinen)
- 400M: 118Mbps/119Mbps (symmetrinen)
- 600M: 71Mbps/75Mbps (symmetrinen)
- 800M: 49Mbps/36Mbps (symmetrinen)
- 1000M: 21Mbps/25Mbps (symmetrinen)
- 1200M: 16Mbps/24Mbps (symmetrinen)
Ylä-/alavirran suorituskykytiedot (koaksiaalikaapeli):
- 200M: 131Mbps/148Mbps (symmetrinen)
- 400M: 93Mbps/118Mbps (symmetrinen)
- 600M: 77Mbps/66Mbps (symmetrinen)
- 800M: 44Mbps/30Mbps (symmetrinen)
- 1000M: 20Mbps/25Mbps (symmetrinen)
- 1200M: 13Mbps/27Mbps (symmetrinen)
Kytkimen tekniset tiedot
- Käsittelytapa: Store-and-Forward
- Osoitetaulu: 2K merkintää
- Virtausohjaus: Takapainetekniikka puolidupleksissa, IEEE 802.3x -pysäytyskehys täydellä dupleksilla
- Jumbo-pakettikoko: 9K tavua
Järjestelmän vaatimustenmukaisuus
VDSL-yhteensopivuus:
- ITU-T G.993.1 VDSL
- ITU-T G.997.1
- ITU-T G.993.2 VDSL2 (Profiilit 17a/30a)
- ITU-T G.993.5 G.Vectoring
- ITU-T G.998
- G.INP
ADSL-yhteensopivuus:
- Tukee ADSL2/2+-standardia
- ITU G.992.3 G.dmt.bis
- ITU G.992.5 G.dmt.bisplus
- Tiedonsiirtonopeus: Jopa 24Mbps
Yhteensopivat standardit
- IEEE 802.3 Ethernet
- IEEE 802.3u Fast Ethernet
- IEEE 802.3ab Gigabit Ethernet
- ITU-T G.993.1 VDSL
- ITU-T G.997.1
- ITU-T G.993.2 VDSL2 (Profile 17a/30a Support)
- ITU-T G.993.5 G.Vectoring ja G.INP
- ITU-T G.998
Säädöstenmukaisuus
Ympäristöolosuhteet
- Käyttölämpötila: -40~75 °C
- Kosteus: 5~95% (ei tiivistyvä)
