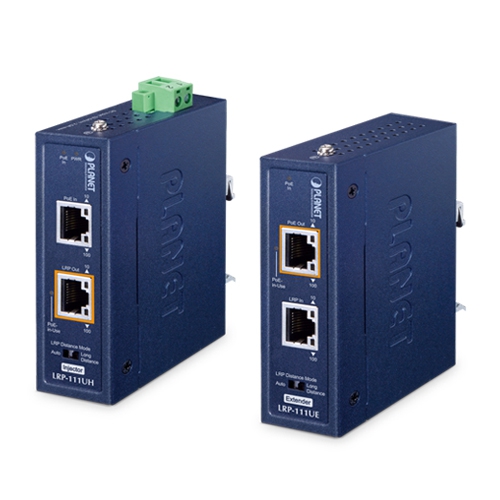

PLANET LRP-111U-KIT Teollinen PoE-laajennin 1-porttinen 10/100TX 802.3bt PoE UTP Long Reach PoE Kit
PLANET LRP-111U-KIT on teollisuuskäyttöön tarkoitettu PoE UTP-laajennin, joka siirtää dataa ja virtaa jopa 800 metrin etäisyydelle. Se sopii IP-kameroille, langattomille Access Point -laitteille ja kulunvalvontajärjestelmiin. Helppo plug-and-play-asennus toimii laajalla lämpötila-alueella.
Laitteiston tekniset tiedot
Ethernet-liitäntä:
Power over Ethernet -standardi:
LRP-111UH:
- IEEE 802.3bt PoE PD (Powered Device)
LRP-111UE:
- IEEE 802.3bt PoE PSE (Power Source Equipment)
PoE-syöttöjännite:
- 52~54V DC, tukee sekä mid-span että end-span syöttöä
PoE-ulostulo (LRP-111UE):
- 54V DC, 1.1A max, PoE-budjetti enintään 60 wattia
PoE-tila:
- End-span + Mid-span, RJ45 Pin 1/2(-), 3/6(+), 4/5(+), 7/8(-)
Tiedonsiirtonopeus:
Kaapelointi:
- Cat5e tai parempi UTP-kaapeli
Maksimietäisyys (Ethernet):
Maksimikehyskoko:
Long Reach PoE -liitäntä
LRP-111UH:
- 1 x 10/100Mbps RJ45-liitäntä, Long Reach PoE over UTP PSE
LRP-111UE:
- 1 x 10/100Mbps RJ45-liitäntä, Long Reach PoE over UTP PD
Kaapelointi:
- Cat5e tai parempi UTP-kaapeli
Maksimietäisyys:
- Enintään 500 m (100 Mbps)
- Enintään 800 m (10 Mbps)
Tehon pinniasettelu:
- Pin 1, 2, 4, 5 VCC+
- Pin 3, 6, 7, 8 VCC-
Suorituskyky
PoE-lähtöteho LRP-111UE:
100 m (100 Mbps):
- Max. 66.74W (PoE++ syöttö LRP-111UH)
200 m (100 Mbps):
300 m (100 Mbps):
400 m (100 Mbps):
500 m (100 Mbps):
600 m (10 Mbps):
700 m (10 Mbps):
800 m (10 Mbps):
DIP-kytkinasetukset
Auto-tila:
- Automaattinen neuvottelu, enintään 100 Mbps ja 500 metrin kaapelietäisyys
Pitkän matkan tila:
- 10 Mbps tiedonsiirtonopeus, tukee enintään 800 metrin kaapelietäisyyttä
Virtavaatimukset ja kulutus
LRP-111UH:
- Max. 3 wattia (järjestelmä päällä)
- Max. 98 wattia (Ethernet + PoE täysi kuormitus)
LRP-111UE:
- Max. 4 wattia (järjestelmä päällä)
- Max. 98 wattia (Ethernet + PoE täysi kuormitus)
Mitat (L x S x K):
Paino:
- LRP-111UH: 240g
- LRP-111UE: 238g
Kotelo:
- IP30 metallikotelo, kompakti koko
Asennus:
- DIN-kiskokiinnitys tai seinäkiinnityskorvat
ESD-suojaus:
LED-merkkivalot
LRP-111UH:
- 5 x LED
- PWR, PoE In, PoE In use, Lan Speed (10: Vihreä, 100: Keltainen), LRP Speed (10: Vihreä, 100: Keltainen)
LRP-111UE:
- 4 x LED
- PoE In, PoE In use, Lan Speed (10: Vihreä, 100: Keltainen), LRP Speed (10: Vihreä, 100: Keltainen)
Standardit ja vaatimustenmukaisuus
Ympäristöolosuhteet
- Käyttölämpötila: -40 ~ 75 °C
- Käyttökosteus: 5 ~ 90% (ei tiivistyvä)
Huomio: Kaapeloinnin laatu vaikuttaa LRP-111U-KIT
nopeuteen ja suorituskykyyn.
