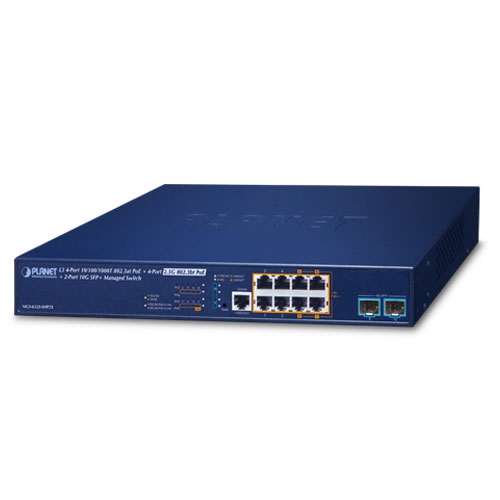

PLANET MGS-6320-8HP2X Hallittu Ethernet-kytkin L3 8-Porttinen PoE, 2-Porttinen SFP+
PLANET MGS-6320-8HP2X on Layer 3 -hallittu multigigabit-kytkin, joka tukee 2,5 Gbps nopeutta ja 802.3bt PoE++ -toimintoa. Se sopii laitteille, kuten Wi-Fi 6 Access Point ja NAS-laitteille, ja siinä on 240 W PoE-tehobudjetti. Kytkimessä on 8 kupariporttia (4 x PoE+ ja 4 x PoE++) sekä 2 1G/2.5G/10G SFP+-kuituporttia, mikä mahdollistaa joustavan verkon laajennuksen ja seuraavan sukupolven IoT- ja langattomien verkkojen tuen.
Laitteiston tekniset tiedot
Kupariliitännät:
- Portit 1-4: 4 x 10/100/1000BASE-T RJ45, auto-MDI/MDI-X
- Portit 5-8: 4 x 10/100/1000/2500BASE-T RJ45, auto-MDI/MDI-X
SFP/mini-GBIC Paikat:
- 2 x 1G/2.5G/10GBASE-X SFP liitäntää (Portit 9-10)
PoE-injektoriliitännät:
- Portit 1-4: 4 porttia 802.3at/af PoE-injektoritoiminnolla
- Portit 5-8: 4 porttia 802.3bt/at/af PoE-injektoritoiminnolla
Konsoliliitäntä:
- 1 x RJ45-sarjaportti (115200, 8, N, 1)
Palautuspainike:
- < 5 sekuntia: Järjestelmän uudelleenkäynnistys
- 5 sekuntia: Tehdasasetusten palautus
RAM:
Flash-muisti:
Mitat (L x S x K):
- 330.2 x 200 x 44 mm, 1U korkeus
Paino:
Virtavaatimukset:
- 100 ~ 240V AC, 50/60Hz, 3A max.
Virrankulutus:
- Maks. 15.48W / 52.78BTU (virta päällä ilman yhteyttä)
- Maks. 281.6W / 960.25BTU (täysi kuormitus PoE+ -toiminnolla)
ESD-suojaus:
Ylijännitesuojaus:
LED-merkkivalot
Järjestelmä:
- PWR (Vihreä)
- SYS (Vihreä)
- R.O (Vihreä)
- Ring (Vihreä)
Per 10/100/1000BASE-T RJ45 -portti (Portit 1-4):
- 1000Mbps LNK/ACT (Vihreä)
- 10/100Mbps LNK/ACT (Meripihkanvärinen)
- 802.3at/af PoE-in-Use (Meripihkanvärinen)
Per 10/100/1000/2500BASE-T RJ45 -portti (Portit 5-8):
- 1000/2500Mbps LNK/ACT (Vihreä)
- 10/100Mbps LNK/ACT (Meripihkanvärinen)
- 802.3bt PoE-in-Use (Vihreä)
- 802.3at/af PoE-in-Use (Meripihkanvärinen)
Per 1G/2.5G/10G SFP-liitäntä (Portit 9-10):
- 1G/2.5G LNK/ACT (Vihreä)
- 10G LNK/ACT (Meripihkanvärinen)
Kytkentäominaisuudet
- Kytkentäarkkitehtuuri: Store-and-Forward
- Kytkentäkangas: 68 Gbps (non-blocking)
- Läpäisykyky: 50.59 Mpps @ 64 tavun paketti
- Osoitetaulu: 8K merkintää, automaattinen osoitteiden oppiminen ja vanhentuminen
- Jaettu tietopuskuri: 4.1 Mbits
- Flow Control: IEEE 802.3x pause frame täydessä kaksisuuntaisessa tilassa
- Jumbokehys: 10Kbytes
Power over Ethernet (PoE)
- PoE-standardi:
- Portit 1-4: IEEE 802.3at PoE+ PSE
- Portit 5-8: 802.3bt PoE++ PSE
- Yhteensopivuus:
- Takautuvasti yhteensopiva IEEE 802.3af/at PoE PSE kanssa
PoE-tehonsyöttötyypit:
- 802.3bt, UPOE/POH, End-span, Mid-span, Force
PoE-tehon ulostulo:
- Portit 5-8 (802.3bt Type-4 tila): maks. 90W
- UPoE-tila (Portit 5-8): maks. 95W
- End-span-tila: maks. 36W
- Mid-span-tila: maks. 36W
- Force-tila: maks. 60W
Pinniasettelu:
- 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
- UPOE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
- End-span: 1/2(-), 3/6(+)
- Mid-span: 4/5(+), 7/8(-)
PoE-virtabudjetti:
- 240W (maks.) @ 25°C
- 200W (maks.) @ 50°C
Tuettujen laitteiden määrä:
- 802.3bt Type-4 PD: 2 laitetta
- 802.3bt Type-3 PD: 4 laitetta
- 802.3at Type-2 PD: 8 laitetta
PoE-hallintatoiminnot
- PoE-porttien tilan valvonta
- Kokonais-PoE-virtabudjetin hallinta
- Ylikuumenemissuoja
- PoE-käyttö- ja lämpötilakynnys
- PoE-laitteen etädiagnostiikka
- PoE-virran kierrätys (aikataulutettu)
Ympäristöolosuhteet
- Käyttölämpötila: 0 ~ 50 °C
- Käyttökosteus: 5 ~ 95% (ei tiivistyvä)
