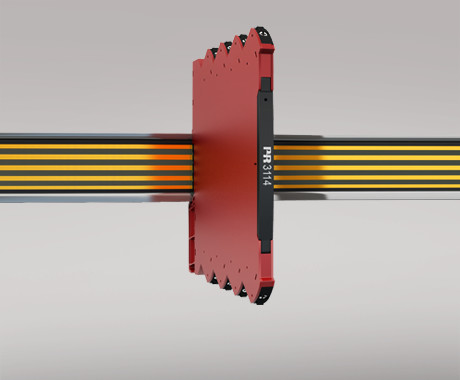

PR electronics 3114 Ohjelmoitava vahvistin
- RTD-, TE-, ohm-, potentiometri-, mA- ja V-tulo
- Kapea kotelo 6,1 mm
- 2-johdinpiirin syöttö > 15 V
- Virta- ja jännitelähdöt
- Voidaan syöttää erikseen tai asentaa PR9400 Power Rail -tehonsyöttökiskoon
Sovellukset
- Lineaarisoitu, elektroninen lämpötilanmittaus RTD- tai TC-anturilla.
- Lineaarisen vastusmuutoksen mittaus analogiseksi virta-/jännitevakioviestiksi esim. solenoideista ja läppäventtiileistä tai lineaariliikkeeseen liitetyistä potentiometreistä.
- Virtalähde ja signaalierotin 2-johdin lähettimillä.
- Prosessinohjaus vakio analogisella lähdöllä.
- Analogisten signaalien galvaaninen erotus ja kelluvien signaalien mittaus.
Tekniset ominaisuudet
- Etulevyn vihreä LED-valo osoittaa normaalin toiminnan ja vian.
- Jatkuva kriittisten tallennettujen tietojen tarkistus turvallisuussyistä.
- 2,5 kVAC, 3-suuntainen galvaaninen erotus.
Ohjelmointi
- Konfigurointi, seuranta ja diagnostiikka PR 4500 irrotettavien kommunikaatioyhteyksien avulla PR 4590 ConfigMate -laitteen kautta. Koska 3114 on suunniteltu elektronisilla kytkimillä, DIP-kytkinten asettaminen ei ole tarpeen.
- Kaikki ohjelmointi voidaan suojata salasanalla.
- Vieritysohje 7:llä kielellä.
Asennus
- Yksiköt voidaan asentaa vierekkäin, vaakasuoraan ja pystysuoraan, vaatimatta ilmarakoa vakioon DIN-kiskoon, jopa 70°C ympäristölämpötilaan.
- Yksiköt voidaan toimittaa erikseen tai asentaa PR 9400 virtakiskolle.
- Kapea 6.1 mm runko mahdollistaa jopa 163 yksikön metriä kohden.
Ympäristöolosuhteet
- Käyttölämpötila: -25°C - +70°C
- Kalibrointilämpötila: 20...28°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
- Suojausluokka: IP20
- Asennusluokka: Likaantumisaste 2 & mittaus- / ylijänniteluokka II
Mekaaniset tiedot
- Mitat (KxLxS): 113 x 6,1 x 115 mm
- Paino: n. 70 g
- DIN-kiskotyyppi: DIN EN 60715/35 mm
- Johdon koko: 0,13...2,5 mm² / AWG 26...12 säikeistetty johdin
- Ruuviliitoksen vääntömomentti: 0,5 Nm
- Värähtely: IEC 60068-2-6
Yleiset tiedot
- Virtalähde: 16,8...31,2 VDC
- Sulake: 400 mA SB / 250 VAC
- Maksimiteho: ≤ 1,2 W
- Maksimivirtaustehon hajoaminen: 0,65 W
- eristysjännite, testaus / toiminta: 2,5 kVAC / 300 VAC (vahvistettu)
- Vyöhyke 2 / Div. 2: 250 VAC
Vasteaika:
- Lämpötila-anturi (0...90%, 100...10%): ≤ 1 s
- mA / V-tulo (0...90%, 100...10%): ≤ 400 ms
- Signaali / kohinasuhde: Vähintään 60 dB (0...100 kHz)
- Signaalidynamiikka, tulo: 24 bittiä
- Signaalidynamiikka, lähtö: 16 bittiä
- Ohjelmointi: ConfigMate 4590
- Tarkkuus: Parempi kuin 0,1% valitusta alueesta
- EMC-immuniteetin vaikutus: < ±0,5% jännitteestä
- Laajennettu EMC-immuniteetti: NAMUR NE21, A-kriteeri, räjähdys: < ±1% jännitteestä
Syöttö
RTD-tulo:
- RTD-tyyppi: Pt10/20/50/100/200/250/300/Pt400/500/1000; Ni50/100/120/1000
- Kaapelin resistanssi per johto: 50 Ω (enintään)
- Anturivirta: nimellinen. 0,2 mA
- Anturikaapelin resistanssin vaikutus (3-/4-johdin): < 0,002 Ω / Ω
- Anturivirheen havaitseminen: Kyllä
- Oikosulkuvirheen havaitseminen: < 15 Ω
- Lineaarisen resistanssin tulo:
- Lineaarinen resistanssi min...max: 0 Ω...10000 Ω
Potentiometrin tulo:
- Potentiometrin min...max: 10 Ω...100 kΩ
TC-tulo:
- Termopari tyyppi: B, E, J, K, L, N, R, S, T, U, W3, W5, LR
- CJC sisäisen anturin kautta: ±(2,0°C + 0,4°C * Δt)
- Anturivirheen havaitseminen: Kyllä
- Anturivirhevirta: Havaittaessa / muuten: nimellinen 2 μA / 0 μA
Virtatulo:
- Mittausalue: 0...23 mA
- Ohjelmoitavat mittausalueet: 0...20 ja 4...20 mA
- Sisääntuloresistanssi: nimellinen 20 Ω + PTC 50 Ω
Jännitetulo:
- Mittausalue: 0...12 VDC
- Ohjelmoitavat mittausalueet: 0/0.2...1, 0/1...5, 0/2...10 VDC
- Sisääntulon resistanssi: nimellinen 10 MΩ
- 2-lankaisen lähettimen syöttö: > 15 V / 20 mA
Lähtö
Virtalähtö
- Signaalialue: 0...23 mA
- Ohjelmoitavat signaalialueet: 0...20/4...20/20...0/20...4 mA
- Kuorma (virran lähtö): ≤ 600 Ω
- Kuorman stabiliteetti: ≤ 0,01% jännitteestä / 100 Ω
- Anturivirheen osoitus: 0 / 3,5 / 23 mA / ei mitään
- NAMUR NE43 Ylä- ja alamäki: 23 mA / 3,5 mA
- Virran rajoitus: ≤ 28 mA
Jännitelähtö
- Signaalialue: 0...10 VDC
- Ohjelmoitavat signaalialueet: 0/0.2...1; 0/1...5 ; 0/2...10; 1...0.2/0; 5...1/0; 10...2/0 V
- Kuorma (jännitteen lähtö): ≥ 10 kΩ
Ex-merkintä
- ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- FM, US: Cl. I, Div. 2, Gr. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4
- FM, CA: Cl. I, Div. 2, Gr. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4
Yhteensopivuus standardien kanssa
- EMC: 2014/30/EU & UK SI 2016/1091
- LVD: 2014/35/EU & UK SI 2016/1101
- ATEX: 2014/34/EU & UK SI 2016/1107
- RoHS: 2011/65/EU & UK SI 2012/3032
- EAC: TR-CU 020/2011
- EAC Ex: TR-CU 012/2011
Hyväksynnät
- ATEX: KEMA 10ATEX0147 X
- IECEx: KEM 10.0068X
- UKEX: DEKRA 21UKEX0055X
- c FM us: FM17US0004X / FM17CA0003X
- c UL us, UL 61010-1: E314307
- CCC: 2020322310003554
- EAC Ex: RU C-DK.HA65.B.00355/19
- DNV Marine: TAA00001RW
Katso tarkat tekniset tiedot datalehdeltä.
