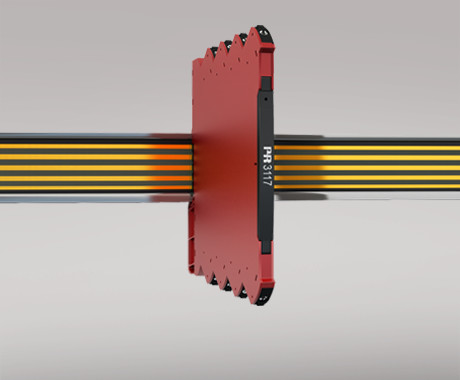

PR electronics 3117 Bipolaarituloinen galvaaninen erotin

• 3117 on eristävä muunnin, jota voidaan käyttää standardien bipolaaristen analogisten prosessisignaalien muuntamiseen unipolaariseksi analogiseksi signaaliksi.
• Laite tarjoaa 3-porttisen eristyksen ja tarjoaa suojauksen ylijännitteiltä sekä suojaa ohjausjärjestelmät transienteilta ja kohinalta.
• 3117 poistaa maasilmukat ja sitä voidaan käyttää kelluvien signaalien mittaamiseen.
• Asennus voidaan suorittaa turva-alueella tai vyöhykkeellä 2 ja luokan 1 Div 2 -alueella ja se on
• Hyväksytty merenkulkusovelluksiin.

• Joustava 24 VDC (±30%) syöttö virtakiskon tai liittimien kautta.
• Erinomainen muuntotarkkuus, parempi kuin 0,05% valitusta alueesta.
• Tulot ja lähdöt ovat kelluvia ja galvaanisesti erotettuja.
• Vihreä LED-valo edessä ilmaisee laitteen käyttötilan.
• Kaikki liittimet on suojattu ylijännitteiltä ja polariteettivirheiltä.
• NAMUR NE21 -suositusten mukaisesti 3117 varmistaa parhaan mittaus suorituskyvyn karuissa EMC-ympäristöissä.
• Korkea galvaaninen eristys 2.5 kVAC.
• Nopea syöttö-lähtö vasteaika < 7 ms / > 100 Hz – 10 Hz kaistanleveysvaimennus mahdollista DIP-kytkimen avulla.
• Erinomainen signaali-kohina-suhde > 60 dB.

• Nopea ja helppo konfigurointi tehdaskalibroiduilla mittausalueilla DIP-kytkimien avulla.
• Hyvin alhainen virrankulutus mahdollistaa DIN-kiskon asennuksen ilman ilmaraon tarvetta.

• Käyttölämpötila: -25°C to +70°C
• Kalibrointilämpötila: 20...28°C
• Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
• Suojaluokka: IP20

• Mitat (KxLxS): 113 x 6.1 x 115 mm
• Paino (noin): 70 g
• DIN-kiskotyyppi: DIN EN 60715/35 mm
• Johdon koko, liittimen liitin 1-4: 0.13...2.5 mm2 / AWG 26...12 monisäikeinen lanka
• Ruuviliittimen vääntömomentti: 0.5 Nm
• Värinä: IEC 60068-2-6
• 2...25 Hz: ±1.6 mm
• 25...100 Hz: ±4 g

• Syöttöjännite: 16.8...31.2 VDC
• Maksimi tarvittava teho: 0.80 W
• Maksimitehon hajonta: 0.43 W

• Testi / Toiminta: 2.5 kVAC / 300 VAC (vahvistettu)
• Vyöhyke 2 / Div. 2: 250 VAC

• (0...90%, 100...10%): < 7 ms tai < 44 ms
• MTBF, IEC 61709 (SN29500) mukaisesti: > 241 vuotta
• Signaali-kohina-suhde: Vähintään 60 dB (0...100 kHz)
• Signaali dynamiikka, syöttö: Analoginen signaaliketju
• Signaali dynamiikka, lähtö: Analoginen signaaliketju
• Ohjelmointi: DIP-kytkimet
• Katkaisutaajuus (3 dB): > 100 Hz tai 10 Hz (valittavissa DIP-kytkimen avulla)
• Tarkkuus: < ±0.05% valikoimasta
• Lämpötilakerroin: < ±0.01% valikoimasta / °C
• EMC-immuniteetti vaikutus: < ±0.5% valikoimasta

• Mittausalue: -23...+23 mA
• Ohjelmoitavat mittausalueet: ± 10 ja ± 20 mA
• Jännitehäviö: < 1 VDC @ 23 mA

• Signaalialue: 0...23 mA
• Ohjelmoitavat signaalialueet: 0 / 4...20 mA
• Kuormitus (@ virtalähtö): ≤ 600 Ω per kanava

• Signaalialue: 0...10 VDC
• Ohjelmoitavat signaalialueet: 0/1...5 ja 0/2...10 V
• Kuormitus (@ jännitelähtö): ≥ 10 kΩ

• ATEX: II 3 G Ex ec IIC T4 Gc
• IECEx: Ex ec IIC T4 Gc
• FM, US: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4
• FM, CA: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4
