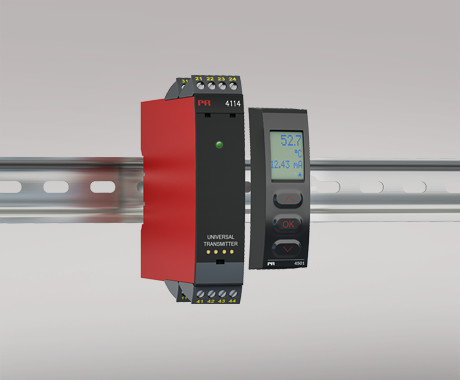

PR electronics 4114 Ohjelmoitava vahvistin
- RTD-, TE-, ohm-, potentiometri-, mA- ja V-tulo
- 2-johdinpiirin syöttö > 16 V
- FM-hyväksytty Div. 2 -tilan asennuksiin
- Virta- ja jännitelähdöt
- Universaali apujännite AC tai DC
Edistykselliset ominaisuudet:
- Ohjelmoitavissa irrotettavan näyttöruudun (PR 4500 -sarja) avulla.
- Prosessikalibrointi, signaalisimulaatio, salasanasuojaus, virheiden diagnosointi ja aputekstin saatavuus useilla kielillä.
Sovellus:
- Linearisoitu, elektroninen lämpötilan mittaus RTD- tai TE-anturilla.
- Lineaarisen resistanssin vaihtelun muuntaminen standardiksi analogiseksi virran / jännitteen signaaliksi, esim. solenoideista ja läppäventtiileistä tai lineaarisista liikkeistä kiinnitetyn potentiometrin kanssa.
- Virranlähtö ja signaali-erottimet 2-johdinlähetintä varten.
- Prosessin ohjaus standardin analogisen lähdön avulla.
- Analogisten signaalien galvaaninen erottelu ja kelluvien signaalien mittaus.
- PR4114 on suunniteltu tiukkojen turvavaatimusten mukaisesti ja on siksi sopiva käytettäväksi SIL 2 -asennuksissa.
- Soveltuu käytettäväksi järjestelmissä jopa suorituskykytasolla "d" ISO-13849 mukaisesti.
Tekniset ominaisuudet:
- Kun 4114 on käytössä PR 4500 -näyttösarjan kanssa, kaikki toimintaparametrit voidaan muuttaa sopimaan mihin tahansa sovellukseen.
- Vihreä/punainen LED-valo etulevyssä osoittaa normaalia toimintaa ja häiriöt.
- Jatkuva tärkeiden tallennettujen tietojen tarkistus turvallisuussyistä.
- 3-portainen 2.3 kVAC galvaaninen eristys.
Ympäristöolosuhteet:
- Käyttölämpötila: -20°C...+60°C
- Kalibrointilämpötila: 20...28°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoituva)
- Suojaluokka: IP20
Mekaaniset ominaisuudet:
- Mitat (KxLxS): 109 x 23.5 x 104 mm
- Paino (noin): 155 g
- Johdon koko: 0.13...2.08 mm2 AWG 26...14 juotettu lanka
- Ruuviliitinten kiristysmomentti: 0.5 Nm
- Värinä: IEC 60068-2-6
- 2...13.2 Hz: ±1 mm
- 13.2...100 Hz: ±0.7 g
Yleiset tekniset tiedot:
- Universaali Syöttöjännite: 21.6...253 VAC, 50...60 Hz tai 19.2...300 VDC
- Sulake: 400 mA SB / 250 VAC
- Maksimiteho: ≤ 2.0 W
- Tehohäviö: ≤ 2.0 W
Eristysjännite:
- Testi- / Käyttöeristysjännite: 2.3 kVAC / 250 VAC
Vasteaika:
- Lämpötilan sisääntulo (0...90%, 100...10%): ≤ 1 s
- mA / V sisääntulo (0...90%, 100...10%): ≤ 400 ms
Lisäjännite:
- 2-johdin syöttö (napa 44...43): 25...16 VDC / 0...20 mA
Tuloarvot
Vastusanturitulo:
- RTD-tyyppi: Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100
- Johdon resistanssi per johdin: 50 Ω (enintään)
- Anturin virta: Nom. 0.2 mA
- Johdon resistanssin vaikutus (3-/4-johdin): < 0.002 Ω / Ω
- Anturin virheiden havaitseminen: Kyllä
- Oikosulkujen havaitseminen: < 15 Ω
Lineaarinen vastustulo:
- Lineaarinen vastus min...max: 0 Ω...10000 Ω
Potentiometrintulo:
- Potentiometrin min...max: 10 Ω...100 kΩ
Termoelementtitulo:
- Termoelementin tyyppi: B, E, J, K, L, N, R, S, T, U, W3, W5, LR
- Kylmän liitoksen kompensaatio (CJC) ulkoisen anturin kanssa 5910: 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C
- CJC sisäänrakennetun anturin avulla: ±(2.0°C + 0.4°C * Δt)
- Anturin virheiden havaitseminen: Kyllä
- Anturivirhevirran määritelmä: Havaittaessa / muuten: Nom. 2 μA / 0 μA
Virtatulo:
- Mittausalue: 0...23 mA
- Ohjelmoitavat mittausalueet: 0...20 ja 4...20 mA
- Tulovastus: Nom. 20 Ω + PTC 50 Ω
- Sensorivirheiden havaitseminen: Silmukan katkeaminen 4...20 mA: Kyllä
Jännitetulo:
- Mittausalue: 0...12 VDC
- Ohjelmoitavat mittausalueet: 0/0.2...1; 0/1...5 ; 0/2...10; 1...0.2/0; 5...1/0; 10...2/0 V
- Tulovastus: Nom. 10 MΩ
Lähtöarvot
Virranlähtö:
- Signaalialue: 0...23 mA
- Ohjelmoitavat signaalialueet: 0...20/4...20/20...0/20...4 mA
- Kuorma (virranlähdössä): ≤ 800 Ω
- Kuorman vakaus: ≤ 0.01% koko skaalasta / 100 Ω
- Anturivirheilmoitus: 0 / 3.5 / 23 mA / ei mitään
- NAMUR NE43 Ylöspäin/Alaspäin: 23 mA / 3.5 mA
- Lähtörajoitus, 4...20 ja 20...4 mA signaaleissa: 3.8...20.5 mA
- Lähtörajoitus, 0...20 ja 20...0 mA signaaleissa: 0...20.5 mA
- Virran rajoitus: ≤ 28 mA
Jännitelähtö:
- Signaalialue: 0...10 VDC
- Ohjelmoitavat signaalialueet: 0/0.2...1; 0/1...5 ; 0/2...10; 1...0.2/0; 5...1/0; 10...2/0 V
- Kuorma (jännitelähdössä): ≥ 500 kΩ
Huomioitu valvontaviranomaisvaatimukset:
- EMC: 2014/30/EU & UK SI 2016/1091
- LVD: 2014/35/EU & UK SI 2016/1101
- RoHS: 2011/65/EU & UK SI 2012/3032
- EAC: TR-CU 020/2011
- EAC LVD: TR-CU 004/2011
Hyväksynnät:
- c UL us, UL 508: E231911
- FM: 3025177
- DNV Marine: TAA0000101
- EU RO MR Tyyppihyväksyntä: MRA000000Z
- SIL: Laitteisto arvioitu SIL-sovelluksiin
Katso tarkat tekniset tiedot datalehdeltä.
