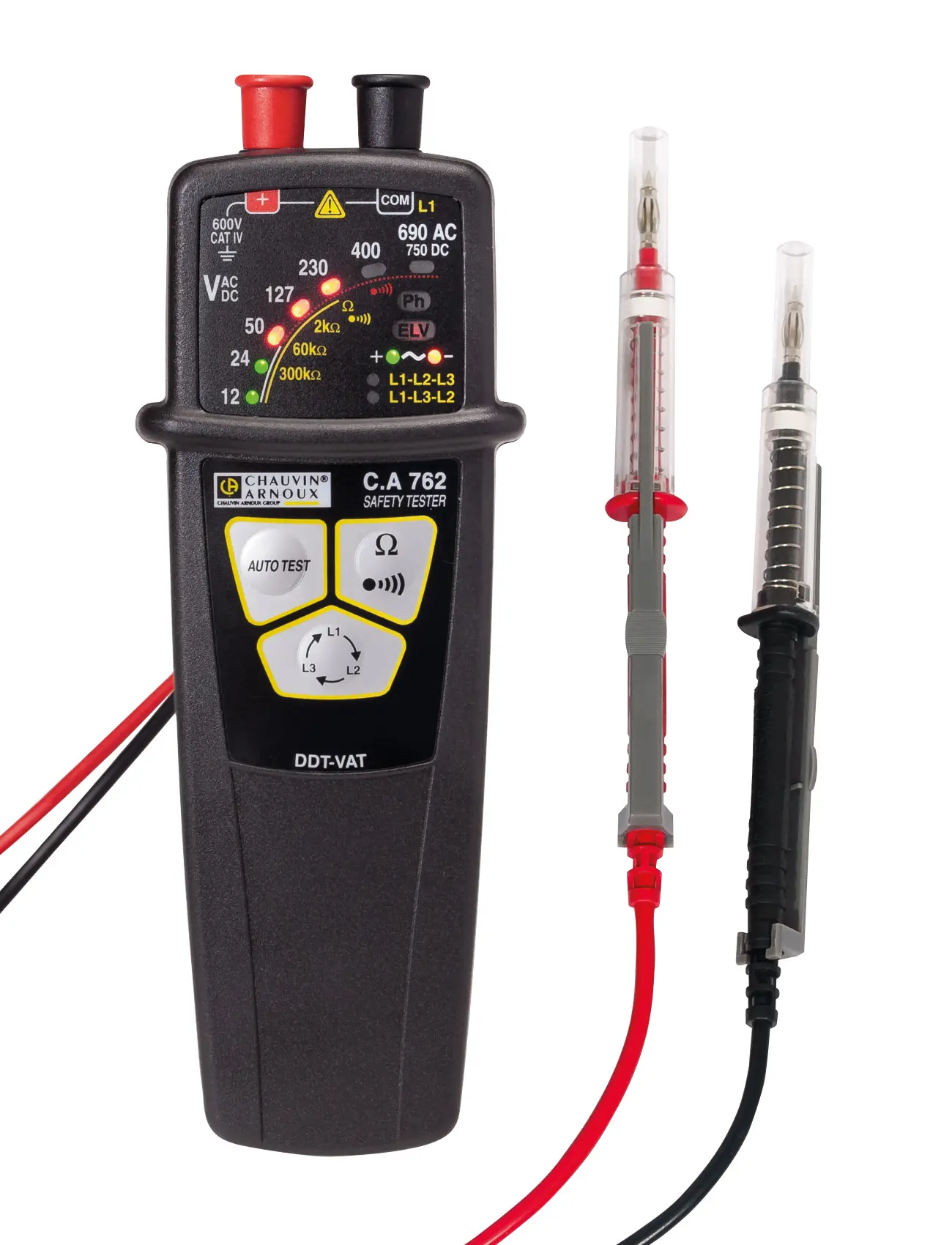

Chauvin-Arnoux CA 762 Jännitteenkoetin 12-690V AC/DC
CA742- ja CA762-jännitteenkoettimilla voidaan varmistaa, että sähköasennus on jännitteetön ennen sähkötöiden aloittamista. Tämä tarkistus tulee suorittaa IEC 61243-3 Ed. 2 -standardin vaatimusten mukaisesti.
- Täysin integroitu automaattitestaus
- Jännitetestaus jopa 690 VAC (16 2/3 Hz - 800 Hz) / 750 VDC
- Yksinapainen vaihetestaus
- Vaihejärjestyksen testaus 400 Hz:iin asti
- Jatkuvuustestaus
- Vaihdettavat mittapäät
Tekniset tiedot
Jännitteen tunnistus
- Mittausalue: 12 V – 690 V AC / 12 V – 750 V DC
- Taajuusalue: Tasavirta, 16 2/3 Hz – 800 Hz
- Tulon impedanssi: > 400 kΩ
- Enimmäishuippuvirta: 3,5 mA RMS
- Napaisuuden ilmaisin: Kyllä
- Vaarallisen jännitteen ilmaisin: Punainen ELV-merkkivalo ilmoittaa, kun jännite ylittää SELV-turvarajan. Mitä nopeammin valo vilkkuu, sitä korkeampi jännite.
Vaihe / nolla -tunnistus
- Toimii jännitteillä yli 50 V (45–65 Hz)
- Toimii jännitteillä yli 150 V (16 2/3 – 45 Hz)
Jatkuvuuden testaus (piirin eheys)
- Laukaisukynnys: 100 Ω (tyypillinen), 150 Ω (maksimi)
- Laajennettu jatkuvuustesti: 2 kΩ, 60 kΩ, 300 kΩ
- Testivirta: ≤ 1 mA
- Avoimen piirin jännite: ≤ 3,3 V
- Summeri: Ajoittainen äänimerkki havaitessa jännitteen, jatkuva äänimerkki jatkuvuuden havaitsemiseksi
Vaihejärjestyksen tunnistus
Kotelointi
- Kotelon tiiveysluokitus: IP65
- Mittapäät: IP2X (IPX2-luokitus malleissa CA742 IPX2 ja CA762 IPX2)
Käyttöolosuhteet
- Käyttölämpötila: –15 °C – +45 °C
- Ilmankosteus: 20 % RH – 95 % RH
Virtalähde
- 2 x 1,5 V (AAA / LR3)
- Paristojen kesto: noin 7 000 mittausta (10 s/mittaus)
Mitat ja paino
- Mitat: 163 x 64 x 40 mm
- Paino: 210 g
Sähköturvallisuus ja standardit
- IEC 61010, 600 V CAT IV
- IEC 61243-3 (jännitteentunnistimet ja -poissaolotesterit)
- IEC 61326-1 (sähkömagneettinen yhteensopivuus teollisuusympäristössä)
Katso tarkat tekniset tiedot datalehdeltä.
