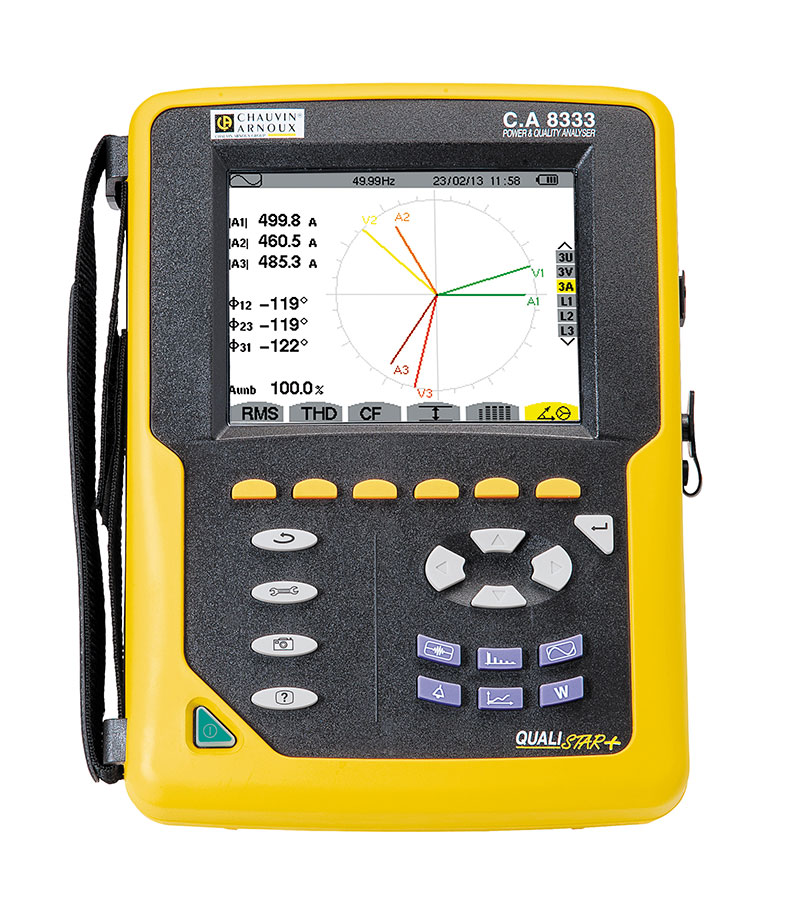

Chauvin-Arnoux CA8333 3-vaihe energia-analysaattori ohjelmistolla
CA833X 3-vaihe energia-analysaattorit soveltuu energia- ja tehoarvojen, transienttien tai hälytysten mittaamiseen sähkönjakeluverkossa. Se käy sähkönlaadun analysointiin ja 1- ja 3-vaihemittauksiin. Erilaisten virtapihtien käyttö mahdollistaa erittäin laajan mittausalueen. Kaikkien virtapihtien tunnistus tapahtuu automaattisesti ja niitä voidaan käyttää ristiin.
Sisäänrakennettu muisti mahdollistaa tapahtumien tallentamisen aina neljästä tunnista jopa useampaan viikkoon. Mukana tuleva DataView-ohjelmisto mahdollistaa tallennettujen mittausarvojen sekä kuvankaappausten tarkastelun. Tiedostojen tarkastelu onnistuu myös Excelissä.
Käynnistysvirran mittaus (jopa neljän jakson ajan: virta, jännite ja taajuus); Transienttien havaitseminen (jopa 50:n transientin tallennus). Tallentaa kaikki suureet.
CA833X ominaisuudet
- Mittaa kaikki tarvittavat suureet täydellistä diagnoosia varten: jännite, virta ja tehoarvot
- Kaikki tarvittavat tehomittaukset energiatehokkuuden diagnoimiseksi
- 5 jännitetuloa ja 4 virtatuloa
- 10 minuutin käynnistysvirtamittaus
- Särötehon laskenta
Pakkauksen sisältö
- Qualistar+ -analysaattori
- MA193-virtapihdit
- Kantolaukku
- 5 x 3 m jännitejohdot (4 mm banaani)
- 5 kpl hauenleukoja
- Värimerkintäsetti (12 väriä)
- Näytön suojakalvo
- USB-kaapeli
- Laturi
- Käyttöturvallisuustiedote
- Käyttöohjeet
- Ohjelmisto (PC:lle)
Tekniset tiedot
- Kanavien määrä: 3U / 4I
- Tulojen määrä: 4V / 3I
- Jännite (TRMS AC+DC): 2 V ... 1000 V
- Jännitemuuntosuhde: jopa 500 kV
- Taajuus: 40 ... 69 Hz
- Tehoarvot: W, VA, var, VAD, PF, DPF, cos φ, tan φ
- Energia-arvot: Wh, varh, VAh, VADh
- Harmoniset yliaallot: kyllä
- Transientit: 50:een asti
- Käynnistysvirta: 4 jaksoa
- Epätasapaino: kyllä
- Tallennus min/max: kyllä, kaikilla parametreillä, max nopeudella, päivistä useaan viikkoon
- Hälytykset: 4000, 10 eri tyyppistä
- Piikkiarvo: kyllä
- Vektorikuvaaja: automaattinen
- Näyttö: ¼ VGA TFT-värinäyttö, 320 x 240
- Kuvankaappausten ja käyrämuotojen määrä: 12
- Sähköturvallisuus: IEC 61010 1000 V CAT III / 600 V CAT IV
- Suojaluokitus: IP53 / IK08
- Kielituki yli 27 eri kielelle
- USB-yhteys
- Akunkesto: jopa 13 tuntia
- Käyttöjännite: 9,6 V NiMH-akku tai verkkojännite
- Mitat: 240 x 180 x 55 mm
- Paino: 1.9 kg
Katso tarkat tekniset tiedot datalehdeltä.
