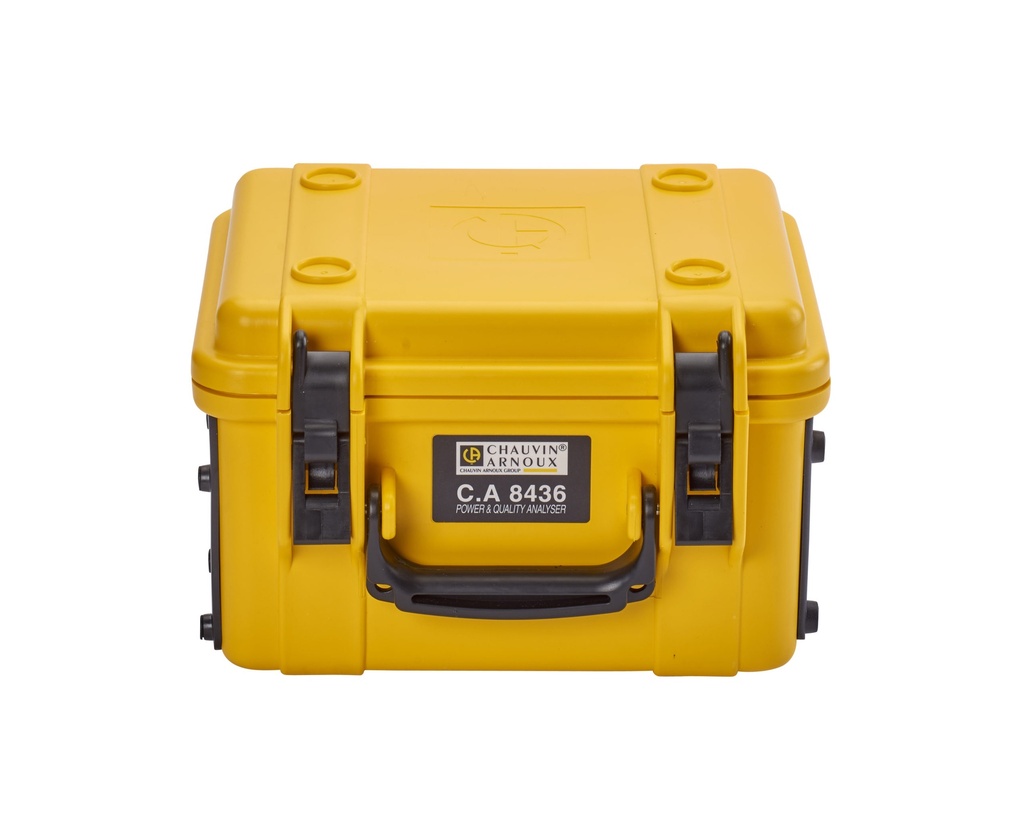

Chauvin-Arnoux CA8436 3-vaihe energia-analysaattori ohjelmistolla, IP67
CA8436 3-vaihe energia-analysaattorit soveltuu energia- ja tehoarvojen, transienttien tai hälytysten mittaamiseen sähkönjakeluverkossa. Se käy sähkönlaadun analysointiin ja 1- ja 3-vaihemittauksiin. Erilaisten virtapihtien käyttö mahdollistaa erittäin laajan mittausalueen. Kaikkien virtapihtien tunnistus tapahtuu automaattisesti ja niitä voidaan käyttää ristiin.
Sisäänrakennetun muuntajan ansiosta voidaan mitata jännitteitä alueella 50 mV…500 kV sekä virtoja alueella 10 mA…60 kA. Mittausarvot näkyvät suoraan laitteen näytöllä.
Käynnistysvirran mittaus (jopa 10 minuutin ajan: virta, jännite ja taajuus); Transienttien havaitseminen (jopa 210:n transientin tallennus).
Ominaisuudet
- Mittaa kaikki tarvittavat suureet täydellistä diagnoosia varten: jännite, virta ja tehoarvot
- Kaikki tarvittavat tehomittaukset energiatehokkuuden diagnoimiseksi
- 5 jännitetuloa ja 4 virtatuloa
- 10 minuutin käynnistysvirtamittaus
- Särötehon laskenta
Pakkauksen sisältö
- CA 8436 analysaattori
- USB-kaapeli

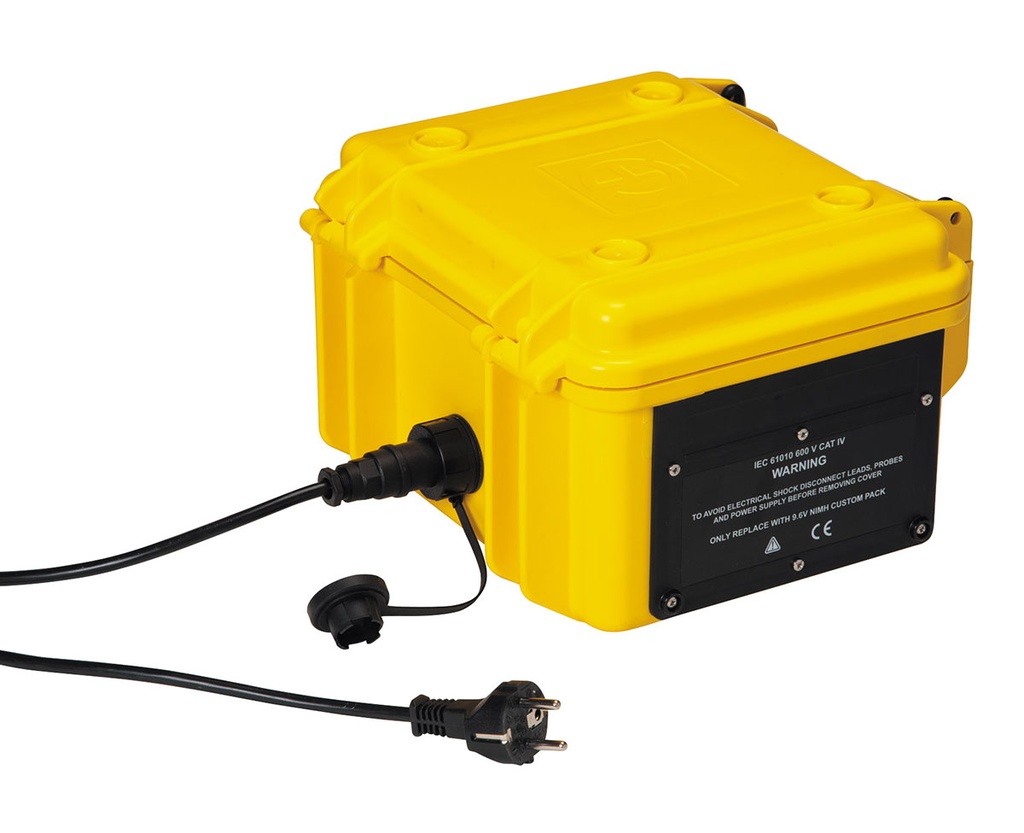

- IP67-syöttökaapeli
- 5 x 3 m IP67 BB196-jännitejohdot (4 mm banaani)
- 5 kpl lukittavaa hauenleukaa
- Värimerkintäsetti (12 väriä)
- Näytön suojakalvo
- Laturi
- Käyttöturvallisuustiedote
- Käyttöohjeet
- Ohjelmisto (PC:lle)
Tekniset tiedot
- Kanavien määrä: 4U / 4I
- Tulojen määrä: 5V / 4I
- Jännite (TRMS AC+DC): 2 V ... 1000 V
- Jännitemuuntosuhde: jopa 500 kV
- Taajuus: 40 ... 69 Hz
- Tehoarvot: W, VA, var, VAD, PF, DPF, cos φ, tan φ
- Energia-arvot: Wh, varh, VAh, VADh
- Harmoniset yliaallot: kyllä
- Transientit: 210:een asti
- Välkyntä: kyllä
- Käynnistysvirta: 10 minuuttia
- Epätasapaino: kyllä
- Tallennus min/max: kyllä, kaikilla parametreillä, max nopeudella, kahdesta viikoista useaan vuoteen
- Hälytykset: 10000, 40 eri tyyppistä
- Piikkiarvo: kyllä
- Vektorikuvaaja: automaattinen
- Näyttö: ¼ VGA TFT-värinäyttö, 320 x 240
- Kuvankaappausten ja käyrämuotojen määrä: 50
- Sähköturvallisuus: IEC 61010 1000 V CAT III / 600 V CAT IV
- Suojaluokitus: IP67
- Kielituki yli 27 eri kielelle
- USB-yhteys
- Akunkesto: jopa 13 tuntia
- Käyttöjännite: 9,6 V NiMH-akku tai verkkojännite
- Mitat: 270 x 250 x 180 mm
- Paino: 3.7 kg
Katso tarkat tekniset tiedot datalehdeltä.
