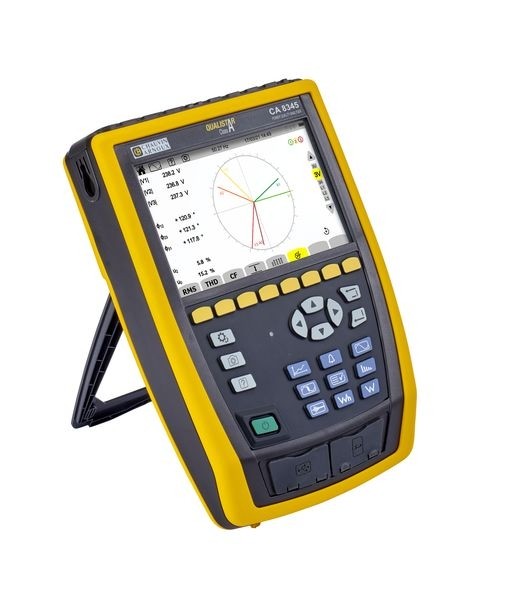

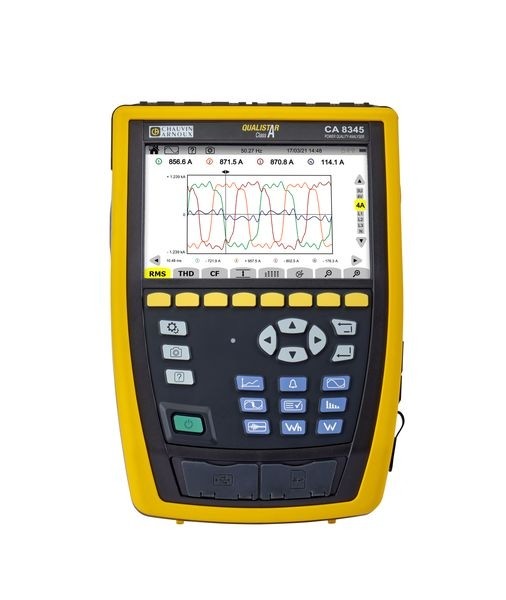

Chauvin-Arnoux CA8345 3-vaihe energia-analysaattori A-luokka
CA8345 A-luokan 3-vaihe energia-analysaattori näyttää jopa 10 täyttä käyräsykliä ja omaa automaattisen skaalaustoiminnon. Näytteenottonopeus on 25,6 kHz, eli 512 mittausta per jakso. Kaikki teho- ja energia-arvot sähköverkon analysointia varten suoritetaan IEEE1459-standardin mukaisesti. CA8345 mittaa jopa 2,5 µs:n transientteja ja 500 ns:n jännitepiikkejä jopa 12 kV asti. Laite ilmoittaa automaattisesti sähköpostitse mikäli se on kytkettynä verkkoon. Tämä toiminto on asetettavissa joko suoraan laitteelta tai PAT 3-ohjelmiston kautta.
CA8345 suorittaa mittauksia standardin 61000-4-30, luokka A ed 3:n mukaisesti ja omaa sisäänrakennetun GPS-toiminnon, joka toimii jopa 40 päivää ilman satelliittiyhteyttä. Väärinpäin kytketty virtapihti voidaan kääntää toisinpäin suoraan laitteelta. CA8345 mittaa jopa 63:een yliaaltoon saakka sekä epäharmonisia yliaaltoja.
Ominaisuudet
- Jännitteen laadun valvonta
- IEC 61000-4-30 Luokka A
- Monipuoliset kommunikointimahdollisuudet
- Qualistar-sarjaan kuuluvien laitteiden helppokäyttöisyys
- A-luokka soveltuu erityisesti teollisuuteen ja voimalaitoksille
Pakkauksen sisältö
- CA 8345 analysaattori
- 5 johtokelaa
- Kantolaukku
- USB A/B-kaapeli 1,8 m
- Monikielinen pikaopas
- Banaanijohto- ja hauenleukasetti (5 kpl)
- Värimerkintäsetti
- Varmennustodistus

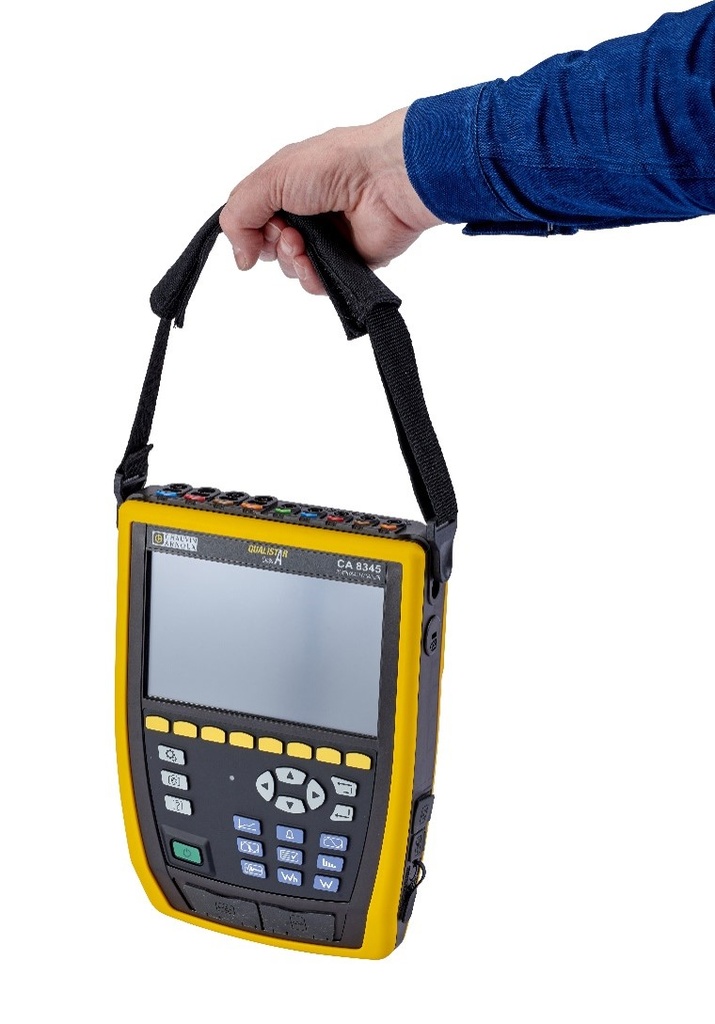

- Irrotettava rannehihna

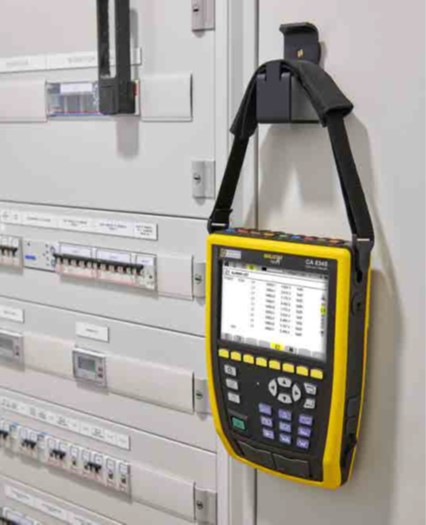

- Magneettinen koukku
- SD-muistikortti
- Käyttöturvallisuustiedote
Tekniset tiedot
- Tulot: eristetyt jännite/virta
- Jännite: 5 V ... 1000 Vac ja Voc
- IEC 61000-4-30 (Ed 3): Luokka A (täysin)
- Näyttö: 7" väri LCD kosketusnäyttö: 800 x 480 (WVGA)
- Kello / GPS: kyllä, sisäänrakennettu
- Reaaliaikainen tila: kyllä
- Näytteenottonopeus: jännite 400 kSps / Virta 200 kSps / Huippu 2 MSps Tehotila: kyllä
- Energiatila: kyllä
- Epätasapaino: yhdistelmä
- Harmoniset yliaallot: DC ... 63:nteen asti
- Epäharmoniset yliaallot: 0 ... 62:een asti
- Trenditallennus: > 900 parametria
- Hälytystila (tyyppiä / määrä): 52 / 20 000
- Verkon signaalijännitteen havaitsemistila: kyllä
- Käynnistysvirta (määrä): 100
- 2,5 µs transientit (määrä): ei maksimia (SD-kortti)
- Jännitepiikit: jopa 12 kV, näytteenotto joka 500 ns
- EN50160 seurantatila: PAT3-ohjelman avulla
- USB-kommunikointi: kyllä
- SD-kortti: kyllä
- Ethernet: kyllä
- Wifi: kyllä
- Verkkoselain: kyllä
- USB A-portti: kyllä
- Akku: Li-ion – 5800 Ah
- IEC 61010 turvallisuus: CAT IV 1000 V
- Kotelointi: IP54
- Käyttölämpötila: +0 ... +40 °C
- Ympäristövaatimukset: IEC 61557-12 & IEC 62586
- Mitat (H x L x D): 200x285x55 mm
- Paino: 1,9 kg
- Takuu: 3 vuotta
Katso tarkat tekniset tiedot datalehdeltä.
