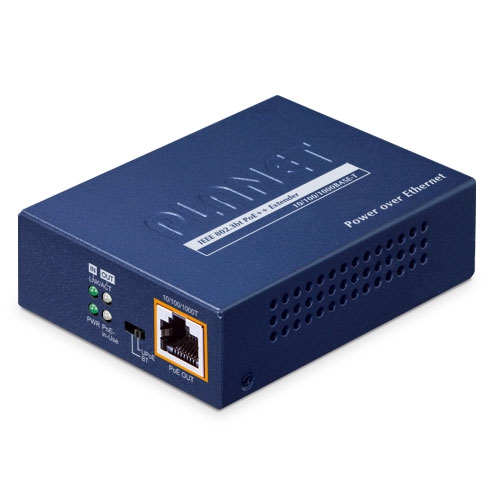

PLANET POE-E301 1-porttinen 802.3bt Gigabit PoE++ Laajennin
PLANET POE-E301 on yksinkertainen laajennin, joka pidentää sekä Gigabit Ethernet -datan että IEEE 802.3bt/802.3at/802.3af Power over Ethernet -virransiirtoetäisyyttä yli sataan metriin. Lähtöportti voi syöttää enintään 65 watin tehon, mikä tarjoaa yksinkertaisen ratkaisun verkkolaitteille ilman erillistä virta-adapteria. Useampi POE-E301 on mahdollista laittaa sarjaan jatkaen etäisyyttä maksimissaan 400 metriin asti.
Tekniset tiedot
Laitteisto-ominaisuudet
PoE IN
- 1 x 10/100/1000BASE-T Ethernet, IEEE 802.3bt/at/af PoE "Data + DC" sisään
- auto MDI/MDI-X, automaattinen neuvottelu, RJ45-liitin
PoE OUT
- 1 x 10/100/1000BASE-T Ethernet, IEEE 802.3bt/at/af PoE "Data + DC" ulos
- auto MDI/MDI-X, automaattinen neuvottelu, RJ45-liitin
DIP-kytkin
- PoE-virransyötön vaihtoehtojen (BT/UPOE) valinta
Mitat (L x S x K)
Paino
Virransyöttövaatimukset
- IEEE 802.3bt PoE++ yhteensopiva, jännite 52V–56V DC
- IEEE 802.3af PoE yhteensopiva, jännite 44V–56V DC
Virrankulutus
- 2,4 W (järjestelmän maksimi)
- PoE-lähtö maks. 60 W
Kotelo
Asennus
- Seinä- tai DIN-kiskokiinnitys
Suojaus
- ESD (Ethernet): 2KV
- Ylijännite (EFT virralle): 2KV
Verkkokaapeli
- 10BASE-T: 4-parinen UTP Cat. 5, enintään 100 m
- 100BASE-TX: 4-parinen UTP Cat. 5, enintään 100 m
- 1000BASE-T: 4-parinen UTP Cat. 5e, 6, enintään 100 m
- EIA/TIA-568 100-ohm STP 100 m
Kytkinominaisuudet
Siirtonopeus
Kytkinarkkitehtuuri
Kytkimen läpäisykyky
- 10 Mbps: 14880 pps @ 64 Bytes
- 100 Mbps: 148810 pps @ 64 Bytes
- 1000 Mbps: 1488000 pps @ 64 Bytes
Maksimi kehyskoko
Virranhallinta
- Back pressure puoli-dupleksille
- IEEE 802.3x pause frame koko-dupleksille
Power over Ethernet
PoE-standardi
PoE IN -portti:
- IEEE 802.3bt Power over Ethernet Plus end-span / mid-span PD, luokka 4 PD
PoE OUT -portti:
- IEEE 802.3bt Power over Ethernet Plus end-span PSE
- Taaksepäin yhteensopiva IEEE 802.3af/at Power over Ethernet -standardien kanssa
PoE-virtalähteen tyyppi
PoE-teho
PoE IN -portti:
- 50 ~ 56V DC, maks. 95 W PoE-syöttö
PoE OUT -portti:
- 55V DC, maks. 65 W PoE-budjetti
Maksimietäisyys
- 400 metriä ketjutettuna 3 yksikön sarjaan
Säädöstenmukaisuus
Standardien mukaisuus
- IEEE 802.3 10BASE-T Ethernet
- IEEE 802.3u 100BASE-TX Fast Ethernet
- IEEE 802.3ab 1000BASE-T Gigabit Ethernet
- IEEE 802.3af Power over Ethernet
- IEEE 802.3at Power over Ethernet Plus
- IEEE 802.3bt Power over Ethernet Plus Plus
- IEEE 802.3x Flow Control
- IEEE 802.3az Energy Efficient Ethernet (EEE)
Käyttöolosuhteet
- Lämpötila: -10 ~ 60 °C
- Suhteellinen kosteus: 5 ~ 95 % (ei kondensoituva)
