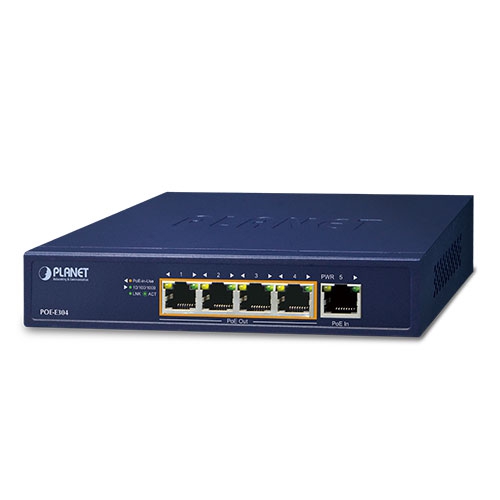

PLANET POE-E304 PoE-laajennin 1-porttinen 802.3bt PoE++ 4-porttiseen 802.3af/at Gigabit PoE
PLANET POE-E304 on 1-porttinen PoE++:n jatke 4-porttiseksi PoE-laajennukseksi, joka vastaanottaa 95W ja jakaa 65W neljälle laitteelle. Se pidentää Ethernet-datan ja PoE-virran siirtoa 200 metriin ilman lisäkaapelointia, mahdollistaen joustavat verkkosovellukset.
aitteiston tekniset tiedot
Verkkoliitännät:
PoE In:
- 1 x 10/100/1000BASE-T Ethernet, IEEE 802.3bt PoE++ “Data + DC” sisään
- Automaattinen MDI/MDI-X, auto-neuvottelu, RJ45-liitin
PoE Out:
- 4 x 10/100/1000BASE-T Ethernet, IEEE 802.3af/802.3at PoE “Data + DC” ulos
- Automaattinen MDI/MDI-X, auto-neuvottelu, RJ45-liitin
Tietojen siirtonopeus:
Kytkinarkkitehtuuri:
MAC-osoitetaulu:
Tiedonpuskuri:
Kytkinkapasiteetti:
Läpäisykyky:
- 7.44 Mpps @ 64-tavun paketti
Jumbo Frame -tuki:
Virtausohjaus:
- IEEE 802.3x pause frame täysdupleksissa
- Takapainetekniikka puolidupleksissa
LED-merkkivalot
PoE In -portti:
- 10/100/1000 LNK/ACT (vihreä)
PoE Out -portit (1–4):
- 10/100/1000 LNK/ACT (vihreä)
- PoE käytössä (oranssi)
- PWR (oranssi)
Suojaus
- ESD-suojaus: 4KV kosketus, 6KV ilma
- Ylijännitesuojaus: 4KV
Kotelo
- Materiaali: Metalli
- Asennus: Pöytäteline / Seinäkiinnitys
Mitat
- L x S x K: 168 x 93 x 32 mm
Paino
Virtavaatimukset
- PoE In: IEEE 802.3bt tai 4-parinen 802.3at PoE+ -yhteensopiva, jännitealue 50V-56V DC
- Ulkoinen DC: 50~56V DC
Virrankulutus
- 0.9W / 3.1BTU (Järjestelmä käynnissä)
- 74W / 252.4BTU (Täysi kuormitus PoE-toiminnolla)
Verkkokaapelit
- 10BASE-T: 4-parinen UTP Cat.5, enintään 100 m
- 100BASE-TX: 4-parinen UTP Cat.5, enintään 100 m
- 1000BASE-T: 4-parinen UTP Cat.5e, 6, enintään 100 m
- EIA/TIA-568 100-ohminen STP: enintään 100 m
Power over Ethernet (PoE)
PoE-standardit:
PoE In -portti:
- IEEE 802.3bt Power over Ethernet Plus Plus end-span ja mid-span PD, luokka 4
Per PoE Out -portti:
- IEEE 802.3at Power over Ethernet Plus end-span PSE
- IEEE 802.3af Power over Ethernet end-span PSE
PoE-teho:
PoE In -portti:
- 50~56V DC, max. 95 wattia sisään
Per PoE Out -portti:
- 50~55V DC, max. 32 wattia ulos
Pinniasettelu:
PoE In -portti:
- 1/2 (-), 3/6 (+); 4/5 (+), 7/8 (-)
Per PoE Out -portti:
- 1/2 (-), 3/6 (+), end-span (Type A)
PoE-tehobudjetti:
- 65W (max.) @ IEEE 802.3bt PoE++ Type 4 PSE-syöttö
- 32W (max.) @ IEEE 802.3at PoE+ syöttö
Standardien vaatimustenmukaisuus
Säädöstenmukaisuus:
Yhteensopivat standardit:
- IEEE 802.3 10BASE-T Ethernet
- IEEE 802.3u 100BASE-TX Fast Ethernet
- IEEE 802.3ab 1000BASE-T Gigabit Ethernet
- IEEE 802.3af Power over Ethernet
- IEEE 802.3at Power over Ethernet Plus
- IEEE 802.3bt Power over Ethernet Plus Plus
- IEEE 802.3x Flow Control
Ympäristöolosuhteet
- Käyttölämpötila: 0 ~ 50 °C
- Käytön suhteellinen kosteus: 5 ~ 95% (ei tiivistyvä)
