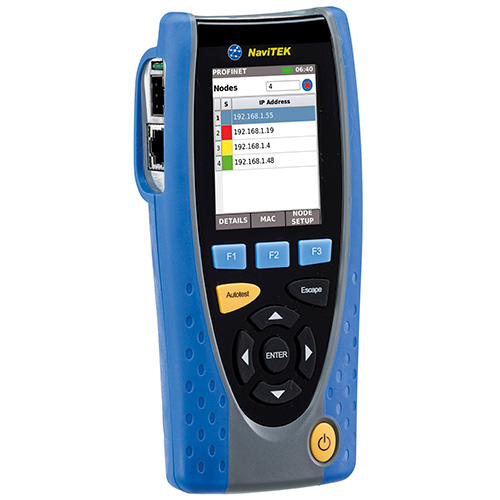

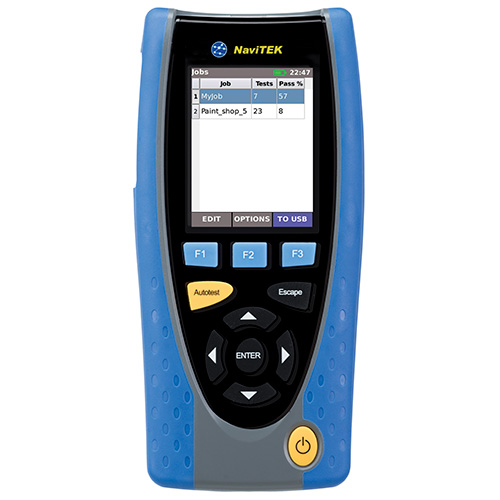

NaviTEK IE verkkotesteri PROFINET-verkkojen vianetsintään
NaviTEK IE on testeri, jota voidaan käyttää PROFINET teollisuus-Ethernet-verkkojen sekä Ethernet/IP-verkkojen käyttöönotossa, ylläpidossa ja vianetsinnässä. Verkon käyttökatkot johtuvat usein kaapelivioista. NaviTEK IE:n edistyneiden kaapelikarttojen avulla tarkastat PROFINET ja Ethernet/IP-verkkojen kaapeloinnit ja vähennät käyttökatkoja. Kun käytät NaviTEK IE:tä, et tarvitse erillistä PC:tä ja ohjelmistoa vianetsintään. Helppokäyttöinen järjestelmä paikantaa mahdolliset ongelmakohdat ennenkuin niistä tulee verkkovikoja. Autotest-painikkeen avulla löydät nopeasti ja helposti kaapeli-, verkko- ja laiteviat. Verkon käyttöönoton jälkeen saat NaviTEK IE:stä PDF-raportit suoraan jaettavaksi kollegoille ja asiakkaille käyttämällä ilmaista TREND Networks AnyWare™ mobiilisovellusta.
Ominaisuudet:
- M12 PROFINET-kaapelitestaus
- PROFINET-kuitukaapelitestaus
- Verkon health check -tarkistus
- Kytketyt laitteet on helppo paikantaa LED-valoilmaisimen avulla
- NETMAP compare – näyttää muutokset verkossa
- Mahdollisuus palauttaa tehdasasetukset
- Hälytys-toiminto kun vika löytyy
- Ammattimaiset teollisuus-Ethernet PDF-raportit
- Näyttää verkon konfiguroinnin - IPv4 / IPv6 -yhteensopiva
- Kaapelikartta näyttää virheelliset kytkennät, jaetut parit, avoimet piirit ja oikosulut
- Etäisyys avoimiin piireihin ja oikosulkuihin (TDR)
- PoE/PoE+-tunnistus ja kuormitustesti
- Äänigeneraattori kaapeleiden jäljitykseen
- Keskittimessä portin tunnistus vilkkuvalla valolla
- DHCP-asiakas
- Kytkimen tunnistus - 10/100/1000 Mb/s
- Käyttäjä voi itse vaihtaa RJ45-insertit
- Jopa 12 kaapelikartan tuki
- Taustavalaistu värinäyttö
- Autotest-painikkeella nopeat testaukset: Internet-yhteydet (Ping, DNS, Gateway, Traceroute) ja NetScan
- Verkon mittapään avulla tarkat portti- ja verkkotiedot jokaisesta laitteesta
- Porttitiedot käyttäen EDP/CDP/LLDP-protokollaa
- VLAN-tunnistus
- Verkkoliikenne pylväsdiagrammina

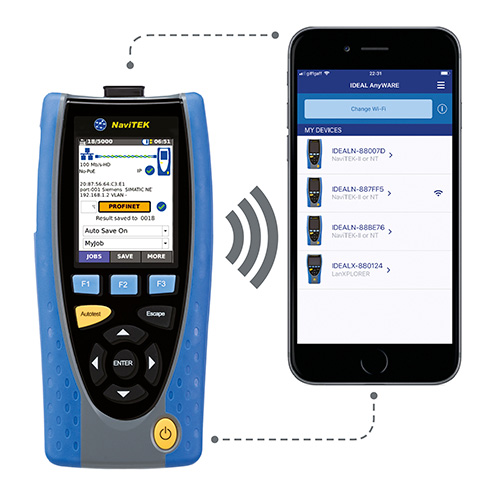

- Testiraportit (PDF tai CSV) suoraan laitteesta IDEAL AnyWARE-sovelluksen avulla
- Sisäänkirjautuminen käyttäen 802.1x-protokollaa
- Optinen käyttöliittymä, joka näyttää paljonko virtaa on jäljellä ja hyväksytty/hylätty-ilmoitus with supported SFP
- Silmukkatila kupari- kaapelikäyttöliittymien testaukseen
- Kosketusnäyttö
- Kustomoitavat kaapelikartat
Käyttökohteet:
- Kaapelivikojen paikannus kupari- ja kuitukaapeleissa.
- Verkkovikojen estäminen health check -ominaisuudella.
- Väärin konfiguroitujen laitteiden paikannus NetMAP-vertailutyökalun avulla.
- Luvattomasti kytkettyjen laitteiden paikannus.
Lähetys sisältää:
- 1 x NaviTEK IE testauslaite
- 1 x etäyksikkö nro 1
- 1 x ladattava virtamoduli
- 1 x virtalähde ja EU/UK/US-sovitin
- 2 x patch-kaapelit - 30 cm, Cat. 5e STP, USB Wi-Fi-adapteri
- 1 x pikaopas
- 1 x kantolaukku
- 2 x PROFINET RJ45 (m) - M12 (f) D-koodattu 1 m sovitinkaapeli (R151058)
Katso lisätietoja liitteestä ja alla olevalta videolta.
