Trend Networks R180000 - Tone & Probe kit kaapelijäljitin
Jäljitä kaikentyyppiset kuparikaapelit – jopa pitkien matkojen päästä.

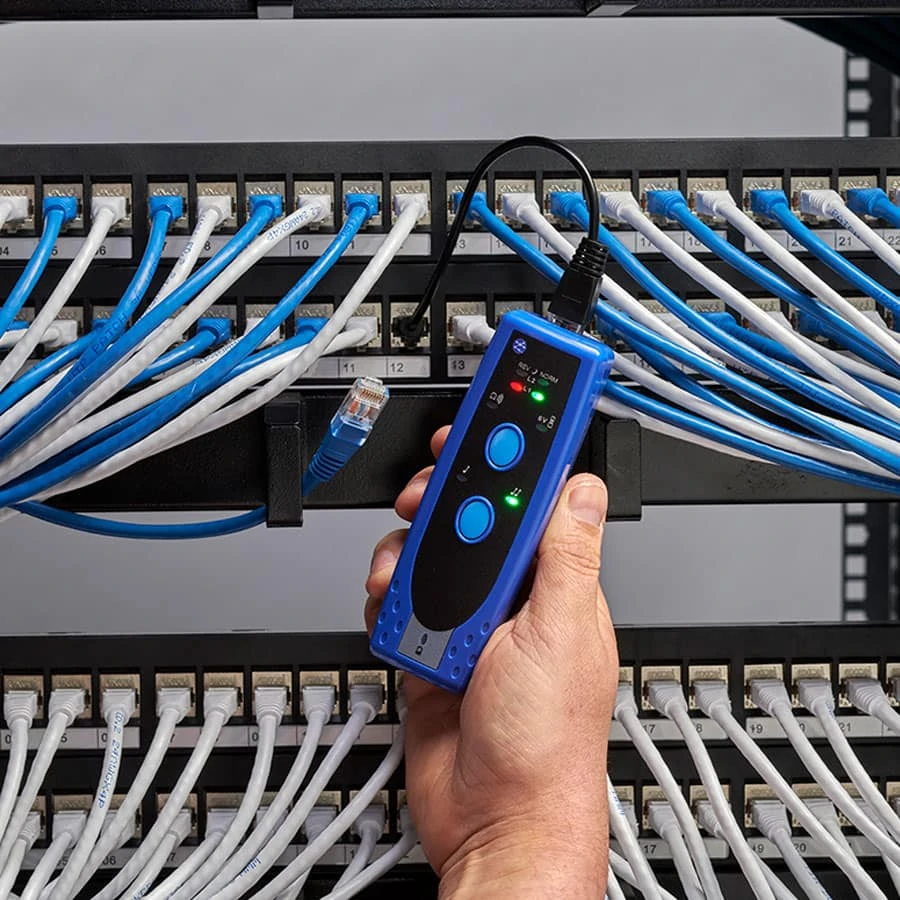

Äänigeneraattori
- Jäljitä pitkät kaapelit alan johtavan tehon avulla
- Ratkaise ongelmat nopeammin ulkoisten puhelinlaitteiden virransyötön ansiosta
- Tarkista kaapelien napaisuus ja jatkuvuus
- Helppo käyttää, ei vaadi koulutusta

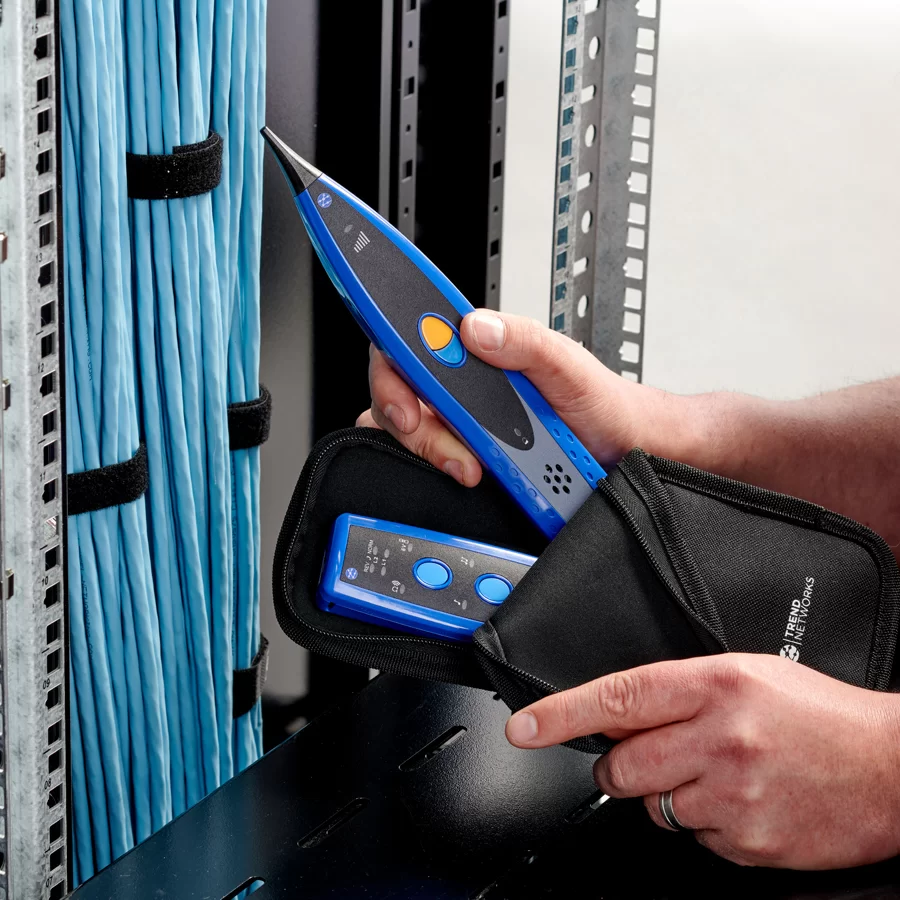

Anturi
- Paikanna heikot signaalit herkän anturin avulla
- Jäljitys on helppoa äänimerkkien ja visuaalisten ilmaisujen ansiosta
- Kaapelin etsintä äänekkäässä ympäristössä kuulokeliitännän avulla

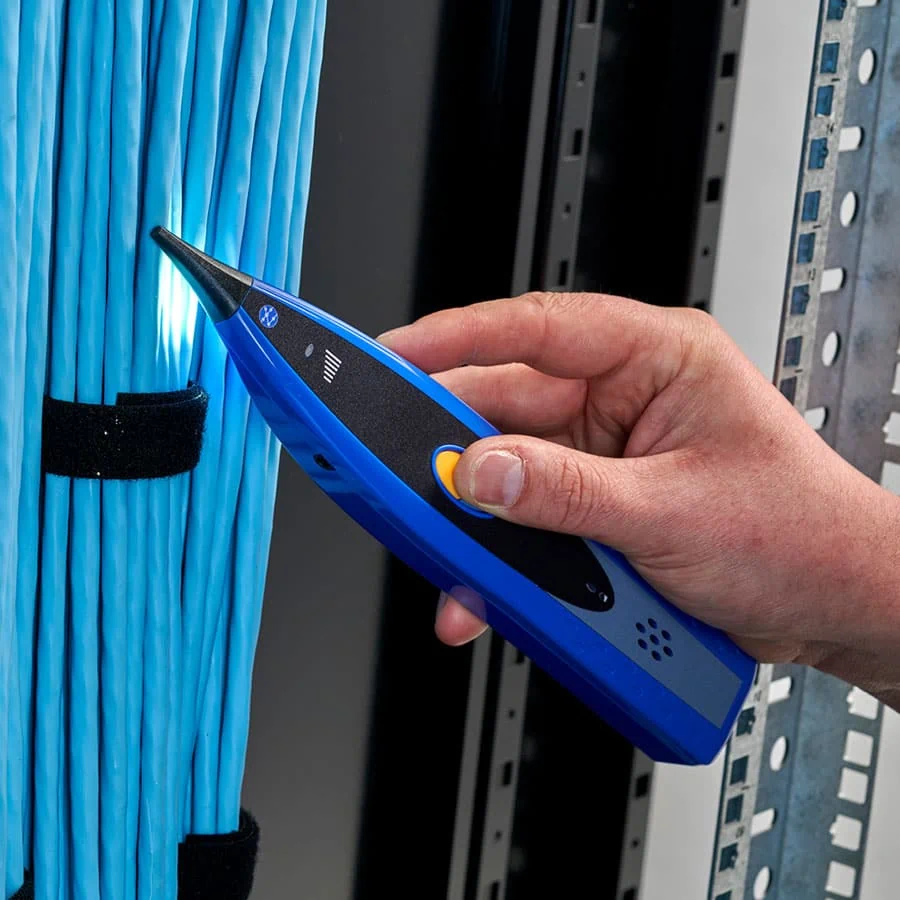

- LED-valo valaisee pimeät kohdat

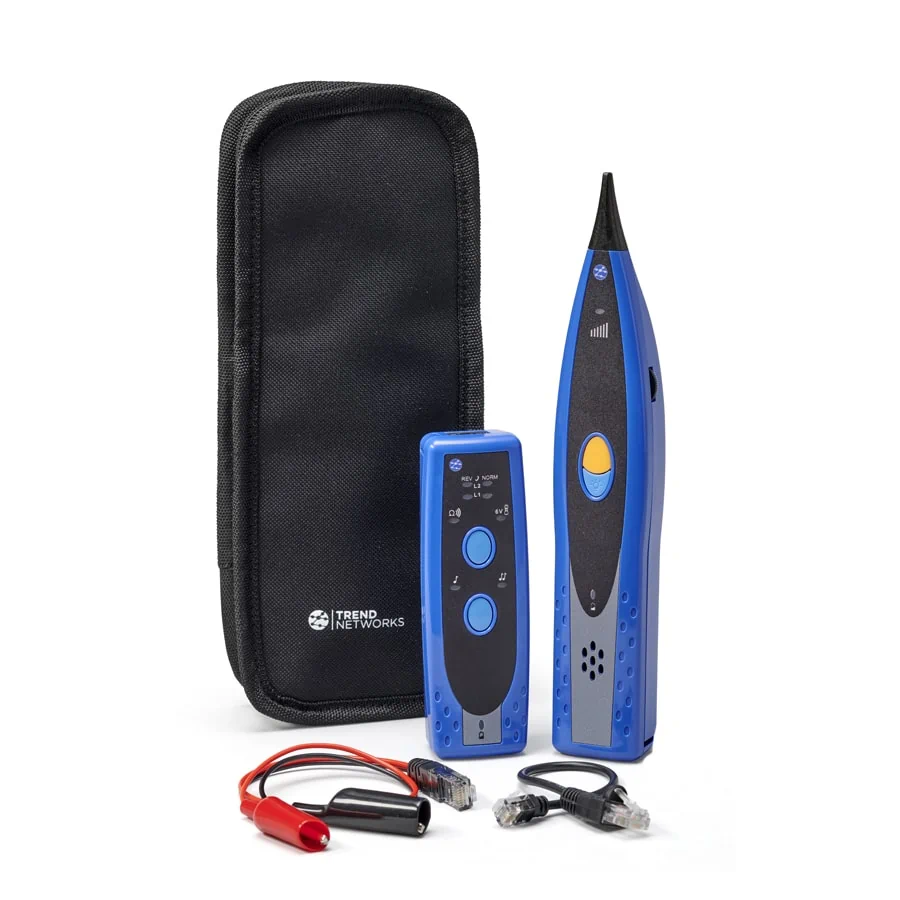

Paketin sisältö
- 1 x vahvistinmittapää
- 1x äänigeneraattori
- 1 x RJ45 - RJ11 -kaapeli
- 1 x hauenleuka RJ45-kaapeliin
- 1 x kantolaukku
- 2 x kantohihna
- 1 x mittapään käyttöopas
- 1 x äänigeneraattorin käyttöopas
Tekniset tiedot
Anturi
- Virtalähde: 9V alkaliparisto
- Toiminta-aika: 50 tuntia, tyypillisesti
- Käyttölämpötila: -20...+60 °C.
- Käyttökosteus: 5 % - 95 % ei-kondensoiva
- Paino: 123 g
- Mitat (P x L x K): 128 x 43 x 30 mm
- Turvallisuus: IEC 61010-1, ei kategoriaa, 30 V rms max.

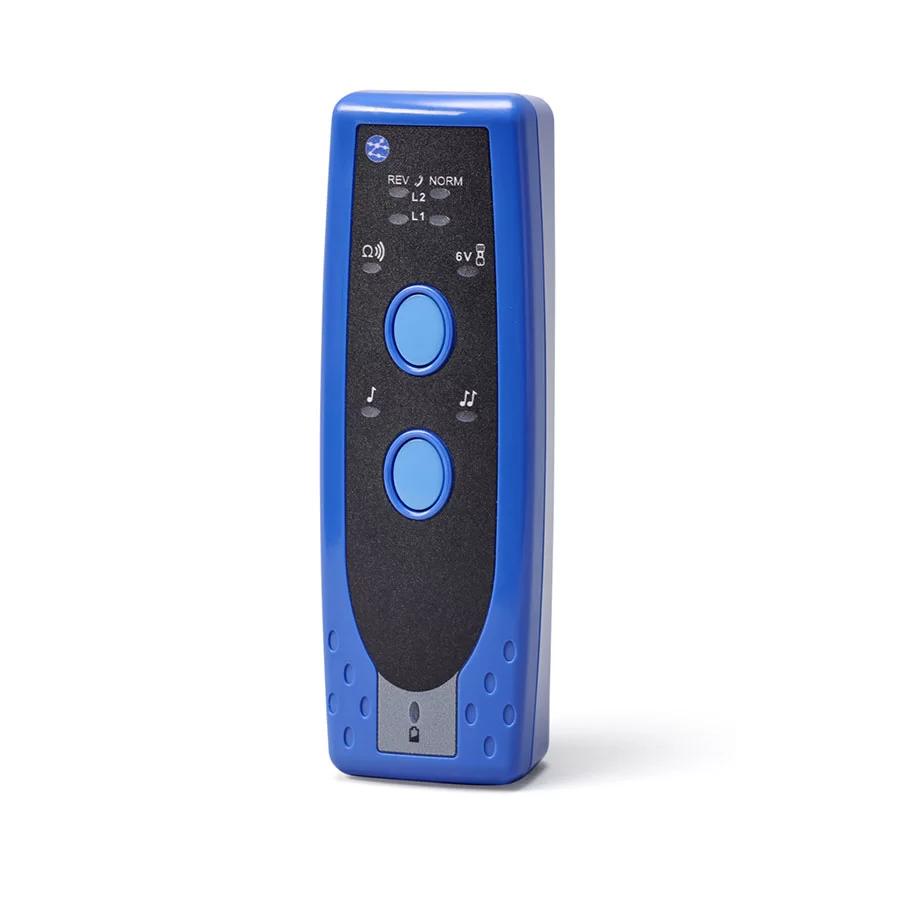

Äänigeneraattori
- Portti: RJ45 (pin 4&5 Line 1, Pin 3&6 Line 2)
- Toiminnot: ääni, jatkuvuus, pariston syöttö, linjan tila (napaisuus, DC- ja soittojännite).
- Äänen taajuus: vaihtuva f1= 982,5 Hz, f2 =1312,5 Hz.
- Lähtöteho: ≥ +10dBm @ 600 Ω
- Lähtöjännite jatkuvuustilassa: 6-8 V DC
- Puhepariston virransyöttö: 6,0 V DC
- Virtalähde: 9 V alkaliparisto
- Automaattinen virrankatkaisu: 3 tuntia
- Toiminta-aika: 70 tuntia, tyypillisesti
- Käyttölämpötila: -20...+60 °C
