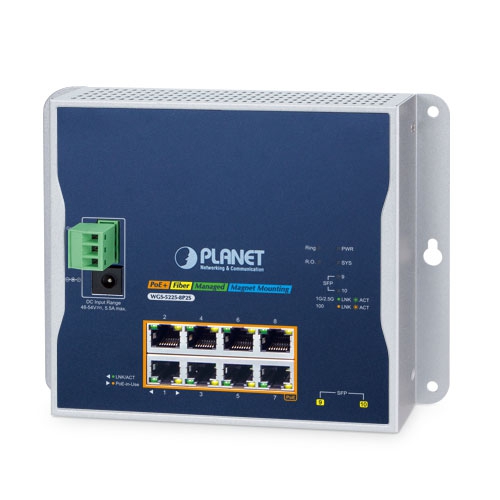

PLANET WGS-5225-8P2S - Hallittu teollinen Ethernet-kytkin L2+ 8-Porttinen 10/100/1000T 802.3at PoE ja 2-porttinen 1G/2.5G SFP seinäasennus

PLANET WGS-5225-8P2S Hallittu teollinen Ethernet-kytkin, L2+, 8-Porttinen gigabit PoE ja 2-porttinen 2.5G SFP, seinäasennus

Laitteiston tekniset tiedot

• 8 x 10/100/1000BASE-T RJ45 -porttia, auto-MDI/MDI-X

• 8 porttia 802.3at/af PoE-injektoritoiminnolla (Portit 1–8)

• 2 x 1000/2500BASE-SX/LX/BX SFP-liitintä (Portit 9–10)
• Yhteensopiva 100BASE-FX SFP
  kanssa

• SDRAM: 128Mbytes
• Flash-muisti: 64Mbytes

• < 5 s: Järjestelmän uudelleenkäynnistys

• 5 s: Tehdasasetusten palautus

• 6KV DC

• IP30 metallikotelo

• DIN-kisko, seinäasennus, magneettikiinnitys

• Irrotettava 3-napainen liitin virtasyöttöön
  • Pin 1/2: V+ / V-
  • Pin 3: Maadoitus
• DC-virtaliitin, 2.0mm keskitappi

• 180 x 24.4 x 140 mm

• 657g

• Kaksois-48~54V DC (>51V DC suositellaan PoE+-lähdölle)

• Maks. 6.72 wattia / 22.93 BTU (virta päällä ilman liitäntöjä)
• Maks. 254.8 wattia / 869.41 BTU (täydellä PoE-kuormituksella)

• Järjestelmä:
  • PWR (Vihreä), SYS (Vihreä), Ring Owner (Vihreä)
• 10/100/1000T RJ45 PoE+ -portit:
  • PoE käytössä (Meripihkanvärinen), LNK/ACT (Vihreä)
• SFP-liitäntä:
  • 100 LNK/ACT (Meripihkanvärinen), 1G/2.5G LNK/ACT (Vihreä)

Kytkimen tekniset tiedot

• Store-and-Forward

• 26 Gbps (ei estävä)

• 19.34 Mpps @ 64 tavun paketti

• 8K merkintää, automaattinen osoitteiden oppiminen ja vanhentuminen

• 4Mbit

• IEEE 802.3x pause frame täysdupleksissa
• Takapainetekniikka puolidupleksissa

• Enintään 9K tavua

Power over Ethernet (PoE)

• IEEE 802.3at Power over Ethernet Plus/PSE

• End-span

• IEEE 802.3af:
  • 48V~51V DC per portti, maks. 15.4 wattia
• IEEE 802.3at:
  • 51V~54V DC per portti, maks. 36 wattia

• 1/2(+) ja 3/6(-)

• Enintään 240W (riippuu virtasyötöstä)

• PoE-tila, PoE-järjestelmän hallinta, PoE
  kierrätys, PoE-aikataulu (4 profiilia), PoE-laajennus (enintään 250 metriä)

Layer 2 -hallintatoiminnot

• Portin käyttö/pysäytys, automaattinen neuvottelu, virransäästötila, portin tilan seuranta, porttien peilaus (TX/RX/molemmat)

• 802.1Q -pohjainen VLAN, Q-in-Q, yksityinen VLAN, MAC-pohjainen VLAN, ääni-VLAN, jopa 4K VLAN-ryhmää

• IEEE 802.3ad LACP, tukee 5 trunk-ryhmää, 10 porttia per ryhmä

• IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, BPDU Guard

• Tukee IGMP v1/v2/v3 ja MLD v1/v2 snooping-toimintoa

• Per portti kaistanleveyden hallinta (500Kb~1000Mbps)

• 8 tason priorisointiportti, DSCP/TOS IP-pakettikenttä, porttikohtainen QoS

Turvallisuustoiminnot

• IPv4/IPv6 IP-pohjainen ACL/MAC-pohjainen ACL, tukee enintään 256 merkintää

• IP-lähteen suojaus, dynaaminen ARP-tarkistus (jopa 1K merkintää)

• Sisäänrakennettu RADIUS-asiakas, RADIUS/TACACS+ -autentikointi

• IEEE 802.1x -porttipohjainen pääsykontrolli, MAC-pohjainen autentikointi, paikallinen/RADIUS-autentikointi

Layer 3 -toiminnot

• Enintään 8 VLAN-rajapintaa

• Enintään 32 reititystaulukkoa

• IPv4/IPv6 -staattinen ohjelmistoreititys

Hallintaominaisuudet

• Telnet/Web-selain/SNMP v1, v2c

• SSHv2, TLSv1.2, SNMP v3

• Laiteohjelmiston päivitys HTTP/TFTP
  kautta, LLDP, SNTP, PLANET Smart Discovery Utility

• Etä-/paikallinen Syslog, SMTP, SNMP MIB

• RFC 1213 MIB-II, RFC 1493 Bridge MIB, RFC 1643 Ethernet MIB, IEEE 802.1X PAE

Ympäristöolosuhteet

• Käyttölämpötila: -40 ~ 75 °C
• Kosteus: 5 ~ 95% (ei tiivistyvä)

Standardit

• Säädöstenmukaisuus: FCC Part 15 Class A, CE
• Stabiliteettitestaus: IEC60068-2-32 (vapaapudotus), IEC60068-2-27 (isku), IEC60068-2-6 (värähtely)

• IEEE 802.3, IEEE 802.1D, IEEE 802.1Q, RFC 768, RFC 793, RFC 791, RFC 1112 IGMP v1
