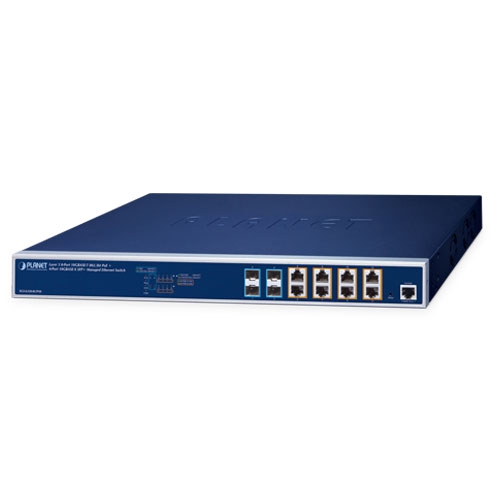

PLANET XGS-6320-8UP4X Layer 3 8-porttinen 10GBASE-T 95W 802.3bt PoE + 4-porttinen 10GBASE-X SFP+ Hallittu Ethernet-kytkin
PLANET XGS-6320-8UP4X PoE++ -kytkin on suunniteltu suurta kaistanleveyttä ja virtaa vaativille laitteille, kuten WiFi 7/6E Access pointeille, NAS-yksiköille, thin clienteille ja valvontajärjestelmille. Se tarjoaa joustavuutta ja kantamaa 8 x 10GBASE-T-portilla ja 4 x 10GBASE-X SFP+ -kuituportilla.
Tekniset tiedot
Laitteiston tekniset tiedot
- Liitännät: 8 x 10GBASE-T RJ45 automaattisen neuvottelun porttia (portit 5–12)
- Taaksepäin yhteensopiva 10G/5G/2.5G/1G/100Mbps kanssa
- SFP+-paikat: 4 x 10GBASE-SR/LR SFP+ porttia (portit 1–4)
- Taaksepäin yhteensopiva 1000BASE-SX/LX/BX ja 2500BASE-X SFP-transceivereiden kanssa
- PoE-injektoriliitännät: 8 porttia, joissa 802.3bt PoE++ injektoritoiminto porteista 5–12
- Konsoli: 1 x RJ45–DB9 RS232-sarjaportti (115200, 8, N, 1)
- Nollauspainike: < 5 sek: järjestelmän uudelleenkäynnistys, > 5 sek: tehdasasetukset
- RAM: 2048 Mt
- Flash-muisti: 128 Mt
- Mitat (L x S x K): 444 x 301 x 44 mm, 1U korkeus
- Paino: 4285 g
- Virtavaatimus: 100–240V AC, 50/60Hz, 5A max.
- ESD-suojaus: 6KV DC
- Ylijännitesuojaus: 4KV DC
- Tuulettimet: 3 älykästä tuuletinta
Virrankulutus:
- AC 110V: 34,5 W / 117,7 BTU (ei kuormaa); 502 W / 1712,9 BTU (täysi kuorma)
- AC 220V: 33,4 W / 114 BTU (ei kuormaa); 488 W / 1665,1 BTU (täysi kuorma)
Kytkentätekniikka
- Kytkentäarkkitehtuuri: Store-and-Forward
- Kytkentäkangas: 240 Gbps / ei-estävä
- Läpäisykyky: 178,57 @ 64B paketti
- Osoitetaulukko: 32K merkintää, automaattinen lähdeosoitteen oppiminen ja vanheneminen
- Jaettu puskurimuisti: 32 Mbit
- Virranhallinta: IEEE 802.3x pause frame (full duplex), back pressure (half duplex)
- Jumbo-kehys: 10 Kt
Power Over Ethernet
- PoE-standardi: IEEE 802.3bt PoE++ Type-4 PSE, taaksepäin yhteensopiva 802.3at PoE+ PSE:n kanssa
- PoE-virtalähteen tyyppi: 802.3bt End-span, Mid-span, Force
- PoE-virransyöttö: porttia kohden 54V DC
- 802.3bt Type-4 tila: max 95 W
- End-span tila: max 36 W
- Mid-span tila: max 36 W
- Force-tila: max 95 W
- PoE-virtabudjetti: max 420 W
- Maks. Type 2 PD -laitteita: 8
- Maks. Type 3 PD -laitteita: 7
- Maks. Type 4 PD -laitteita: 4
PoE-hallintatoiminnot
- Aktiivinen PoE-laitteen tunnistus: kyllä
- PoE-virran kierrätys: kyllä, päivittäin tai ennalta määrätty aikataulu
- PoE-aikataulu: 4 aikatauluprofiilia
- PoE-laajennustila: kyllä, max 160 metriä
- PoE-järjestelmän hallinta: järjestelmän PoE-hallinta, kokonais PoE-virtabudjetin hallinta, automaattinen virtalähteen ja PoE-budjetin hallinta, PoE Legacy -tila, ylikuumenemisrajan hälytys, PoE-käyttöhälytys
- PoE-porttien hallinta: portin päälle/pois/aikataulu, PoE-tilan hallinta (802.3bt, 802.3at End-span, 802.3at Mid-span, Force), portin prioriteetti
Layer 3 -toiminnot
- IP-liittymät: max 128 VLAN-liittymää
- Reititystaulukko: max 512 staattista reittimerkintää, max 3072 reittimerkintää
- Reititysprotokollat: IPv4 RIPv2, IPv4 OSPFv2, IPv6 OSPFv3, IPv4 laitteistopohjainen staattinen reititys, IPv6 laitteistopohjainen staattinen reititys
Layer 2 -toiminnot
- Porttikonfigurointi: portin päälle/pois, virranhallinnan päälle/pois, portin linkkikapasiteetin hallinta
- Portin tila: nopeus, duplex-tila, linkkitila, virranhallintatila, automaattinen neuvottelu, trunkin tila
- Portin peilaus: TX/RX/kumpikin, moni-yhteen, RMirror (Cisco RSPAN), max 5 sessiota
- VLAN: IEEE 802.1Q, IEEE 802.1ad Q-in-Q, PVE, MAC-/protokollapohjainen VLAN, Voice VLAN, MVR, GVRP, max 4K VLAN-ryhmää
- Spanning Tree Protocol: IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, max 7 MSTP-instanssia, BPDU Guard, BPDU-suodatus ja läpinäkyvyys, Root Guard
- Linkin aggregointi: IEEE 802.3ad LACP (staattinen trunk), max 6 trunk-ryhmää, 12 porttia per ryhmä
- IGMP snooping: IPv4 IGMP v1/v2/v3, Querier-tila, max 255 IGMP-ryhmää
- MLD snooping: IPv6 MLD v1/v2, Querier-tila, max 255 MLD-ryhmää
- Kaistanleveyden hallinta: porttikohtainen, sisään/ulos 10Kbps~13128Mbps
- Rengas: ERPS, ITU-T G.8032, toipumisaika <10ms (3 solmua), <50ms (16 solmua), tukee pää- ja alarenkaita
- Synkronointi: IEEE 1588v2 PTP, Peer-to-peer ja End-to-end läpinäkyvä kello
- QoS: liikenteen luokittelu, SP ja WRR, 8-tason prioriteetti, porttinumero, 802.1p, 802.1Q, DSCP/TOS
Turvaominaisuudet
- ACL: IP-/MAC-pohjainen, MAC-osoite, IP-osoite, Ethertype, protokollatyyppi, VLAN ID, DSCP, 802.1p prioriteetti, max 512 merkintää
- Turvallisuus: porttiturva, IP-lähdesuojaus max 512 merkintää, dynaaminen ARP-tarkastus max 1K merkintää, komentorivioikeuksien hallinta, staattinen MAC max 64 merkintää
- AAA: RADIUS-asiakas, TACACS+-asiakas
- Verkon pääsyvalvonta: IEEE 802.1x porttipohjainen, MAC-pohjainen, paikallinen/RADIUS
Hallintatoiminnot
- Hallintaliitännät: konsoli, Telnet, selain, SNMP v1, v2c
- Suojatut hallintaliitännät: SSHv2, TLSv1.2, SNMPv3
- Järjestelmän hallinta: HTTP:n kautta päivitykset ja asetukset, etä-Syslog, järjestelmälogi, LLDP, NTP, PLANET Smart Discovery Utility, PLANET CloudViewerPro app
- Tapahtumahallinta: etä-Syslog, järjestelmälogi, SMTP
- SNMP MIB: RFC1213, RFC2863, RFC1643, RFC2665, RFC2737, RFC2819, RFC2618, RFC3411, IEEE802.1X PAE, LLDP, MAU-MIB, PoE MIB
Standardit ja säädökset
- Säädökset: FCC Part 15 Class A, CE
- Standardit: IEEE 802.3u, 802.3z, 802.3ab, 802.3bz, 802.3ae, 802.3x, 802.3ad, 802.1D, 802.1w, 802.1s, 802.1p, 802.1Q, 802.1ad, 802.1x, 802.1ab, 802.3af, 802.3at, 802.3bt, 802.3ah, 802.1ag, 802.3az, 1588 PTPv2, useat RFC-standardit
Ympäristö
- Käyttöolosuhteet: lämpötila 050 °C, suhteellinen kosteus 595 % (ei kondensoiva)
