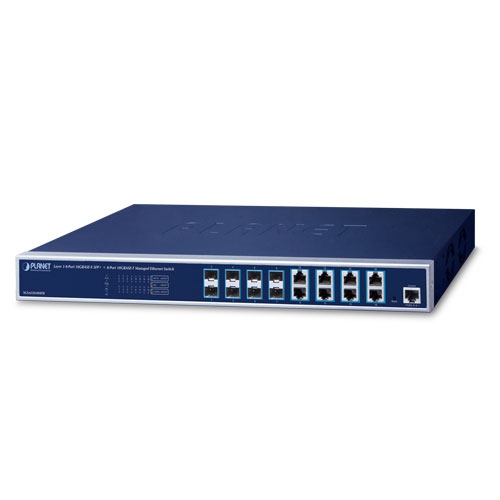

PLANET XGS-6320-8X8TR Hallittu Ethernet-kytkin Layer 3 16-Porttinen 10GBASE-X SFP+, 10GBASE-T
PLANET XGS-6320-8X8TR on täysin hallittu 10Gbps:n Ethernet-kytkin, joka on suunniteltu edistyksellisten verkkolaitteiden, kuten langattomien WiFi 6/6E Access Pointtien, NAS:ien, työasemien ja 10 Gbps:n kuitu- tai kupariliitännöillä varustettujen laitteiden suuren kaistanleveyden tarpeisiin. Siinä on kahdeksan 10GBASE-T-kupariporttia ja kahdeksan 10GBASE-X SFP+ -kuituporttia, jotka ovat suunniteltu joustavasti laajentamaan yhteysetäisyyttä.
Tekniset tiedot
Kupariliitännät:
- 8 x 10GBASE-T RJ45 auto-neuvotteluporttia (Portit 9–16)
- Tukee nopeuksia: 10G/5G/2.5G/1G/100Mbps
SFP+ -paikat:
- 8 x 10GBASE-SR/LR SFP+ -porttia (Portit 1–8)
- Taaksepäin yhteensopiva 100BASE-FX, 1000BASE-SX/LX/BX ja 2500BASE-X SFP-moduulien kanssa
Konsoli:
- 1 x RJ45-DB9, RS232-sarjaportti (115200, 8, N, 1)
Reset-painike:
- < 5 sekuntia: Järjestelmän uudelleenkäynnistys
5 sekuntia: Tehdasasetusten palautus
Muisti:
- RAM: 2048 Mbytes
- Flash-muisti: 64 Mbytes
Mitat (L x S x K):
- 440 x 200 x 44.5 mm, 1U korkeus
Paino:
Virtavaatimukset:
- AC-virta: 100~240V AC, 50/60Hz, 2.1A maksimi
- DC-virta: DC 36-60V, 2A
Virrankulutus:
- AC-syöttö:
- Järjestelmä käynnissä: 22W
- Täysi kuormitus: 44W
- DC-syöttö:
- Järjestelmä käynnissä: 25W
- Täysi kuormitus: 45W
Suojaus:
- ESD-suojaus: 6KV DC
- Ylijännitesuoja: 4KV DC
Tuuletus:
LED-merkkivalot:
- Järjestelmä:
- AC (Vihreä), DC (Vihreä), Ring (Vihreä), Ring Owner (Vihreä)
- 10GBASE-T RJ45 -portit:
- 100/1G LNK/ACT (Vihreä)
- 10G LNK/ACT (Oranssi)
- 2.5G/5G LNK/ACT (Vihreä ja oranssi)
- 10GBASE-X SFP+ -portit:
- 100/1G LNK/ACT (Vihreä)
- 10G LNK/ACT (Oranssi)
- 2.5G LNK/ACT (Vihreä ja oranssi)
Kytkimen tekniset tiedot
Kytkinarkkitehtuuri:
Kapasiteetti:
Läpäisykyky:
- 238.1 Mpps @ 64-tavun paketti
Osoitetaulu:
- 32K merkintää, automaattinen osoitteiden oppiminen ja vanhentuminen
Jaettu tiedonpuskuri:
Virtausohjaus:
- IEEE 802.3x pause frame täydellä dupleksilla
- Takapainetekniikka puolidupleksilla
Jumbo Frame -tuki:
Layer 3 -toiminnot
IP-rajapinnat:
- Enintään 128 VLAN-rajapintaa
Reititystaulukko:
- Enintään 512 staattista reititystaulukkoa
- Enintään 3072 reititystaulukkoa
Reititysprotokollat:
- IPv4 RIPv2, IPv4 OSPFv2, IPv6 OSPFv3, IPv4/IPv6 staattinen reititys
Layer 2 -toiminnot
Porttiasetukset:
- Portin käyttö/pysäytys, virtausohjaus, linkkikapasiteetin hallinta, portin tilan näyttö, porttien peilaus (TX/RX/molemmat)
VLAN:
- IEEE 802.1Q, IEEE 802.1ad Q-in-Q tunneling, Private VLAN Edge, MAC-pohjainen VLAN, ääni-VLAN, MVR, GVRP
- Jopa 4K VLAN-ryhmää (max. 4094 VLAN IDä)
Spanning Tree Protocol:
- IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP (7 MSTP-instanssia)
- BPDU Guard, BPDU-suodatus, BPDU-läpinäkyvyys, Root Guard
Linkin aggregointi:
- IEEE 802.3ad LACP, tukee 8 trunk-ryhmää, 16 porttia per ryhmä
IGMP & MLD Snooping:
- IPv4 IGMP v1/v2/v3 ja IPv6 MLD v1/v2 snooping, 255 ryhmää molemmille
Kaistanleveyden hallinta:
- Per portti (Ingress: 10Kbps
13128Mbps, Egress: 10Kbps13128Mbps)
Ring-tuki:
- ITU-T G.8032, palautumisaika <10ms @ 3 solmua, <50ms @ 16 solmua
QoS
- 8 prioriteettitasoa, tiukka priorisointi ja WRR, DSCP/TOS IP-pakettikenttä, porttikohtainen QoS
Turvallisuustoiminnot
Pääsykontrollilista (ACL):
- IP-pohjainen/MAC-pohjainen ACL, jopa 512 merkintää
Porttiturvallisuus:
- IP Source Guard, dynaaminen ARP-tarkastus (jopa 1K merkintää), 64 staattista MAC-osoitetta
AAA-toiminnot:
- RADIUS- ja TACACS+ -asiakas
Verkon pääsykontrolli:
- IEEE 802.1x -porttipohjainen pääsykontrolli, MAC-pohjainen autentikointi, paikallinen/RADIUS-autentikointi
Hallintatoiminnot
Perushallintaliitännät:
- Konsoli, Telnet, Web-selain, SNMP v1/v2c
Turvalliset hallintaliitännät:
Järjestelmän hallinta:
- HTTP-laiteohjelmistopäivitys, konfiguraation siirto, etäinen/painikkeellinen Syslog, LLDP, NTP, PLANET Smart Discovery Utility, PLANET CloudViewer-sovellus
Tapahtumien hallinta:
- Etäinen Syslog, SMTP, SNMP
Standardien vaatimustenmukaisuus
Säädöstenmukaisuus:
Yhteensopivat standardit:
- IEEE 802.3, IEEE 802.1D, IEEE 802.1w, IEEE 802.1s, RFC 768, RFC 783, RFC 1112, RFC 2236, RFC 3376, RFC 2710, RFC 3810, RFC 2328, RFC 5340
Ympäristöolosuhteet
- Käyttölämpötila: 0 ~ 50 °C
- Käytön kosteus: 5 ~ 95% (ei tiivistyvä)
