Graphtec

Graphtecin helppokäyttöiset ja monipuoliset dataloggerit satojen eri suureiden monikanavamittaukseen

Graphtecin valikoiman loggereilla teet kattavat mittaukset yksittäisestä lämpotilaloggauksesta satojen erilaisten suureiden monikanavamittaukseen, hitaasta näytteenotosta häiriöpiirturi- ja oskilloskooppitoimintoihin. Graphtecin valikoiman loggereilla teet kattavat mittaukset yksittäisestä lämpötilaloggauksesta satojen erilaisten suureiden monikanavamittaukseen, hitaasta näytteenotosta häiriöpiirturi- ja oskilloskooppitoimintoihin.

Graphtec on Japanissa vuonna 1949 perustettu suurkokopiirtureita ja loggereita valmistava yritys. Valikoimasta saat laajennettavat dataloggerit ja häiriöpiirturit (paperittomat piirturit) selkeällä näytöllä. Graphtecin dataloggeri- ja häiriöpiirturivalikoiman perustana on erinomainen mittaus- ja monikanavaosaaminen. Saat luotettavat ja helppokäyttöiset ratkaisut moniin sovelluksiin, myös teollisuuskäyttöön.

Graphtecin loggereiden ja paperittomien piirtureiden tärkeimpiä ominaisuuksia:

Monikanavaisuus
Erilaisten suureiden tallennuskyky
Nopea ja hidas näytteenottonopeus
Ulkoisten EMC-kenttien häiriönsieto
Sisääntulokanavien riittävä isolointi suurten jännite-erojen varalta
Sisäänrakennetut massamuistit stand-alone -käyttöä varten
Fyysiset PC-väylät (USB, LAN jne.), langaton tiedonsiirto (WLAN)
Selkeä PC-ohjelmisto
Hyvä värinäyttö

Ota yhteyttä!

Voit tilata kaikki Graphtecin tiedonkeruulaitteet ja häiriöpiirturit Yleiselektroniikasta.
Yleiselektroniikka on Graphtecin laitteiden virallinen jakelija Suomessa ja YE:n ammattilaisten avulla valitset sovellukseesi parhaiten sopivan tuotteen.
Voit kysyä myös testilaitteita tai varata ajan tuote-esittelyyn. Loggereiden ja piirtureiden hintaan sisältyy aina tuotekoulutus.

Graphtec loggeri- ja piirturi-tuotetaulukko

Katso ja vertaa loggereiden ja piirtureiden tärkeimpiä ominaisuuksia alla olevasta taulukosta. Tarkemmat tekniset tiedot näet tuotesivuilta, mistä voit ladata myös tuotekohtaiset datalehdet ja esitteet.

Loggerin ja piirturin hintaan sisältyy 4 h koulutus Vantaalla tai Tampereella.

Tuotekuva	Laite	Mittausalueet, sensoriesimerkkejä	Kanavat	Näytteenottoväli (nopeus)	Tietoa toiminnoista	Liitäntä	Tietoa ohjauksesta
	GL100-N Pikkuloggeri (Petit Logger) Näyttö, RAM, microSD, USB GL100-WL (sis WLAN) GL 100-WL-TH (sis. WLAN + lämpötila & kosteusanturi)	20 mV ... 50 V, lämpötila, kosteus-, kiihtyvyys-, CO2-, Lux-, UV-, virta-anturit	1-8	0.5 s - 60 min (2 S/s)	Yksi tai useampi GL100 voi logata itsenäisesti tai lähiverkkoon liitettynä. Näyttö. Paristo- tai USB-laturikäyttöinen. Kätevä.	USB, Wi-Fi	Itsenäinen, PC-ohjelma, älypuhelin-ohjaus
	GL240, 10-kanavainen dataloggeri, SD-muistikortti, 4.3 tuuman TFT-värinäyttö	±20 mV ... ±100 V, termoparit, kosteusanturi, muut anturit	10	10 ms - 1 h, (100 S/s)	Edullinen ja luotettava dataloggeri. Selkeä värinäytto. WLAN-optio. 16 bit A/D	USB, Wi-Fi	Itsenäinen, PC-ohjelma, älypuhelin-ohjaus, FTP, HTTP
	GL840-M, 20-kanavainen dataloggeri, laajennettavissa. Rungossa lisäkanavat 10/4. SD-muistikortti, 7 tuuman TFT-näyttö	±20 mV ... ±100 V, termoparit, Pt100, JPt100, Pt1000, kosteusanturi, muut anturit.Pikkuloggeri GL100:n erikoisanturit	20-200	10 ms - 1 h, (100 S/s)	Iso värinäyttö, Luonteva käyttö. Rungossa lisäkanavat: GL100:n erikoisanturit (2-8 tuloa) ja logiikka/pulssi (4) hälytys (4). Laajennettavuus 200 kanavaa. 16 bit A/D	Ethernet, USB, WiFi	Itsenäinen, PC-ohjelma, älypuhelin-ohjaus, FTP, HTTP
	GL840-WV 20-kanavainen dataloggeri, laajennettavissa. Isolointi 2300 Vrms AC. Rungossa lisäkanavat 10/4. SD-muistikortti, 7 tuuman TFT-näyttö	±20 mV ... ±100 V, termoparit, Pt100, JPt100, Pt1000, kosteusanturi, muut anturit. Pikkuloggeri GL100:n erikoisanturit	20-200	10 ms - 1 h, (100 S/s)	Iso värinäyttö, Luonteva käyttö. Rungossa lisäkanavat: GL100:n erikoisanturit (2-8 tuloa) ja logiikka/pulssi (4) hälytys (4). Laajennettavuus 200 kanavaa. 16 bit A/D	Ethernet, USB, WiFi	Itsenäinen, PC-ohjelma, älypuhelin-ohjaus, FTP, HTTP
	GL900-4 Nopea häiriöpiirturi, dataloggeri, 4 isoloitua kanavaa, USB-muisti, 5.7 tuuman TFT-värinäyttö	±20 mV ... ±500 V, termoparit, kosteusanturi, muut anturit	4	10 µs - 1 min, (100 kS/s)	X-Y-näyttö, FFT, ajastinkäyttö, 500V sisääntulo, isolointi 1 kV, 16 bit A/D	Ethernet, USB	Itsenäinen, PC-ohjelma, FTP, HTTP, Webserver
	GL900-8 Nopea häiriöpiirturi, dataloggeri, 8 isoloitua kanavaa, USB-muisti, 5.7 tuuman TFT-värinäyttö	±20 mV ... ±500 V, termoparit, kosteusanturi, muut anturit	8	10 µs - 1 min, (100 kS/s)	X-Y-näyttö, FFT, ajastinkäyttö, 500V sisääntulo, isolointi 1 kV, 16 bit A/D	Ethernet, USB	Itsenäinen, PC-ohjelma, FTP, HTTP, Webserver
	GL7000 Data Platform -modulaarinen multiloggeri, häiriöpiirturi, oskilloskooppi, funktiogeneraattori. SD-muistikortti, Flash 2 GB. Optiona 5.7 tuuman TFT-värinäyttö (kosketus)	±20 mV ... ±1000 V, termoparit, Pt100, JPt100, Pt1000, kosteusanturi, venymäliuskat, kiihtyvyys/värähtelyanturit, TEDS, virtasensorit (AC/DC), muut anturit ja äänen/musiikin nauhoitus ***	2-112	1 µs - 1 h (1 MS/s)	Monipuolisin ja laajennettavin. Isolointi max 2300 Vrms.DC .. 200 kHz. Monipuoliset triggerit, matem.funktiot, FFT, SSD-moduli 64 GB + Modulikohtainen RAM 2MB, 16 bit A/D	Ethernet, USB	Itsenäinen, PC-ohjelma, FTP, HTTP, Webserver

* Eri tyyppiset dataloggerit ovat synkronoitavissa keskenään PC-ohjelman GL-Connection avulla, jolloin mittauskanavia voi olla useita kymmeniä, enimmillään yli tuhat.
*** Mikrofonin tai dB-mittarin ulostulon voi kytkeä GL7000:n joihinkin moduuleihin nopeaa 16-bittistä tallennusta (äänitystä) varten, riippuen ao. anturin ominaisuuksista.
Esim. tuulivoimaloiden infraäänimittaukset; äänen- ja ilmanpaineen mittaus erilaisissa hisseissä.

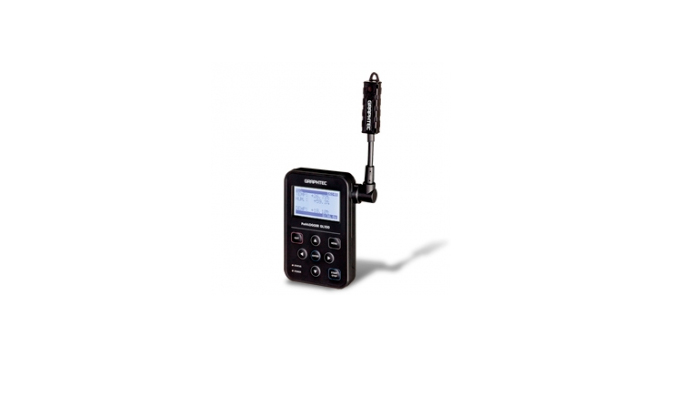

Graphtec GL100-sarjan näppärät ja pienet loggerit

Graphtec Petit Logger GL100 on kätevä pikkuloggeri, jonka voi asettaa loggaamaan ja tallentamaan itsenäisesti esimerkiksi varaston tai laboratorion lämpötilaa ja kosteutta. GL100-WL on varustettu langattomalla WLAN yhteydellä, jonka ansiosta voit ohjata ja kontrolloida loggausta ja mittaustietoja reaaliajassa älypuhelimen sovelluksen avulla (Android, iOS).

GL100-N ja GL100-WL (WLAN) tärkeimmät ominaisuudet:

Monipuoliset mittaukset, soveltuu myös erikoissovelluksiin
Erilaiset erikoisanturit ja yhdistelmäanturit kytkettävissä
USB-liitäntä
LCD-näyttö
Sisäinen muisti (RAM 4.9 MB) ja microSD-muistikortti (max 32 GB)
Mittaustietojen siirto reaaliajassa tai jälkikäteen PC-ohjelmaa tai USB-liitäntää käyttämällä
Mittaustietojen siirto langattomasti, etäohjaus ja kontrollointi älypuhelimen sovelluksen avulla (Android, iOS) ** Huom! Koskee vain GL100-WL-loggeria, jossa on WLAN langaton yhteys

GL-100-sarjan tuote-esimerkit:

GL100-N Pikkuloggeri (Petit Logger) Näyttö, RAM, micro-SD, USB
GL100-WL (sis. WLAN)
GL 100-WL-TH (sis. WLAN + lämpötila & kosteusanturi)

GL100-loggeriin kytkettävissä erikoisantureita, saatavana myös valmiit GL100-Combot

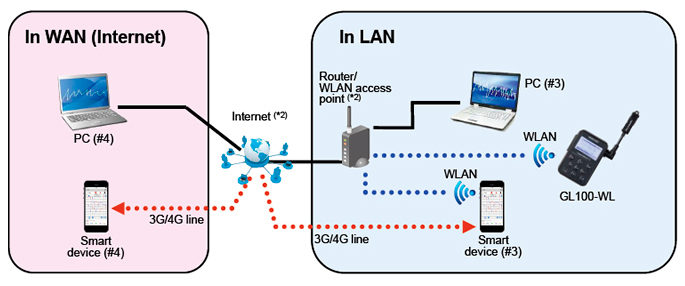

Graphtec GL100 loggers

Voit kytkeä GL100-dataloggeriin erilaiset adapterit, sensorit ja erikoisanturit: termistorit, CO2- (hiilidioksidi), valaistusvoimakkuus(lux) / UV-intensiteetti-, lämpötila/kosteus-, kiihtyvyys-, sähkövirta-anturit ja erilaiset yhdistelmäanturit. Anturityypistä ja adapterista riippuen yhteen GL100:n voidaan liittää 1 - 8 anturia.

Yhdistelmäantureilla mitataan kahta eri suuretta samanaikaisesti; GS-TH (lämpötila / kosteus), GS-3AT (kiihtyvyys / lämpötila), GS-CO2 (CO2, hiilidioksidi) ja GS-LXUV (valaistusvoimakkuus /UV-intensiteetti.)

GL100-loggereista on saatavana myös valmiita Comboja esimerkiksi GL100-WL-TH, joka koostuu GL100-WL-loggerista ja GS-TH lämpötila/kosteus -sensorista. GL100-WL-TH -Combo on suunniteltu erityisesti lämpötilan ja kosteuden loggaukseen ja kontrollointiin reaaliajassa.

Katso tarkemmat GL100-pikkuloggerin ja siihen liitettävien sensorien, anturien ja adapterien tiedot GL100-tuotesivulta.

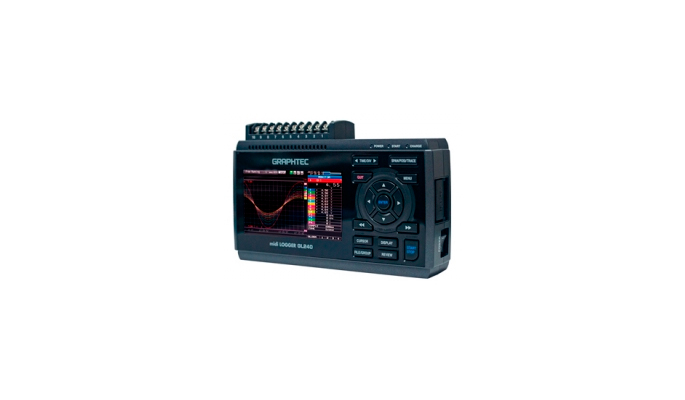

Graphtec GL240 ja GL840 midiloggerit

Graphtecin GL240 ja GL840 midiloggerit sopivat kokonsa, kestävyytensä ja laajennettavuutensa ansiosta sekä kenttä- että laboratoriokäyttöön. Loggereihin kytkettävien erikoisantureiden avulla tallennat ja seuraat helposti erilaisia suureita kuten, lämpötilaa, jännitettä, suhteellista kosteutta, logiikkaviestejä, pulsseja ja kiihtyvyyttä.

Midiloggeri GL240 tärkeimmät ominaisuudet:

10 isoloitua kanavaa
4,3 tuuman värinäyttö
USB-portti (USB2.0)
Logiikka/pulssi sensoripaikka
Paikka SD-muistikortille (SDHC-kortti) tai langattomalle LAN-yksikölle (Optio)
Mahdollisuus langattomaan mittaukseen (WLAN optio)
Näytteenottonopeus 10 ms - 1 h, (100 S/s)
Painikkeet helpottamaan käyttöä

Loggerimalli GL840-WV (Withstand Voltage) on suunniteltu kestämään suuria jännite-eroja. GL840-WV voidaan kytkeä kohteisiin, joissa jännite-erot ovat satoja voltteja (max 2300 Vrms CH/GND, 1 min).

GL840-M ja GL840-WV tärkeimmät ominaisuudet:

Vakiona 20 isoloitua sisääntulokanavaa (voidaan kasvattaa lisämoduuleilla 200-kanavaan)
3 erityyppistä sisääntulokanavaa, jotka mahdollistavat monenlaisten signaalien mittaamisen
Tarkka 7 tuuman värinäyttö
USB-portti (USB2.0)
Logiikka/pulssi-sensoripaikka
Ethernet (10BASE-T/100BASE-TX)
Paikka SD-muistikortille (SDHC-kortti) tai langattomalle LAN-yksikölle (Optio)
Digitaalisensoritulo (Digital sensor port)
Mahdollisuus langattomaan mittaukseen (WLAN optio)
Näytteenottonopeus 10 ms - 1 h (100 S/s)
Painikkeet helpottamaan käyttöä
Suunniteltu kestämään korkeita jännite-eroja (max 2300 Vrms CH/GND, 1 min) ** Huom! Vain mallia GL840-WV

Midilogger tuote-esimerkit:

GL240,10-kanavainen dataloggeri
GL840-M, 20-kanavainen dataloggeri
GL840-WV, 20-kanavainen dataloggeri, Isolointi 2300 Vrms AC

GL240 ja GL840 -loggerien lisämoduulit, anturit adapterit ja monipuoliset triggerit

Graphtec GL240 & GL840

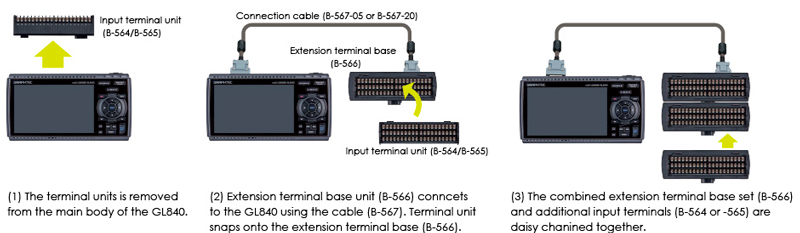

GL840-loggereiden kanavien määrää voidaan kasvattaa 20-kanavan lisämoduleilla (B-564 ja B565 (WV) aina 200-kanavaan asti. Lisämoduulien avulla voit mitata ja tallentaa eri suureita kuten lämpötilaa, jännitettä, suhteellista kosteutta (sensori B-530), kiihtyvyyttä, mekaanisia suureita, logiikkaviestejä, pulsseja jne.

WLAN-adapterilla (B-568, lisävaruste) loggerit ovat liitettävissä langattomaan lähiverkkoon ja tarvittaessa internettiin. B-568 WLAN-adapterin avulla voit siirtää myös pikkuloggerin GL100-WL:n mittaustiedot isompaan loggeriin reaaliaikaisesti.

GL240- ja GL840-dataloggereiden sisääntulokanava voidaan määritellä toimimaan myös hälytyskanavana (Alarm output). Näissä dataloggereissa on myös monipuoliset trigger-ominaisuudet, joiden avulla voit määrittää mittaukset esimerkiksi käynnistymään ja pysähtymään kellonaikojen ja päivämäärien mukaan. Voit kontrolloida toimintoja PC-ohjelmalla.

GL840:n digitaalisensorituloon voidaan liittää kaikki GL100:n erikoisanturit: termistorit, CO₂- (hiilidioksidi), valaistusvoimakkuus (lux)/UV-intensiteetti-, lämpötila/kosteus-, kiihtyvyys- ja sähkövirta-anturit. Tyypistä riippuen erikoisantureita voi olla liitettynä 2 - 8 kpl. GS-DPA laajennusadapterin avulla GL840:n voidaan kytkeä myös anturiyhdistelmiä.

Sensorit ja adapterit jotka ovat GL100-pikkuloggerin kautta kytkettävissä suoraan GL840 ja GL240 dataloggeriin

Tuotekuva	Moduuli	Measurement (actual sensing)	Measurement (calculated value)
	Temp./Humidity sensor GS-TH	Temperature (-20 ºC to 85 ºC), Humidity (0 to 100 % RH)	Accumulated temperature, Dew-point temperature
	Acceleration/Temp. sensor GS-3AT	Acceleration in 3-axis (max. 10 G), Temperature (-10 ºC...50 ºC)	N/A
	Illuminance/UV sensor GS-LXUV	Illuminance (max. 200 k lx), UV intensity (max. 30 mW/cm²)	Accumulated Illuminance, Accumulated UV intensity
	Carbon dioxide sensor GS-CO2	CO2 concentration (max. 9999 ppm)	N/A

Useamman anturin (U, termopari, termistori, logiikka/pulssi, virta) kytkeminen loggeriin tehdään adapterien avulla

Tuotekuva	Moduuli	Measurement (actual sensing)
	Voltage/Temp. input module GS-4VT	Adapteriin GS-4VT voidaan kytkeä 4 eri jännitettä (max 50V) tai 4 kpl K/T-tyypin termoparia ja 4 logiikka- tai pulssisignaali - max. 8 kanavaa
	Temperature input terminal GS-4TSR	Adapteriin GS-4TSR (max. 120 ºC) voidaan kytkeä 4 termistoria ja 4 logiikka- tai pulssisignaalia - max 8 kanavaa
	Thermistor sensor GS-103AT-4P	Termistori GS-103AT-4P (-40 ºC...105 ºC) kytketään adapteriin GS-4TSR - max 4 lämpötilakanavaa
	Thermistor sensor GS-103JT-4P	Ultraohut termistori GS-103JT-4P (-40 ºC...120 ºC) kytketään adapteriin GS-4TSR - max 4 lämpötilakanavaa
	AC current sensor adapter GS-DPA-AC*	GS-DAP-AC voidaan kytkeä 50/100/200 A AC virtapihdit (GS-AC50A, GS-AC50A, GS-AC50A) - yhteensä 2 virtakanavaa Calculated value: Power (instantaneous), Integrated power (Electric energy)
	AC current sensor GS-AC50A	AC virtapihti (max. 50 A AC), kytketään adapteriin GS-DAP-AC
	AC current sensor GS-AC100A	AC virtapihti (max. 100 A AC), kytketään adapteriin GS-DAP-AC
	AC current sensor GS-AC200A	AC virtapihti (max. 200 A AC), kytketään adapteriin GS-DAP-AC

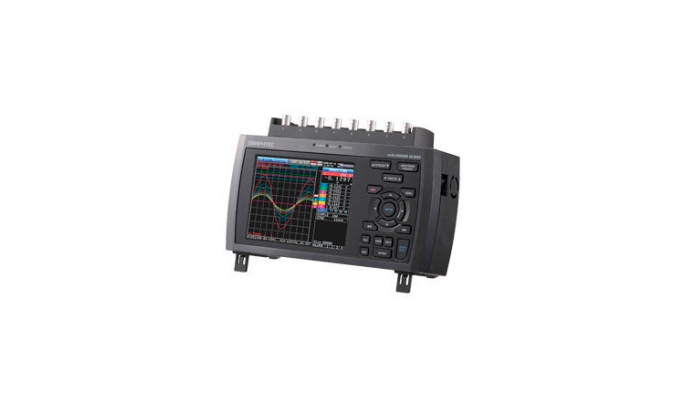

Graphtec GL900 high-speed midiloggeri

Graphtec midi LOGGER GL900 (5.7 tuuman värinäyttö) toimii nopeutensa puolesta myös häiriöpiirturina. Mallissa GL900-4 on 4 isoloitua kanavaa ja loggerissa GL900-8 on 8 isoloitua kanavaa, näytteenottonopeus max 100 kS/s.

GL900:n voidaan kytkeä jopa 500 V jännite (mittausalueet 20 mV .. 500 V), erilaisia termopareja ja erilaisia antureita kuten ilman kosteusanturi (suht. kosteus).

Näissä loggereissa on sisäänrakennettu flash memory (256 MB), monipuoliset triggerit tiedonkeruuta varten, USB- ja Ethernet-liitännät. GL900:n mittaustiedot voidaan tallentaa myös ulkoiselle USB-muistitikulle (max 512 MB) max. 1 kS/s nopeudella. Näet mittaustiedot suoraan loggerin näytöltä tai PC-ohjelmasta. PC-ohjelmalla mittaustiedot voidaan tallentaa suoraan Excel-formaattiin.

GL900-sarjan tuote-esimerkit:

GL900-4 häiriöpiirturi, dataloggeri, 4 isoloitua kanavaa
GL900-8 häiriöpiirturi, dataloggeri, 8 isoloitua kanavaa

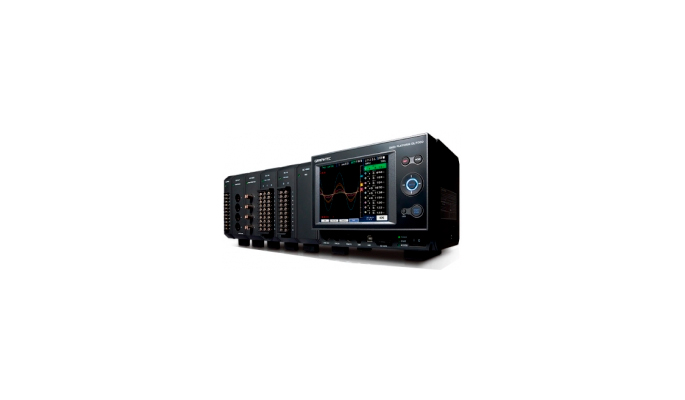

Graphtecin monipuolisin ja laajennettavin modulaarinen multiloggeri GL7000

Graphtecin Data Platform GL7000 on varsinainen multiloggeri ja häiriöpiirturi, joka voidaan kytkeä suoraan esim. tehoelektroniikan 1000 V jännitteeseen ja näytteistää 1 MS/s nopeudella. Samalla muut samassa aikasynkronissa olevat moduulit voivat tallentaa esim. kiihtyvyys- ja värähtelyantureilta saatavia mittaustietoja.

GL7000 on 10 erilaisen moduulin ansiosta multiloggeri, häiriöpiirturi, oskilloskooppi ja funktiogeneraattori

GL7000 on pääyksikkö, johon voidaan kytkeä yhteensä 10 erilaista moduulia. Moduulit kiinnitetään runkoon tukevasti ja niiden paikkaa voidaan vaihtaa joustavasti. GL7000:een on saatavana erilaisia jännitemoduleita (mittausalueet 20 mV .. 1000 V), lämpötila-, venymäliuska-, logiikka/pulssi-, Charge- (värähtelymittaukset, TEDS, IEPE), funktiogeneraattori- ja hälytysmoduulit.

GL7000 multiloggerin muisti, vakiokapasiteetti ja datan tallennus

Pääyksikön muistin vakiokapasiteetti on RAM 2 MB, sisäinen Flash-muisti 2 GB ja muistikorttipaikka max. 32 GB SDHC-kortti. Optiona laitteeseen voidaan kytkeä 64 GB SSD-muistimoduuli*. 64 GB SSD-muistimoduuli takaa nopean monikanavamittausten talteenoton nopealla näytteistyksellä erittäin pitkällä aikavälillä.

Esim. useista sisääntulomoduuleista voidaan samanaikaisesti mitata ja tallentaa RAM-muistiin kanavamäärästä riippuen 2-20 s ajan nopeuksilla 1 MS/s - 100 kS/s. Flash-muistiin (2 GB) ja SD-muistikortille (32 GB) voidaan tallentaa kymmeniä kanavia 5 h - 3 vrk ajan nopeuksilla 100 S/s - 1 kS/s.

Tallennuksen aloitus ja pysäytys on määriteltävissä perustriggereillä, kellonajan (myös pvm) ja laajempienkin triggausehtojen avulla. GL7000 toimii myös oskilloskooppina pitkän sis. tulomuistinsa ja laajojen triggausominaisuuksiensa ansiosta. Yksittäisen mittauspisteen A/D-resoluutio on 16 bit, käytännössä tämä takaa signaalin yksityiskohtaisen muodon piirron ja tallennuksen skooppimittauksissa ja luotettavan 0,2 % perustarkkuuden.

*SSD-muistimoduulin käyttöesimerkki: sisääntulomoduuli GL7-HSV (jännite 100V, 4 kanavaa, 1MS/s, 200 kHz) mittaustiedot voidaan tallentaa 4 kanavasta 134 sekunnin ajan nopeudella 1 MS/s!
Nopea näytteenotto on varmistettu siten, että kaikissa mittausmoduuleissa on oma muistinsa, joka esim. moduulin GL7-HV (High Voltage 1000V, 2 kanavaa, 1 MS/s) tapauksessa tarkoittaa 2 M näytettä (2 milj. mittauspistettä) kanavaa kohden.

Tarkemmat tiedot GL7000 pääyksiköstä ja siihen kiinnitettävistä moduuleista näet GL7000 tuotesivulta.
Tuotesivulta näet myös esimerkkikokoonpanon 8-kanavaisesta häiriöpiirturista isolla muistilla.

Graphtecin monipuolisin ja laajennettavin modulaarinen multiloggeri GL7000

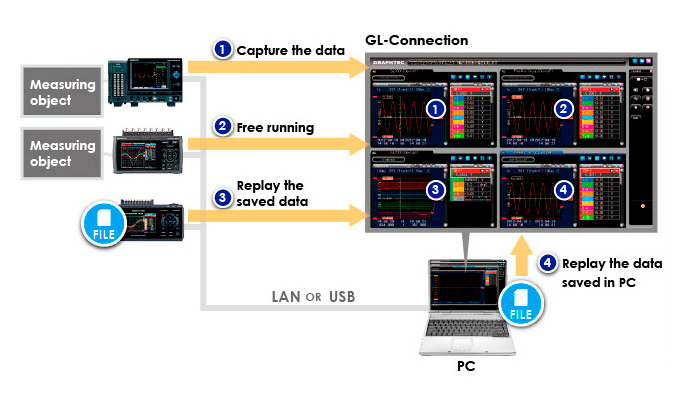

Laitekohtaiset PC-ohjelmat ja lisäohjelma GL-Connection

Saat loggereiden ja piirtureiden mukana aina laitekohtaisen PC-ohjelman. Lisäksi Graphtecilla on GL-Connection -lisäohjelma PC:lle, minkä avulla eri tyyppiset dataloggerit ovat synkronoitavissa keskenään (mittauskanavia voi olla useita kymmeniä, enimmillään yli tuhat).

PC-ohjelman avulla GL840 voi esimerkiksi logata sisääntuloihinsa liitettyjä antureita ja samanaikaisesti ohjata ja logata pikkuloggeri GL100-WL:n mittaamia kosteus- ja lämpötilatietoja omaan muistiin ja siirtää mittaustiedot PC-ohjelmaan samaan aikatasoon. Joidenkin mallien, kuten GL900:n mittaustiedot ovat tallennettavissa PC-ohjelman avulla suoraan Excel-tiedostoon.

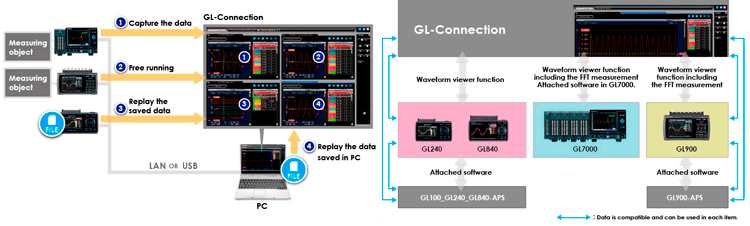

Graphtec software

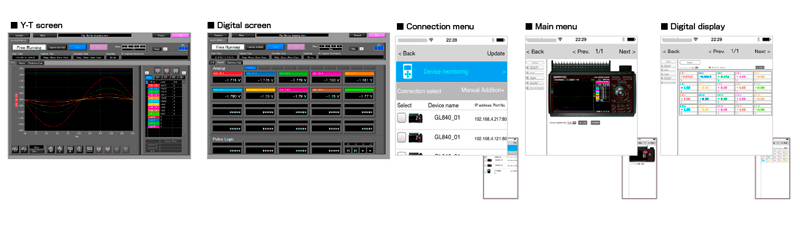

Graphtecin GL Connection PC-ohjelman esimerkkejä.
