TE Sensor Solutions on maailmanlaajuinen antureiden ja anturipohjaisten järjestelmien suunnittelija ja valmistaja. Valikoimasta saat anturit, joilla mittaat painetta, voimaa, liikettä, tärinää, lämpötilaa, kosteutta ja nesteiden ominaisuuksia.

Ota yhteyttä

Tuotepäällikkö

Jorma Pylkkö
+358 400 781 921

TE Sensor Solutions tarjoaa laajan valikoiman antureita

TE Sensor Solutions -tuotteita käytetään mm. sulautettujen järjestelmien valmistajien lopputuotteissa tai erillisinä antureina kriittisessä testauksessa ja mittauksessa. TE Sensor Solutions laajentaa tuotevalikoimaansa jatkuvasti ja tunnetun tuotemerkin MEAS:n tuotteet kuuluvat TE Connectivity Sensor Solutions valikoimaan. TE Connectivity Sensor Solutions tuotantolaitokset sijaitsevat Yhdysvalloissa, Euroopassa ja Kiinassa.

Ota yhteyttä:

Voit kysyä antureista demotuotteita tai varata tapaamisen tuotepäällikön kanssa tutustuaksesi paremmin valmistajan koko tuotevalikoimaan. Yleiselektroniikan ammattilaiset auttavat oikean anturin valinnassa.

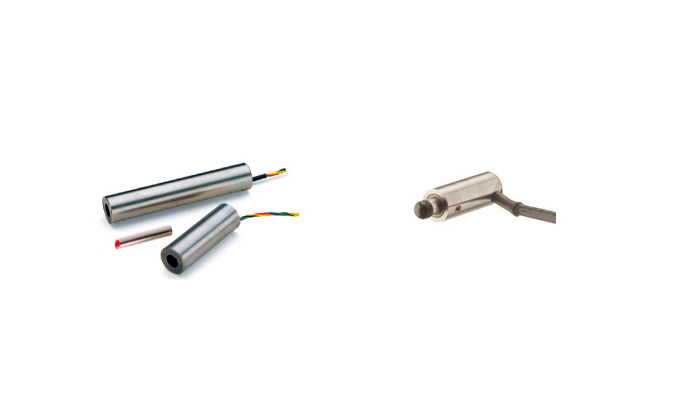

TE Sensor Solutions liikeanturit

TE liikeanturit

TE Sensor Solutions valikoimaan kuuluvat Schaevitz liikeanturit, Encoder Devices, HL Planartechnik ja MEAS kallistusanturit.

TE Sensor Solutions on maailman suurin LVDT-antureiden valmistaja. Tuotevalikoimaan kuuluvat lineaariliikkeen AC- ja DC-anturit sekä vastaavat AC- ja DC-anturit pyörivälle liikkeelle.

Kulma- ja kallistusanturit sekä nestepinnan korkeusanturit kestävät vaativia ympäristöolosuhteita, korkeita lämpötiloja, kosteutta sekä iskuja ja tärinää.

Magneettikooderianturit mahdollistavat tarkan pyörivän liikkeen mittaukset ankarissakin sääoloissa ja vaikeissa teollisuuden ympäristöolosuhteissa.

HR-sarjan yleiskäyttöön tarkoitetut LVDT-liikeanturit

TE LVDT sensor

Tärkeimmät tiedot:

  • Luotettava
  • Suuri kelasydämen ja keskireiän välys
  • Iskunpituus alueet ± 0,05 - ± 10 tuumaa (±1,27 mm - ± 254 mm)
  • AC- syöttötaajuudet 400 Hz - 5 kHz
  • Ruostumattomasta teräksestä valmistettu kotelo
  • US tai metrimitoitettu kelasydän
  • Useita optioita ja lisävarusteita saatavana

Tärkeimmät ominaisuudet:

  • Lineaarisuus 0,25 % täydellä mitta-alueella
  • Kestää iskuja ja tärinää
  • Suojattu sähkömagneettista ja sähköstaattista häiriöitä vastaan
  • Toimii luotettavasti korkeissa lämpötiloissa, standardi + 150 °C, optiona + 200 °C
  • Jokaisen anturin mukana toimitetaan yksilöllinen kalibrointitodistus

Tyypillisiä sovelluksia:

  • Prosessien säätöjärjestelmät
  • Tehdasautomaatio
  • Materiaalitestaus
  • Yleinen mittaus ja kalibrointi

HR-sarjan LVDT-antureiden vertailutaulukko:

Parametri HR 050 HR 100 HR 200 HR 300 HR 500 HR 1000 HR 2000 HR 3000 HR 4000 HR 5000 HR 7500 HR 10000
Iskunpituus inch/mm ±0.05 [±1.27] ±0.1 [±2.54] ±0.2 [±5.08] ±0.3 [±7.62] ±0.5 [±12.7] ±1 [±25.4] ±2 [±50.8] ±3 [±76.2] ±4 [±101.6] ±5 [±127] ±7.5 [±190.5] ±10 [±254]
Herkkyys mV/V/mm 228 165 98,4 51,2 27,6 15,4 9,1 9,8 7,9 5,5 5,1 2,8
Lähtöjännite suurimmalla liikematkalla mV/V 290 420 500 390 350 390 460 750 800 700 975 700
Vaihesiirtymä -1° -5° -4° -11° -1° -3° +5° +11° +1° +3° +1° +5°
Ensioimpedanssi 430 Ω 1070 Ω 1150 Ω 1100 Ω 460 Ω 460 Ω 330 Ω 315 Ω 275 Ω 310 Ω 260 Ω 550 Ω
Toisioimpedanssi 4000 Ω 5000 Ω 4000 Ω 2700 Ω 375 Ω 320 Ω 300 Ω 830 Ω 400 Ω 400 Ω 905 Ω 750 Ω
Epälineaarisuus ±% of FR
@ 50 % liikematkalla 0.10 0.10 0.10 0.10 0.15 0.15 0.15 0.15 0.15 0.15 / 0.15
@ 100 % liikematkalla (maks.) 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25
@ 125 % liikematkalla 0.25 0.25 0.25 0.35 0.35 1.00 0.50 (**) 0.50 (**) 0.50 (**) 1.00 (**) / 1.00 (**)
@ 150 % liikematkalla 0.50 0.50 0.50 0.50 0.75 1.30 (**) 1.00 (**) 1.00 (**) 1.00 (**) / / /

** Requires special reduced core length

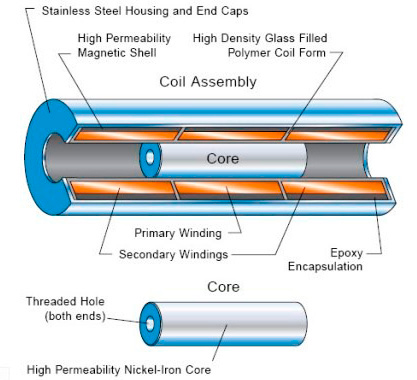

Syöttöjännite 2 VRMS sinijännite LVDT anturi
Syöttötaajuus 400 Hz … 5 kHz
Kalibrointitaajuus 2,5 kHz
Nollapistejännite 0,5 % FRO
Käyttölämpötila-alue -55 °C … + 150 °C (optiona +200 °C)
Iskunkesto 1000 g (11 ms puolisiniaalto)
Tärinänkesto 20 g 2 kHz
Kuoren materiaali AISI 400 sarjan ruostumaton teräs
Sähköinen liitäntä kuusi johdinta, 28 AWG monisäikeinen kupari, PTFE- vaippa, pituus 30 cm (muita johdinpituuksia optiona)
Suojausluokka IP61

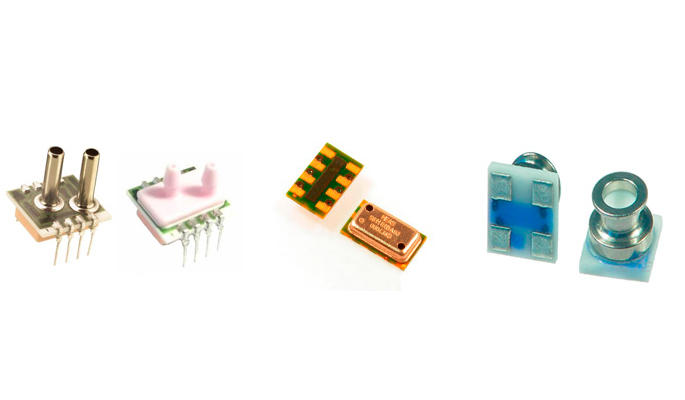

TE Sensor Solutions paineanturit

TE paineanturit

TE Sensor Solutions (MEAS) korkealaatuisten paineantureiden laaja valikoima kattaa useimmat lääketieteen, ilmailun, teollisuuden, automaation ja mittauksen sekä testauksen sovellukset.

Tuotevalikoimassa on antureita, joilla voidaan mitata painetta lähes tyhjiöpaineesta aina suurpaineisiin saakka. Useissa malleissa on sisäänrakennettu painelähetin.

TE Sensor Solutions / MEAS räätälöi myös asiakaskohtaisia antureita suurien tuotantomäärien sovelluksiin.

TE Sensor Solutions MS4515 ja MS4525 piirilevylle asennettavat pienikokoiset analogiset paineanurit

MS4515- ja MS4525-sarjan paineanturit ovat piirilevylle asennettavia keraamisia paineantureita, joissa on hyödynnetty UltraStable™ -prosessia ja CMOS-antureiden signaalikäsittelypiirejä. MS4515 ja MS4525 anturit täyttävät OEM vaatimukset ja ovat täysin kalibroituja ja lämpötilakompensoituja. Kokonaisvirhekaista (TEB) on alle 1,0 % kompensoidulla lämpötila-alueella. Anturit toimivat joko 3,3 tai 5,0 VDC syötöllä ja vaativat vain yhden ulkoisen komponentin toimiakseen oikein. Antureiden paineportit ovat joko kotelon päällä tai sivulla ja ne on saatavana mös geelisuojattuina.

MS4515 ja MS4525 paineanturitaulukko:

Tuotesarja Tuotekuva Tärkeimmät ominaisuudet Painealueet Tyypillisiä sovelluksia Esimerkkituotteita
MS4515 TE MS45xx-sarja
  • Piirilevyasennettava paineanturi
  • Saatavana painealueille 0-50 mm ... 0-750 mm (2 - 30 in) H2O
  • Vahvistimella varustettu ratiometrinen analoginen lähtö
  • Kartiomaiset paineportit paineletkun luotettavaan kiinnitykseen
  • Lämpötilakompensoitu

  • 3,3 V tai 5,0 VDC syöttöjännite

  • Optiona paineportin geelisuojaus (optio F)

[inH2O]

002
004
005
010
020
030

  • Suodattimien tukkeumien tunnistus
  • Korkeuden ja nopeuden mittaukset
  • Lääketieteelliset instrumentit
  • Palontorjuntajärjestelmät
  • Paneelimittarit
  • MS4515-DS3A010DPF paineanturi geelisuojatuilla paineporteilla 3,3V | Tuotesivulle >>
  • MS4515-DS3A010DP paineanturi paineportit sivulla 3,3V | Tuotesivulle >>
MS4515

[PSI]

001
002
005
015
030
050
100
150

  • Tehdasautomaatio, alipainekytkin
  • Korkeuden ja nopeuden mittaukset
  • Lääketieteelliset instrumentit
  • Painevuotojen ilmaisu
  • MS4525-DS3A030DPF piirilevylle asennettava paineanturi 3,3V | Tuotesivulle >>
  • MS4525-SS3A030APF piirilevylle asennettava absoluuttipaineen anturi 3,3V | Tuotesivulle >>

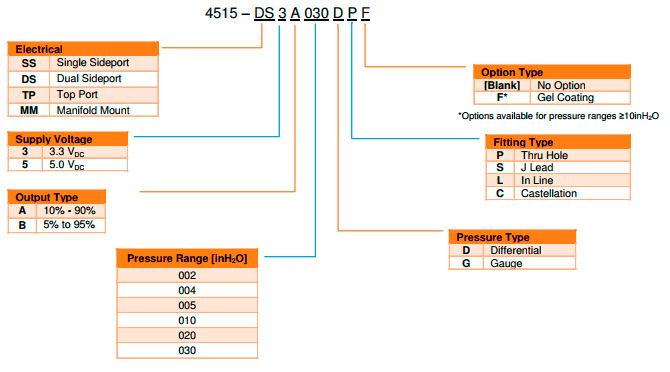

MS4515 tuotekoodin tilaus:

MS4515_tilaus

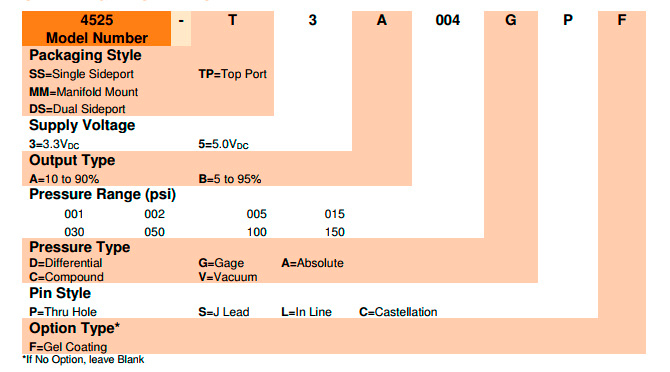

MS4525 tuotekoodin selite:

TE MS4525 selite

MS5611-01BA03 Ilmanpaineanturi, kuori ruostumatonta terästä



TE MS5611

MS5611-01BA on SPI- ja I2C-väylillä varustettu korkean resoluution korkeusmittarianturi, joka on optimoitu ympäröivän ilmanpaineen mittaamiseen. MS5611-01BA soveltuu korkeusmittareihin ja variometreihin, joilla halutaan mitata erittäin pieniä korkeuseroja (10 cm).

Anturissa on lineaarinen paineanturi ja vähän tehoa kuluttava 24 bitin ΔΣ AD -muunnin, johon on tehtaalla ohjelmoitu kalibrointikertoimet. MS5611-01BA mittaa digitaalisesti 24 bitin tarkkuudella painetta ja lämpötilaa. Ilmanpaineanturiin voidaan ohjelmoida erilaisia käyttötiloja, joiden avulla voidaan optimoida konversionopeus ja virrankulutus.

Tarkka lämpötilalähtö mahdollistaa korkeusmittarin / lämpömittarin toiminnan ilman lisäantureita. MS5611-01BA anturin viestintäprotokolla on yksinkertainen ja helppo eikä vaadi ohjelmointia. Anturissa käytetty mittaustekniikka mahdollistaa pienen hystereesiksen ja hyvän stabiilisuuden sekä paine- että lämpötilamittauksille.

MS5611-01BA sovelluskohteita ovat mm. kannettavat korkeus- ja ilmanpainemittarit, urheilutietokoneet, urheilukellot, nousu- ja laskeutumisnopeuden mittaus esim. dronet, lääketieteen laitteet ja navigoinnissa tehtävät korkeusmittaukset.

MS5837-30BA ultrapieni geelitäytetty hermeettisesti suljettu paineanturi

TE MS5837 paineanturi

MS5837-30BA on suuren resoluution paineanturi I2C–väyläliitännällä ja se sopii mittauksiin, joissa vaaditaan jopa 2 mm H2O erottelukykyä. Anturssa on erittäin tarkka lineaarinen paineanturi ja erittäin vähän tehoa kuluttava 24 bitin ΔΣ AD -muunnin. Muuntimessa on tehtaalla ohjelmoidut kalibrointikertoimet.

MS5837-30BA mittaa digitaalisesti 24 bitin tarkkuudella painetta ja lämpötilaa ja siihen voidaan ohjelmoida erilaisia käyttötiloja, joiden avulla käyttäjä voi optimoida konversionopeuden ja virrankulutuksen.

Tarkka lämpötilalähtö mahdollistaa korkeusmittarin / lämpömittarin toiminnan ilman lisäantureita ja se on helppo liittää lähes kaikkiin mikrokontrollerihin. Anturin paineportti on geelisuojattu ja antimagneettisen teräksisen kuoren ansiosta anturi kestää vettä.

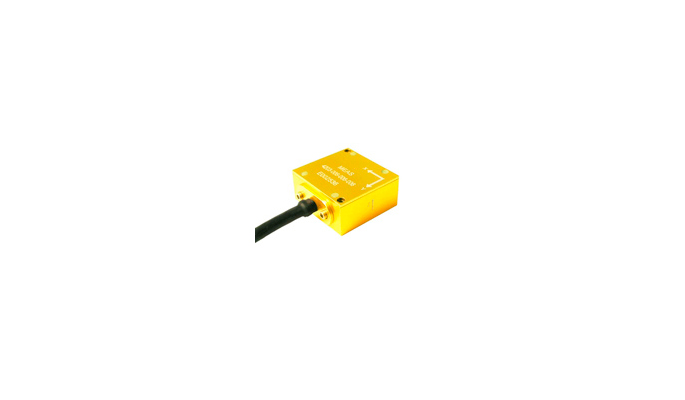

TE Sensor Solutions värähtelyanturit

TE värähtelyanturit

TE Sensor Solutions kiihtyvyys- ja värähtelyantureiden käyttökohteita ovat mm. lentokoneiden suunnittelu ja testaus, autosuunnittelu ja -testaus, koneiden ja rakenteiden mittaus sekä moottoriurheilu. AC-antureilla voidaan mitata dynaamisia ja muuttuvia tapahtumia, DC-antureilla sekä dynaamisia että staattisia ilmiöitä, kuten painovoimaa ja keskipakoisvoimaa.

TE Sensor Solutions lämpötila-anturit

TE lämpötila-anturit

TE Sensor Solutions (MEAS) on vaativien lämpötilan mittaustuotteiden markkinajohtaja. Tuotevalikoima koostuu NTC-termistoreista, RDT-antureista, termopareista ja infrapuna-antureista. Anturit soveltuvat laajan lämpötila-alueen mittaukseen ja säätöön sekä lämpötilakompensointiin. MEAS tuotemerkin yli 50 vuoden kokemus lämpötilamittauksista takaa varmat ja luotettavat mittaukset eri aloilla ja sovelluksissa, kuten lääketieteessä, laboratorioissa, sotilas- ja siviili-ilmailussa, automaatiossa ja instrumentoinnissa, LVI-sovelluksissa sekä autoteollisuudessa ja kuluttajatuotteissa.

TE Sensor Solutions punnitus- ja -voima-anturit

TE force sensors

TE Sensor Solutions (MEAS) -punnitus- ja -voima-anturit on toteutettu Microfused™ -teknologialla, jonka avulla voiman mittaus voidaan tehdä edullisesti ja luotettavasti. Voima-antureita on myös saatavana anturielementteinä niihin sovelluksiin, joissa vaaditaan erikoisratkaisuja antureiden suorituskyvyn tai koteloinnin suhteen. Dynaamisiin mittauksiin kuten kiihtyvyyssovelluksiin sopivilla piezoantureilla voidaan mitata jopa kN-voimia.
