CAT6 ja CAT6a -kaapelit – Tehokkuus tiedonsiirron tueksi
CAT6 ja CAT6a -Ethernet-kaapelit ovat kannattava vaihtoehto tänä päivänä suorituskykynsä ja suojauksensa ansiosta. Ne sopivat laajasti moniin sovelluksiin ja niistä löytyy tuttu RJ45-liitäntä (lukuun ottamatta keloja). Ethernet-kaapelit näyttävät katsojan silmään päältäpäin samanlaisilta, mutta tärkeintä on se mitä kaapelin sisältä löytyy, sillä se kertoo miten kaapeli suoriutuu nopeuden, kaistanleveyden ja häiriönsiedon suhteen. On siis hyvä valita oikea kaapeli oikeaan sovellukseen.
Tekniikan jatkuvasti kehittyessä paremmaksi ja suorituskykyisemmäksi on myös kasvanut siirrettävän datan koot ja määrät. Kun tätä suurta määrää dataa siirretään eri kaapeleiden välillä paikasta toiseen on silloin huomattavasti mukavampaa ettei kaapeli muodosta ongelmaa tiedonsiirron kohdalla ja jää näin hidastamaan kokonaisuutta. CAT6 ja CAT6a -kaapelit pystyvät siirtämään dataa parhaimmillaan jopa 10 gigabittiä sekunnissa.
CAT5 vs CAT6
CAT6 (kategoria 6) -kaapeli on standardoitu kieritetty parikaapeli ja se on yhteensopiva aiempien standardien, kuten CAT5 kanssa. CAT6:n on täytettävä tiukemmat vaatimukset häiriönsiedon ja kohinan osalta kuin CAT5:n tai CAT5e:n. Kaapelistandardi määrittää CAT6:n suorituskyvyn 250 MHz:iin asti, jolloin se pystyy käsittelemään enemmän dataa samaan aikaan kun taas CAT5 ja CAT5e:n suorituskyky jää maksimissaan 100 MHz asti. Korkeampi taajuus on tärkeää kun käyttäjämäärä lisääntyy. Vaikka CAT5-kaapeleita, varsinkin niiden e-versioita nähdään usein käytössä vielä tänäkin päivänä monessa paikassa,
jää varsinkin CAT5 nykypäivän valossa yhteyden ylittäessä 200mbps auttamattomasti jalkoihin tiedonsiirron osalta.
Vanhempien CAT-kaapeleiden kyky suojautua häiriöitä vastaan ei ole uudempien versioiden tasolla.
Kaapelin maksimipituus
Suojaamattoman (UTP = Unshielded Twisted Pair) CAT6-kaapelin suorituskyky pitää paikkansa 55 metrin pituuteen ideaaliolosuhteissa, mutta tuo pituus lyhenee jos kaapeli sijaitsee paikassa missä se on alttiina häiriötekijöille (Crosstalk = paljon kaapeleita samassa nipussa). CAT6a pystyy pitämään 10 gigabitin nopeuden maksimissaan 100 metriin asti.
Vastaavuudet
- 10/100/1000 Mbp/s tuki

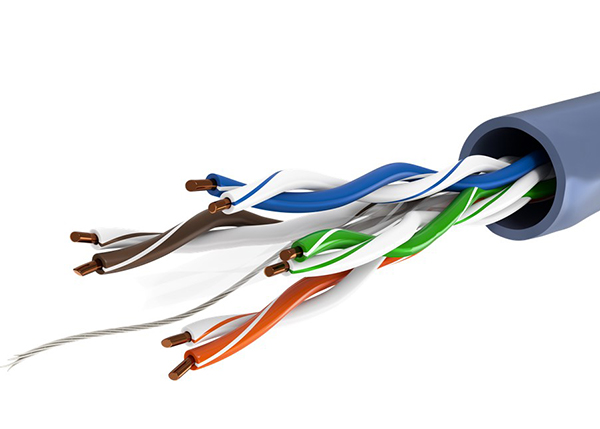

- 8 johdinta kieritettynä 4:ksi pariksi
- TIA 568A tai B -värikoodin määritysten mukaiset päätteet
- Vaipat erilaisiin asennustarpeisiin (esim. ulkoasennus)
- Ne ovat sisäisesti vastaavanlaisia rakenteeltaan
- Voivat olla suojattuja tai suojaamattomia
Eroavaisuudet
- CAT6a-kaapelit omaa korkeammat vaatimukset tarkoittaen sitä, että sen kuparijohtimet ovat kieritetty tiukemmalle
- CAT6a:n taajuus on 500MHz, joka mahdollistaa kaksinkertaisen etäisyyden 10 gigabitille sekunnissa aina 100 metriin asti
- CAT6a käyttää usein paksumpia kuparijohtimia ja vaippoja, joka tekee kaapelista vähemmän taipuisan nostaen myös kustannuksia

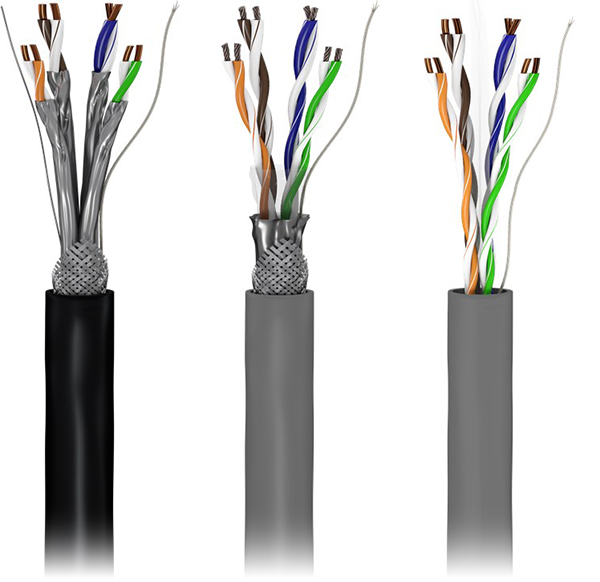

CAT6-kaapelin suojauksien eri tasoja
U/UTP (Unshielded Twisted Pairs) on täysin suojaamaton. U/UTP on markkinoilla yleisin tyyppi, sitä kutsutaan myös UTP:ksi. UTP koostuu neljästä kierretystä parista, eikä siinä ole suojausta. Siinä on kuitenkin yleensä symmetriset parit ja tasapainotettu rakenne NEXT:n (Near-end crosstalk) vähentämiseksi.
F/UTP (Foiled with Unshielded Twisted Pairs). F/UTP tarkoittaa, että kaapelissa on neljä suojaamatonta kierrettyä paria, joita ympäröi ulompi foliosuoja.
Katso CAT6 F/UTP-kaapelit tästä.
U/FTP (Unshielded with Foiled Twisted Pairs). U/FTP tarkoittaa, että kaapelissa ei ole ulointa suojausta, mutta jokaisella parilla on oma foliosuojansa, joka auttaa välttämään häiriöitä.
Katso CAT6 U/FTP-kaapelit tästä.
F/FTP (Foiled with Foiled Twisted Pairs). F/FTP:ssä on neljä foliosuojattua kieritettyä paria, joissa on ulompi foliosuojarakenne paremman suojan takaamiseksi.
S/FTP (Shielded with Foiled Twisted Pairs). Tässä suojatussa kaapelityypissä on neljä foliosuojattua kierrettyä paria, joissa on ulompi punossuojaus.
Katso CAT6 S/FTP-kaapelit tästä.
SF/FTP (Shielded and Foiled with Foiled Twisted Pairs). SF/FTP:ssä on paras mahdollinen suojaus magneettihäiriöitä vastaan. Siinä on punottu ja foliosuojattu rakenne, jossa myös folioon kierretyt parit.
CAT6 vai CAT6a? Kumpi kaapeli kannattaa valita?
Ethernet-kaapelit kannattaa valita käyttökohteen mukaan. Kaikkialla ei tarvita järeästi suojattua kaapelia tai erityisen pitkää kaapelia, jonka suorituskyky pysyy samana koko pituudella. CAT6-kaapelit käyvät hyvin yleisesti yrityskäyttöön, mutta jos käyttökohteena on datakeskukset, automaatio, kulunvalvonta, videovalvonta, turvalaitteet tai PoE, kannattaa silloin harkita CAT6a-kaapelia luotettavan yhteyden varmistamiseksi. CAT6a-kaapelit ovat hyvä valinta myös silloin, jos tarkoitus on saada ns. "future-proof" kaapelointi mahdollisia laitepäivityksiä ajatellen.
