Olet varmasti pohtinut mitä eroa on CAT5, CAT5e, CAT6, CAT6a ja CAT7-kaapeleilla ja mitä eri mallimerkinnät tarkoittavat? Mikä on RJ45-liitin tai Ethernet-kaapeli? Minkälaiset erot on siirtonopeuksissa? Mikä kaapeli käy ulkokäyttöön? Kelpaavatko kaikki näistä nettijohdoksi tai nettipiuhaksi?
Ei hätää, sillä me kävimme puolestanne läpi eri mallit ja niiden eroavaisuudet. Onneksemme standardit ohjaavat valmistajien kaapelimerkintöjä, joka helpottaa huomattavasti kun verkkokaapeleita valitaan eri tarkoituksiin.
CAT-kaapeleita katsoessa suurempi kategorianumero tarkoittaa teoreettisesti lisää nopeutta, ne ovat paremmin suojattuja häiriötekijöiltä ja tarkemmin testattuja, mutta kuitenkaan nämä nopeudet eivät ole saavutettavissa jos pullonkaula muodostuu verkkolaitteiden välillä. Verkkolaitteiden on tuettava samaa nopeutta kuin verkkojohdon ja joissain tapauksissa on jopa tietokoneelle kerrottava, että tätä tarjolla olevaa nopeutta voi käyttää, jotta teoreettinen nopeus olisi saavutettavissa.
Ethernet tarkoittaa lähiverkkoa ja näin ollen Ethernet-kaapeleilla tarkoitetaan kaikkia lähiverkkokaapeleita, joita myös CAT-kaapelit siis ovat. RJ45 taas on yleisin liitinmalli mitä verkkokaapeleissa käytetään.

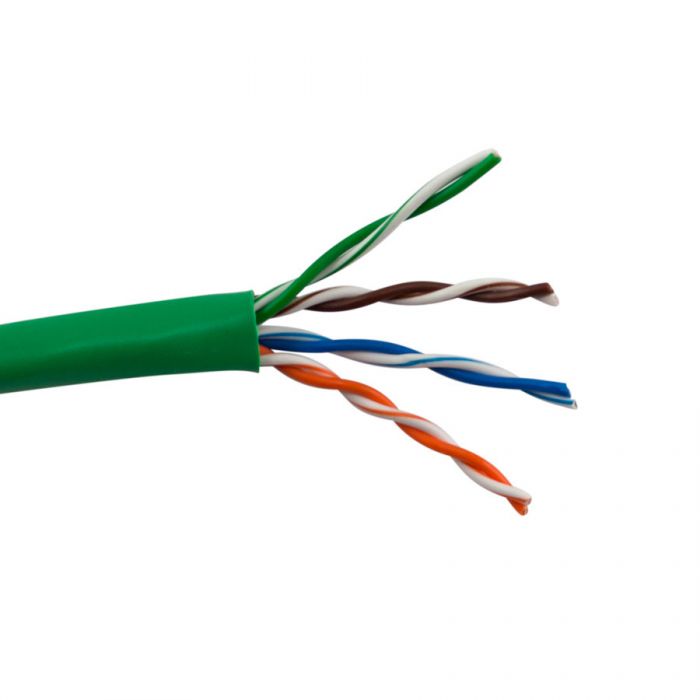

CAT5 Kaapeli
CAT-5e kaapeli ei tuonut suuria fyysisiä muutoksia CAT-5-kaapeliin verrattuna, mutta sen PVC-suojaus on kestävyydeltään parempi ja CAT-5e Ethernet-kaapeleissa parit ovat kieritetty tiukemmin, jolloin ne kestävät käyttöä huomattavasti pidempään kuin edeltäjänsä CAT-5 sekä ovat myös paremmin suojattu häiriöiltä. Tehokkuuden kannalta kiinteää kuparijohdin on parempi, mutta myös herkempi rikkoontumaan, sillä se ei kestä taivuttelua kuten ohuilla kuparisäikeillä rakennettu kaapeli.
CAT-5e (Enhanced) kaapeli on myös taaksepäin yhteensopiva kuin taas CAT-5 kaapeli ei ole. Tunnistat nämä kaapelit ulkoisesti vain merkinnällä CAT-5 tai CAT-5e niitä tutkiessasi. 100 metriä pidempää kaapelia ei ole suositeltavaa hankkia, sillä ne alkavat kärsiä tiedonsiirtovirheistä ja nopeuden hidastumisesta.
- CAT-5 10Mbps-100Mb 100 MHz
- CAT-5e 10Mbps-1Gbps 350 MHz

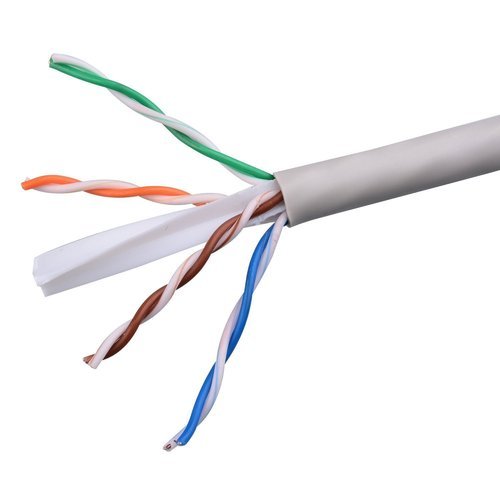

CAT6-Kaapelit
CAT-6 on kieritetty parikaapeli sisäverkon ja verkon käyttöön ja tästä syystä sitä kutsutaan usein myös nimellä CAT6 Dual kaapeliksi. Se on myös taaksepäin yhteensopiva, joten voit käyttää tätä CAT-5-kaapeleiden tai aina sitä vanhempien kategorioiden kanssa. CAT-6 kaapelit tukevat suurempaa siirtonopeutta verrattuna CAT-5-kaapeleihin ja ne ovat vähemmän alttiita ulkoisille ja sisäisille häiriöille.
Korkeamman taajuuden omaava CAT-6a (Augmented) kaapeli yltää 10gb/s nopeuksiin pitkilläkin 100 metrin kaapeleilla 500Mhz taajuuden estäessä elektromagneettiset häiriöt (AXT) muilta signaalia kuljettavilta kaapeleilta. CAT-6a LAN-kaapeli on erinomainen asennuskaapeli käytettäväksi ulkoasennuksiin tai rakennuksien läpi meneviin asennuksiin suojauksensa ansiosta. CAT-6a ei ole kuitenkaan yhtä taipuisa verrattuna CAT-6 kaapeliin.
- CAT-6 10Mbps-10Gbps 250 MHz (maksimi 10 Gbps nopeus 55 metrin matkalla ideaaliolosuhteissa)
- CAT-6a 10Mbps-10Gbps 500 MHz (jopa 100Gbps max. 15m)
CAT6a Erikoiskaapelit

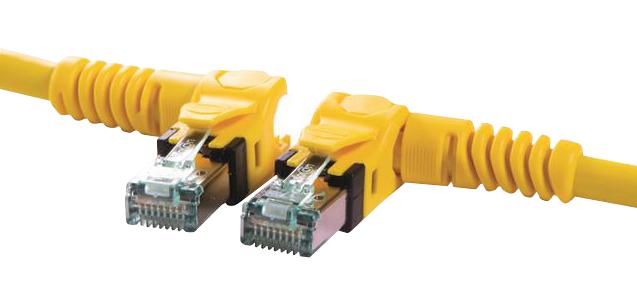

HARTING Varioboot RJ45-Kaapelit taipuvalla päällä
Reitit, joita pitkin kaapeleita syötetään ovat usein haastavia. Harting Varioboot RJ45-kaapeli on ketterä, pieni ja kompakti ratkaisu, kun halutaan korkea tiedonsiirtonopeus vaativissa olosuhteissa. Säädettävän suuntapistokkeen ansiosta RJ45-liittimien suuntaa ja kulmaa voidaan säätää molemmissa päissä. Tämä tekee kaapeleiden asentamisesta nopeaa ja helppoa.
Ominaisuudet:
- 10 Gbit / s -lähetys
- Muokattava ja vaihdettava kaapelin liitin
- Pieni muotoilu säästää huomattavaa tilaa
- Yksi RJ45-järjestelmäkaapeli kaikkiin suuntiin.
- Lukitusvipusuoja
HARTING CAT6a-Erikoiskaapelit ovat nyt saatavilla Yleiselektroniikasta! Klikkaamalla alla olevasta painikkeesta löydät ne kaikki helposti.

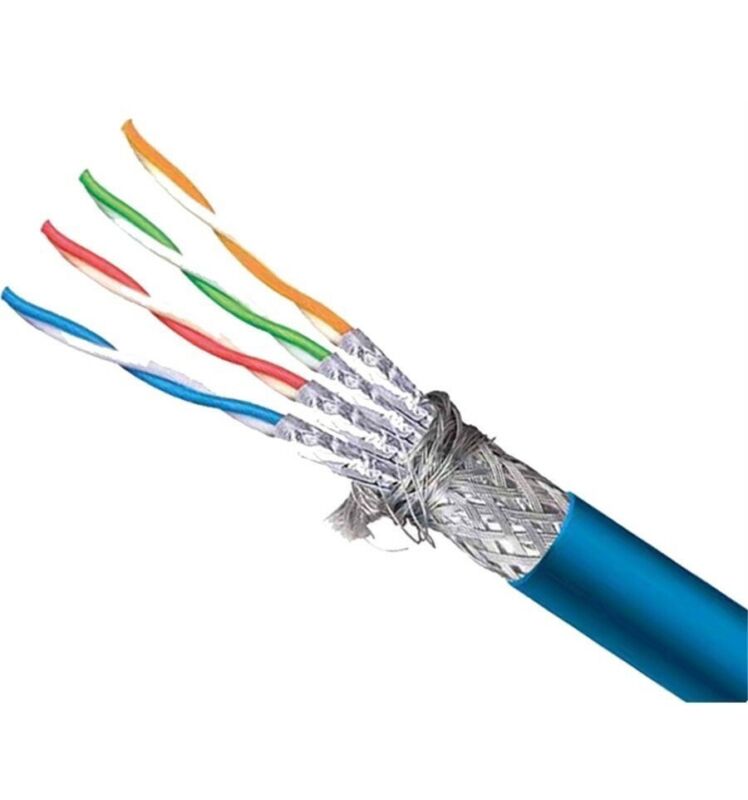

CAT7-Kaapelit
CAT-7 on omiaan datakeskuksiin erittäin suuren siirtonopeutensa ansiosta. Se on myös kaikkein kestävin ja omaa pisimmän elinajan verrattuna vanhempiin kategorioihin. CAT-7 on myös taaksepäin yhteensopiva CAT-5 parikaapeliin asti.
Kuten CAT-6a, CAT-7 kaapeli on hyvin suojattu ulkoisilta ja sisäisiltä häiriöiltä parantaen yhteyden laadukkuutta. Selvänä erona vanhaan on suurempi taajuus, nopeus ja uusi liitin GigaGate 45 (GG45). CAT7-kaapeleita on saatavilla myös RJ45-liitännällä, mutta silloin niillä ei saavuteta todellisia suorituskykyrajoja. Datakaapelina CAT7 on siis ylivertainen, mutta kustannuksiltaan hieman kalliimpi kuin CAT6 tai CAT6a.
- CAT-7 600MHz 10Mbps-10Gbps (jopa 100Gbps max. 15m)
Mitä kaapelia olisi lopulta hyvä käyttää?
Lopulta kyse on siitä minkälaiseen käyttötarkoitukseen verkkokaapelia tarvitset. Siirrätkö jatkuvasti massoittain tietoa vai jotain vähemmän tärkeää materiaalia. Mitä tärkeämpi siirrettävä materiaali on, sitä varmemmin uudemman kategorian omaava verkkokaapeli sen luotettavasti siirtää.
Tänä päivänä CAT-5 kaapeli on vanhentunutta teknologiaa, jonka CAT-5e on korvannut ja se on edelleen käytössä suuressa osassa ICT-ratkaisuja. CAT-5e sopii hyvin esim. kodin sisäverkon käyttöön. Uudemmat CAT-6, CAT-6a ja CAT-7 kaapelit tarjoavat paremman suojauksen häiriöiltä ja vauhdittavat yhteydet uusiin ulottuvuuksiin. Myös mahdolliset ulkoasennukset UV-resistenteillä versioilla ja seinän läpiviennit eivät tule esteeksi hyvän häiriösuojauksen takia, kun muistaa valita suojatun parikaapelin.
Merkinnät:
CAT-(X) - Kertoo standardoidun kaapelin kategorian.
U = Suojaamaton
F = Kuorisuojaus
S = Punottu suojaus (vain uloin kerros)
TP = Kieritetty pari
TQ = Kieritetty pari, yksilölliset suojaukset 4:llä parilla
PIMF = Joka parilla oma suojakuori
RJ45 on yleinen liitintyyppi, joka on käytössä kaikissa CAT-kaapeleissa. CAT7 verkkokaapelissa on yleisesti uusi GigaGate 45 -liitäntä, joka kannattaa huomioida hankintaa tehdessä. Huomaa, että löydät meiltä CAT7 myös RJ45 -liitännällä!
Kaikkien kaapeleiden pituudet ovat mitattuina testituloksissa maksimissaan 100 metriä.

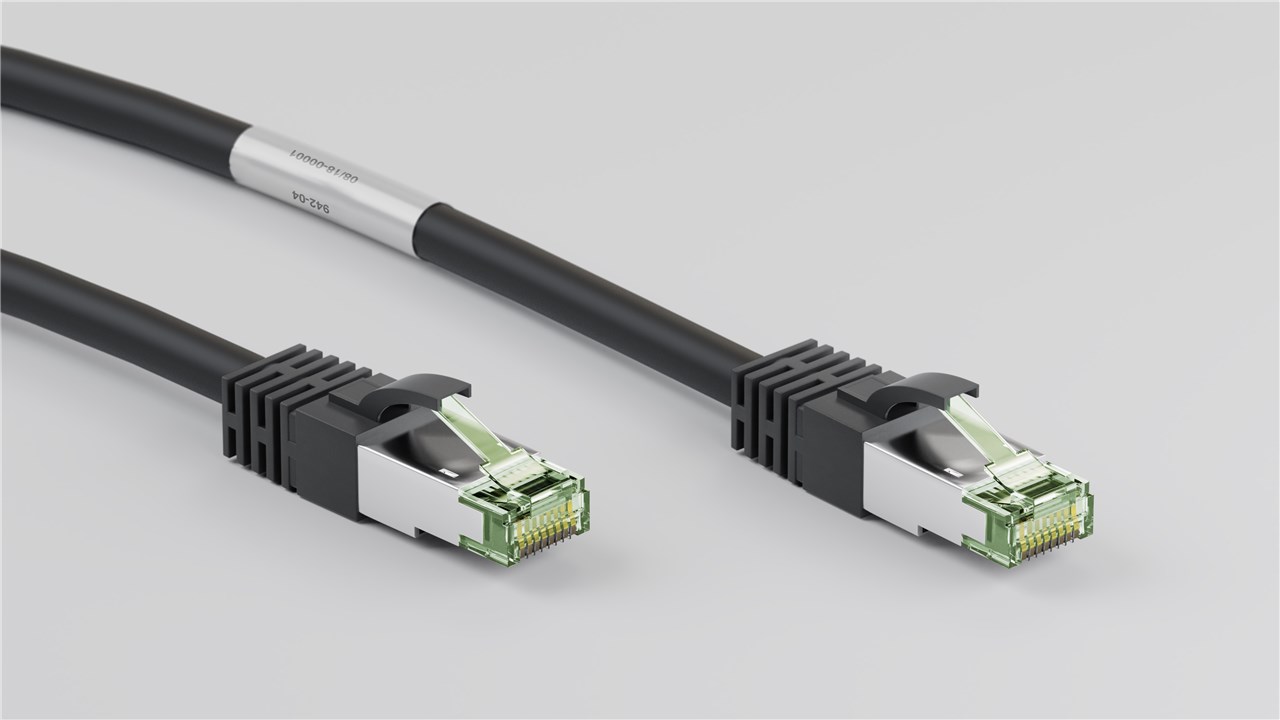

CAT8 kaapelit - Ethernet-kaapeleiden uusi kuningas?
CAT8 kaapeli on kuin Ethernet-kaapeleiden digiloikka ja se herättää mielenkiintoa monissa paikoissa, sillä ominaisuudet ovat todella vaikuttavat.
Kuten jo huomasimmekin aikaisemmasta artikkelista, niin CAT7 toimii suojattuna 600MHz taajuudella ja pystyy 10gbit/s nopeuteen.
CAT8 vie lukemat uudelle tasolle:
S/FTP Suojattuna 2000MHz & 40Gbit/s nopeus.
CAT8 on ratkaisu esimerkiksi datakeskuksille saada vaihtoehto valokuiduille. Datamassojen eksponentiaalinen kasvu, pilvipalveluiden kehittyminen ja kaistanopeuksien kehittyminen mobiilissa 5G:n kautta tekee tarvetta nopealle, helpolle ja edulliselle tavalle siirtää dataa. Kuitukaapeleiden ulkopuolella CAT8 on vihdoinkin todellinen ratkaisu näihin haasteisiin.
Ethernet-kaapelit ulkokäyttöön
Verkkokaapeleita löytyy siis lukuisiin eri nopeuskategorioihin ja niitä pystytään asentamaan jopa vaikeisiin paikkoihin tai erikoisiin olosuhteisiin aina konehuoneesta teollisuuskäyttöön, mutta mitkä kaapelit soveltuvat ulkokäyttöön?
Ulkokäyttöön tulevan CAT-kaapelin tulee kestää UV-valoa, sillä ilman UV-suojausta kaapelin kuori hapertuu ja hajoaa suhteellisen nopeasti. Tämän lisäksi huomioon tulee ottaa verkkokaapelin vaipassa, eli uloimmassa kuoressa, käytetty muoviseos. Muoviseoksen tulee Suomen sääolosuhteissa kestää pakkasta ja vaihtelevia säitä. Polyeteeni (PE) tai polyuretaani (PUR/PU) ovat erittäin hyviä vaihtoehtoja tähän tarkoitukseen.
Oman valikoimamme kaikki Goobayn WEC sarjan cat-kaapelit soveltuvat ulkokäyttöön, löydät ne painamalla tästä.
