Monolithic Power Systems


Monolithic Power Systems on valmistanut integroituja puolijohdekomponentteja teholähteisiin jo vuodesta 1997. MPS:n liikevaihto on kasvanut tasaisesti ja tänä päivänä yritys on yksi alan johtavista valmistajista.

MPS:n tärkeimmät tuotealueet:
  • MPS AC/DC -teholähteet
  • MPS DC/DC
  • MPS moduulit
  • MPS akkujen latausjärjestelmät
  • MPS D-luokan audiovahvistimet
  • MPS näyttöjen taustavalaistus
  • MPS LED-valaistus
  • MPS E-sulakkeet ja kuormakytkimet
  • MPS moottorien ohjaimet
  • MPS tarkat analogiapiirit
Valitse oikea tuote Yleiselektroniikan ammattilaisten avulla

Yleiselektroniikan ammattilaiset auttavat oikean tuotteen valinnassa. Voit soittaa arkisin tekniseen myyntiin +358 10 2891 220 tai ottaa yhteyttä sähköpostitse sales@yeint.fi. Saat lisätietoa tuotteista suomeksi ja voit sopia asiakaskäynnin sinulle sopivaan aikaan. Sovitulla tapaamisella sinun on mahdollista tavata myös MPS:n edustaja.

Ota yhteyttä!

Yleiselektroniikka on MPS:n virallinen jakelija Suomessa ja voit tilata kaikki valmistajan tuotteet Yleiselektroniikasta. Tuotepäälliköt auttavat oikean tuotteen valinnassa ja halutessasi voit sopia tapaamisen, jossa on mukana myös MPS:n edustaja. Kysy myös esittelylaitteita.

Huom! Vain osa MPS:n tuotteista on esillä Yleiselektroniikan verkkokaupassa. Saat parhaiten tiedot koko valikoimasta ottamalla yhteyttä.

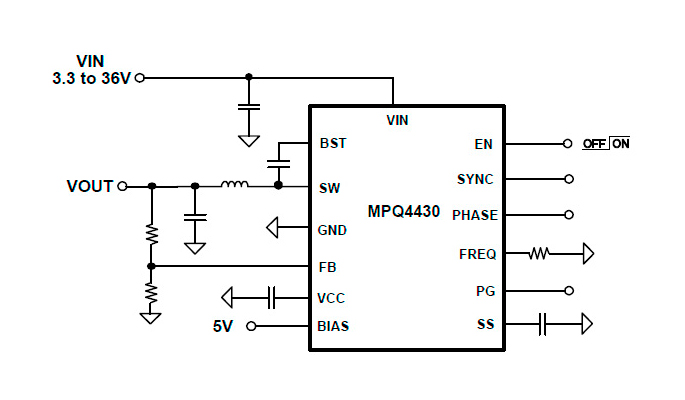

<a id="mpq4430"></a>Monolithic Power Systems - MPQ4430 Family (36 V, 1-3,5 A)

Monolithic Power Systems - MPQ4430 Family (36 V, 1-3,5 A)

Key Benefits:
  • Low IQ – Low quiescent current in standby
  • Improved performance and EM
  • High-Efficiency
  • Synchronous
  • Step-Down Converters
  • AEC-Q100 Qualified
  • Small package and simplified layout
  • Integrated internal high-side and low-side MOSFETs

Typical Applications: Automotive Systems, Infotainment, Telematics, Cluster, Gateway and Industrial Power Systems

Key Specifications:
  • Low IQ – Low quiescent current in standby
  • Improved performance and EM
  • High-Efficiency
  • Synchronous
  • Step-Down Converters
  • AEC-Q100 Qualified
  • Small package and simplified layout
  • Integrated internal high-side and low-side MOSFETs

Monolithic Power Systems AC/DC -teholähteet

MPS:n laajasta valikoimasta löydät pienikokeiset ja kustannustehokkaat korkean hyötysuhteen AC/DC-teholähteet.

  • EasyPower pienitehoisiin isoloimattomiin teholähteisiin
  • Flyback ensiö- ja toisiopuolen reguloinnilla
  • LLC 600V:n puolisiltaohjaimella
  • Tehokerroinkorjaimet (PFC)
  • Synkroniset tasasuuntaimet flyback- ja LLC-teholähteisiin

Katso alla olevasta taulukosta muutama esimerkki. Koko AC-DC -teholähdevalikoiman näet paremmin avaamalla PDF-katalogin tai tutustumalla tuotealueeseen MPS:n sivustolla.

EasyPower AC/DC Power Conversion
Part Number Power (W) VIN (min) (V) VIN (Max) (V) Control Method RDS(ON)(Ohm) Brakdown Volt.(V) No-Load Power(mW) Package Notes
MP100 Up to 0.5 85AC 305AC Smart LDO 9.5 700 100 SOIC8E Inductor-Less Regulator for Low-Power Applications. Not Recommended for New Design / Recommend MP100L
MP100L Up to 0.5 85AC 305AC Smart LDO 9.5

700

 100 SOIC8E Inductor-Less Regulator for Low-Power Applications, up to 0.5W
MP103 Up to 1 85AC 305AC Smart LDO   700 100 SOIC8E Inductor-Less Controller for Low-Power Applications, up to 1W
MP153 Up to 6 20 (AC/DC) 265 (AC/DC) Non-Isolated 15 500 150 TSOT23-5, SOIC8 Off-Line Regulator, up to 360mA Output Current
MP156 Up to 3  20 (AC/DC) 265 (AC/DC) Non-Isolated 20 500 30 TSOT23-5, SOIC8 Off-Line Regulator, up to 220mA Output Current
MP157 Up to 6 20 (AC/DC) 265 (AC/DC) Non-Isolated 10 500 100 TSOT23-5, SOIC8 Off-Line Regulator, up to 360mA Output Current
MP158 Up to 2 20 (AC/DC) 265 (AC/DC) Non-Isolated 20 500 100 TSOT23-5, SOIC8 Off-Line Regulator, up to 70mA Output Current
MP171 Up to 2 20 (AC/DC) 305 (AC/DC) Non-Isolated 20 700 30 TSOT23-5, SOIC8 Off-Line Regulator, up to 60mA Output Current
MP172 Up to 3 20 (AC/DC) 305 (AC/DC) Non-Isolated 16 700 30 TSOT23-5, SOIC8 Off-Line Regulator, up to 120mA Output Current
MP173 Up to 4 20 (AC/DC) 305 (AC/DC) Non-Isolated 14 700 30 TSOT23-5, SOIC8 Off-Line Regulator, up to 280mA Output Current
MP174 Up to 5 20 (AC/DC) 305 (AC/DC) Non-Isolated 13.5 700 30 TSOT23-5, SOIC8 Off-Line Regulator, up to 400mA Output Current
Flyback
Part Number Typ Max Power (W) VIN (min) (V) VIN (Max) (V) Type FSW (Max) (kHz) Control Method Breakdown Volt. (V) RDS(ON) (Ohm) Package Notes
HFC0100 120 85AC 305AC Controller   Quasi-Resonant 700   SOIC8 Quasi-Resonant
HFC0300 120 85AC 305AC Controller   Variable Freq 700   SOIC-7 Variable Off-Time
HFC0310 120 85AC 305AC Controller 600 Fixed Freq     SOIC8 Programmable Fixed-Frequency
HFC0400 120 85AC 305AC Controller 65 Fixed Freq 700   SOIC8-7A Fixed-Frequency Flyback Controller. Not Recommended for New Design / Recommend HFC0500
HFC0500 120 85AC 305AC Controller 65 Fixed Freq 700   SOIC8-7A HV Start-Up, X-Cap Discharge, Brown In/Out
HF900 8 85AC 440AC Regulator 300 Peak Current 900 13 PDIP8-7EP, SOIC14-11 Integrated 900V MOSFET
HF500-15 15 85AC 305AC Regulator 65 Fixed Freq 700 4.5 SOIC8-7B Integrated 700V MOSFET
MP020-5 7 85AC 305AC Regulator     700 10 SOIC8-7A CV/CC Control, up to 7W
MP023   85AC 305AC Controller     700   SOIC8-7A CV/CC Control
<a id="acdcpower"></a>Monolithic Power Systems AC/DC -teholähteet
<a id="dcdcpower"></a>Monolithic Power Systems DC/DC -tuotevalikoima

Monolithic Power Systems DC/DC -tuotevalikoima

MPS:llä on laaja valikoima DC-DC muuntimia.

  • Intelli-Phase driverit integroiduilla FET-kytkimillä
  • Monivaiheiset ohjaimet CPU-ytimien powerointeihin
  • Step-down hakkurit 75 V:n tulojännitteeseen asti
  • Step-up hakkurit sisäisellä kytkimellä tai driverilla
  • Lineaariregulaattorit
  • Step-up/down-hakkurit

Katso alla olevasta taulukosta muutama esimerkki. Koko DC-DC-teholähdevalikoiman näet paremmin avaamalla PDF-katalogin tai tutustumalla tuotealueeseen MPS:n sivustolla.

DC/DC Power Conversion
DC/DC POWER CONVERSION
CPU Core (Controllers)
Maximum Operating Input Voltage < 55V
Part Number VVC (Min) (V) VVC (Max) (V) IQ (Typ) (mA) Shutdown (Typ) (mA) FSW (MHz) Soft Start Reg. Output Phase Package Notes
MP2953B 4.75 5.25 18 1 0.2-1 Internal 6 QFN40 (5x5) PMBus Interfacem VR12.5

MP2930

 4.75 5.25 18 14 0.08-1 External 4 QFN40 (6x6) 8 bit DAC Code, VR10, VR11

MP2935

 4.5 5.25 8 0.05 0.2-2 Internal 4 QFN40 (6x6) VR12.5
CPU Core Power (Intelli-Phase)
Part Number VVC (Min) (V) VVC (Max) (V) IOUT (Max) (A)  ISW Limit (Typ) (A) ISD (Typ) (mA) FSW (MHz) PWM Logic (V) Package
MP86901A 4.5 26 12 25 0.03 0.1-2 3.5 TQFN13 (3x3)
MP86910B 4.5 26 20 35 0.03 0.1-2 3.5 TQNF21 (3x4)
MP86905 4.5 16 50 75 0.08 0.08 3.3 QFN23 (4x4)
DC/DC Step-down Converters
Step-Down Converters (Buck)
Maximum Operating Input Voltage 1.5V < VIN < 6V
Part Number  VIN (Min) V  VIN (Max( (A) IOUT (Max) (A) IQ (Typ) (μA)  VFB(Typ) (V) FSW (MHz) Power Good  Light-Load Efficiency  Constant-On-Time (COT) 100% Duty Cycle Package  Notes
MP2141N 2.3 5.5 1 11 0.6 2.2 yes yes yes yes SOT563, (1.6x1.6) Output Discharge
MP2148 2.3 5.5 1 10 0.6 2.2 yes yes yes yes QFN6,(1x1.5) High Switching Frequency,
Ultra-Small Package
MP2149 2.7 6 1 (2x) 45 0.608 1   yes     TSOT23-8 Dual Channel
DC/DC Step-up Converters
Step-Up Controllers (Boost)
Part Number VIN (Min) (V) VIN (Max) (V) ISW Limit (Typ) (A) IQ (Typ) (mA) VOUT Range (V) FSW (kHz) Package Notes
MP3209 2.5 6 0.35 0.64 3 to 22 1400 TSOT23-5, UTQFN8 (2x2) Internal Comp, Tiny Inductors and Capacitors Can be Used
MP3416 0.8 5.5 1.5 0.0085 1.8 to 5.5 1500 TSOT23-8, QFN8 (1.5x2.2) Output Disconnect, Down Mode, Sync
MP3217 2.5 6 0.5 0.46 Vin to 3.6 670 TSOT23-6 Cycle-by-Cycle Over-Current Protection, UVLO, Thermal Shutdown,
P2P with MAX5025-5028

Monolithic Power Systems moduulit

MPS:n moduulit ovat kustannustehokkaita, suorituskykyisiä ja helppokäyttöisiä.

  • Moduuleita eri tehoilla 0,6 A ja 20 A välille
  • Integroitu kela helpottaa suunnittelua
  • Tulojännitealueet 36 V asti

Katso alla olevasta taulukosta muutama esimerkki. Koko Power Module -tuotevalikoiman näet paremmin avaamalla PDF-taulukon tai tutustumalla tuotealueeseen MPS:n sivustolla.

MPS Power Modules
STEP-DOWN CONVERTERS WITH INTEGRATED INDUCTOR POWER MODULES
Synchronous
Part Number  IOUT (A)  VIN (V) IQ (µA) Light-Load Efficiency  Power Good  Soft Start Protection Features (OCPS/SCP/ULVO/OTP)  Package  Solution Size  Notes
MPM3606 0.6 4.5 to 21 200 yes   Internal yes QFN20, (3x5x1.6) 6.7x6.3mm Integrated Inductor
MPM3606A 0.6 4.5 to 21 300 yes yes Internal yes QFN20, (3x5x1.6) 6.7x6.3mm Power Good
MPM3506A 0.6 4.5 to 36 580   yes Internal yes QFN19, (3x5x1.6) 6.7x6.3mm High Voltage
MPM3610 1.2 4.5 to 21 200 yes   Internal yes QFN20, (3x5x1.6) 6.7x6.3mm Low IQ
MPM3610A 1.2 4.5 to 21 200 yes yes Internal yes QFN20, (3x5x1.6) 6.7x6.3mm With PG
MPM3510A 1.2 4.5 to 36 580   yes Internal yes QFN19, (3x5x1.6) 6.7x6.3mm High Voltage
MPM3620 2 4.5 to 24 200 yes   Internal yes QFN20, (3x5x1.6) 6.7x6.3mm Adjustable Output
MPM3620A 2 4.5 to 24 200 yes yes Internal yes QFN20, (3x5x1.6) 6.7x6.3mm With PG
<a id="powermodules"></a>Monolithic Power Systems moduulit
<a id="batterymanagement"></a>Monolithic Power Systems Li-Ion akkujen latausjärjestelmät

Monolithic Power Systems Li-Ion akkujen latausjärjestelmät

MPS tarjoaa kattavan helppokäyttöisiä ja pienikokoisia Li-Ion akkujen latausjärjestelmiä eri käyttökohteisiin.

  • Tupakansytytinadapterit
  • Pöytälaturit
  • Lineaarityyppiset laturit
  • Hakkurilaturit kolmeen kennoon asti
  • Suojapiirit


Katso alla olevasta taulukosta muutama esimerkki. Katso enemmän akkujenlatausjärjestelmiä PDF-taulukosta tai tutustumalla tuotealueeseen MPS:n sivustolla.

MPS Tablet and Smart Phone Battery Management
TABLETS/SMART PHONES BATTERY MANAGEMENT
Single-Cell NVDC Switching Chargers
Part Number VIN (Min) (V) VIN (Max) (V) Charge Current (Max) (A) Discharge Current (A) Output Current Boost Mode (A) FSW (kHz) Battery Charge Voltage (V) Battery Type Package Notes
MP2617H 4 14 3 5   1600 4.2 Li-ion, Li-ion Polymer QFN20 (3x4) Power-Path Management
MP2624 3.9 12 4.5 11 1.3 1700 3.48-4.425 Li-ion, Li-ion Polymer /LiFePO4 QFN22 (3x4) Power-Path Management, Boost OTG, Shipping Mode
MP2626 4.5 6 2   1.5 1200/600 4.2/4.35 Li-ion, Li-ion Polymer QFN24 (4x4) Power-Path Management, Boost OTG

MPS Monolithic Power Systems D-luokan audiovahvistimet

MPS:n D-luokan audiovahvistimissa yhdistyy korkealuokkainen äänenlaatu ja pieni tehonkulutus.

  • Analogiatuloiset piirit, pienimmät 2.7W BTL ja tehokkaimmat 90W BTL
  • PWM tuloiset driverit
<a id="classdaudio"></a>MPS Monolithic Power Systems D-luokan audiovahvistimet
<a id="backlight"></a>Monolithic Power Systems näyttöjen taustavalaistus

Monolithic Power Systems näyttöjen taustavalaistus

MPS:n taustavaloratkaisut ovat energiatehokkaita.

  • Valkoisten LED:ien ohjaimet, step-up hakkurit ja varauspumput
  • Elektroluminesenssiohjaimet

Monolithic Power Systems LED-valaistus

MPS:n LED-valaistus valikoima kattaa suorituskykyiset ja helppokäyttöiset ratkaisut myös TRIAC-, DALI-, 0V-10V-, ja RF-himmennettäviin valaistuksiin.

  • Isoloidut ja isoloimattomat AC/DC-hakkurit
  • DC/DC piirit, tulojännitteet 90 V:iin asti
  • Kameroiden salamoiden ohjainpiirit, LED ja Xenon
<a id="lighting"></a>Monolithic Power Systems LED-valaistus
<a id="fuseandload"></a>Monolithic Power Systems E-sulakkeet ja kuormakytkimet

Monolithic Power Systems E-sulakkeet ja kuormakytkimet

MPS:n E-sulakkeet ja kuormakytkimet ovat erittäin pienikokoisia. Niillä suojaat USB-liitännät ulkoisilta ylivirroilta ja -jännitteiltä.

  • USB-kuormakytkimet useilla eri maksimivirroilla
  • E-sulakkeet Hot-Swap-ominaisuudella

Monolithic Power Systems moottorien ohjaimet

MPS:n moottorien ohjaimet soveltuvat kuluttaja- ja teollisuuslaitteisiin.

  • Kokosiltatasasuuntaaja kahdella MOSFET:lla ja kahdella Schottky-diodilla
  • Kokosiltaohjaimet
  • Puolisiltaohjaimet
  • Harjattomat DC-moottoriohjaimet (BLDC)
  • Askelmoottoriohjaimet
<a id="motordrivers"></a>Monolithic Power Systems moottorien ohjaimet
<a id="precisionanalog"></a>Monolithic Power Systems tarkat analogiapiirit

Monolithic Power Systems tarkat analogiapiirit

MPS:n analogiapiiri-tuotteisiin kuuluvat mm. alhaisen virrankulutuksen high-speed -kytkimet ja -vahvistimet.

  • Analogiset kytkimet
  • Yläpuoliset virranmittausvahvistimet
  • Operaatiovahvistimet
  • Jännitereferenssit
